Was ist explosionssicherer elektrischer Kontaktstecher?

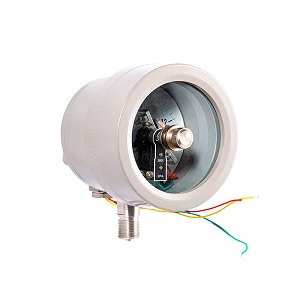

Explosionssicherer elektrischer Kontaktstecher
In Umgebungen, in denen sich explosive Gase oder Stäube (wie in der Erdöl-, Chemikalie- und Kohleabbauindustrie) befinden, wirkt sich die explosionssichere Leistung von Drucküberwachungsgeräten direkt auf die Produktionssicherheit aus. Die explosionssichere elektrische Kontaktdruckanzeige als Schlüsselinstrument für die Druckmessung und die Signalsteuerung erfordert eine besonders sorgfältige Auswahl des Vorbilds. Dieser "explosionssichere Guardian", der Ihnen hilft, genaue Auswahlmöglichkeiten für industrielle Szenarien zu treffen.

1, Modellinterpretation: Kernparameter aus dem Code verstehen
· Das Modell eines flammenprofischen elektrischen Kontakt-Druck-Messgeräts enthält normalerweise wichtige Informationen wie die explosionssichere Bewertung, die strukturelle Form, die Genauigkeitsnote und die Messbereich.

Y: Druckguage

X: Elektrischer Kontakt

B: Explosionssicherer Typ

100: Zifferblattdurchmesser

· Schlüsselfaktoren in der Auswahl: Die explosionssichere Bewertung muss mit der Verwendungsumgebung übereinstimmen (z. B. ist die IIB-Klasse für Propan, Ethylen usw. geeignet, während die IIC-Klasse für gefährlichere Gase wie Wasserstoff, Acetylen usw. geeignet ist) und die Temperaturgruppe (T4 zeigt an, dass die maximale Oberflächentemperatur des Instruments ≤ 135 ℃ sich zu erfüllen.

2, strukturelle Demontage: Drei Kernkomponenten gewährleisten Explosionsschutz und Funktionalität
Die Struktur des flammenfrof elektrischen Kontaktsteinmessgeräts ist um zwei Kernkonstruktionen zentriert: "Flameprofes explosionssicher" und "elektrische Signalsteuerung". Es ist hauptsächlich in drei Teile unterteilt:

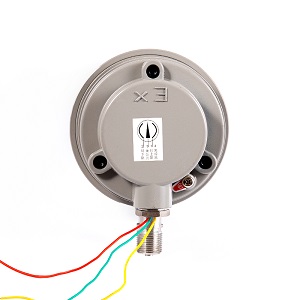

· Explosionssicherer Fall: Die "Sicherheitsschutzhülle" des Instruments nimmt ein versiegeltes Design an. Selbst wenn Funken aufgrund eines Fehlers im Inneren erzeugt werden, können sie durch die Schale blockiert werden und entzünden die explosive Mischung nicht draußen. Gleichzeitig ist die Hülle mit einer Druckentlastungsstruktur ausgestattet, um einen durch übermäßigen Innendruck verursachten Bruch zu verhindern.

· Messmechanismus: Die Kernkomponente ist ein Federrohr (z. B. Kupferlegierung oder Edelstahl -Federrohr). Wenn das gemessene Medium in das Federrohr gelangt, verformt sich das Federrohr aufgrund des Drucks und unterliegt Deformation. Diese Verformung wird durch Verbindungsstäbe und Zahnradübertragungsmechanismen übertragen, um den Zeiger zu drehen, wodurch Druckanzeige erreicht wird.

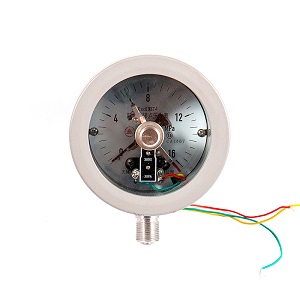

· Elektrisches Kontaktgerät: Es besteht aus drei elektrischen Kontakten (normalerweise Silberlegierungskontakte mit guter Leitfähigkeit und hohem Verschleißwiderstand), und der Zeiger ist mit einem beweglichen Kontakt ausgestattet, der eingestellt werden kann. Wenn der Druck den festgelegten Wert erreicht, wird der sich bewegende Kontakt mit dem entsprechenden stationären Kontakt mit dem stationären Kontakt und einem Ausgangsschaltersignal (z. B. Alarm- oder Start/Stopp der Pumpe) generiert, um automatischem Druck zu erreichen.

3, Materialauswahl: Verschiedene Komponenten sind für verschiedene Arbeitsbedingungen geeignet.
Das Material bestimmt den Korrosionsbeständigkeit, den Hochtemperaturwiderstand und die Lebensdauer des Instruments. Es ist notwendig, das Material basierend auf dem gemessenen Medium (z. B. korrosive Flüssigkeiten, Hochtemperaturgase) und Umgebungsbedingungen auszuwählen:

· Schalenmaterial:
Gusseisen: niedrige Kosten, geeignet für nicht korrosive und trockene allgemeine explosionssichere Umgebungen;
Edelstahl (304/316): Resistent gegen Säuren und Alkalien, geeignet für Umgebungen mit starker Korrosivität wie Chemieingenieurwesen und Meeresanwendungen.

· Material des Messelements (Federrohr):
Kupferlegierung (wie Zinnbronze): Geeignet für die Messung nicht korroverem Gase und Flüssigkeiten (wie Luft und Wasser) mit einer Temperaturgrenze von ≤ 100 ℃.

Edelstahl (304/316L): zeigt überlegene Korrosionsbeständigkeit und Wärmebeständigkeit, wodurch er für die Messung korrosiver Medien (wie Salzsäure, Schwefelsäure) oder Hochtemperaturmedien (Temperatur ≤ 200 ℃) geeignet ist.

· Elektropneumatisches Kontaktmaterial:
Silberlegierungen (wie Silber-Cadmium-Legierung, Silber-Nickel-Legierung); Hervorragende Leitfähigkeit, niedriger Kontaktverschleiß, lange Lebensdauer und häufige Signal-Off-Operationen in der Lage.

· Versiegelungsmaterial:
Nitril-Gummi: Öl und gemeinsame Lösungsmittel resistent, geeignet für Medien auf Ölbasis.
Fluorkautschuk: resistent gegen starke Korrosion und hohe Temperatur (≤ 200 ℃), geeignet für Anwendungen, die starke korrosive Substanzen oder Hochtemperaturbedingungen beinhalten.

Zusammenfassung:
Die Auswahl des explosionssicheren elektrischen Kontakts Druckmessgeräte Erfordert "Anpassung an die spezifische Situation": Erstens die explosionssichere Ebene und die Temperaturgruppe basierend auf der Umgebung bestimmen. Wählen Sie dann das Messelement und das Material des Gehäuses gemäß dem gemessenen Medium aus. Schließlich sperren Sie das Messelement und das Material des Gehäuses durch die Modellparameter. Bestimmen Sie schließlich die genauen Spezifikationen durch die Modellparameter. Das Beherrschen der Kernlogik ihres Modells, ihrer Struktur und des Materials ist wichtig, um eine sichere und stabile Drucküberwachung und Kontrolle in gefährlichen industriellen Umgebungen zu erreichen.

Wenn Sie spezielle Fragen zur Auswahl auf der Grundlage bestimmter Arbeitsbedingungen haben, hinterlassen Sie bitte eine Nachricht im Backend. Wir werden Ihnen gezielte Vorschläge geben!
