Siehe DetailsDruckinstrumente im Vergleich zu Drucksensoren im Vergleich zu Druckwandlern: Verständnis der Unterschiede
Einführung
Druck ist ein grundlegender physischer Parameter, der in zahlreichen Branchen eine entscheidende Rolle spielt, einschließlich Automobil-, Luft- und Raumfahrt-, medizinischer und industrieller Automatisierung. Eine genaue Druckmessung ist für die Aufrechterhaltung der Systemleistung, Sicherheit und Effizienz von wesentlicher Bedeutung. Ohne ordnungsgemäße Überwachung können Systeme Fehlfunktionen, Sicherheitsrisiken oder reduzierte Produktivität ausgesetzt sein.
In der Welt der Druckmessung werden Begriffe wie Druckinstrumente, Drucksensoren und Druckwandler häufig austauschbar verwendet, was Verwirrung erzeugen kann. Während diese Geräte miteinander verbunden sind, spielt jeder eine eindeutige Rolle beim Erkennen, Umwandeln und Anzeigen von Druckdaten. Das Verständnis der Unterschiede zwischen ihnen ist der Schlüssel zur Auswahl des richtigen Geräts für Ihre spezifische Anwendung.
Dieser Artikel zielt darauf ab, diese Konzepte zu klären, ihre Funktionen zu vergleichen und Anleitung zur Auswahl des am besten geeigneten Druckmessgeräts zu geben.
Was sind Druckinstrumente?
Druckinstrumente sind eine breite Kategorie von Geräten, um den Druck in einem System zu messen, zu überwachen und zu steuern. Sie sind nicht auf eine einzelne Funktion beschränkt, sondern umfassen verschiedene Tools und Geräte, mit denen Druckinformationen erfasst, angezeigt oder übertragen werden können.
Beispiele für Druckinstrumente

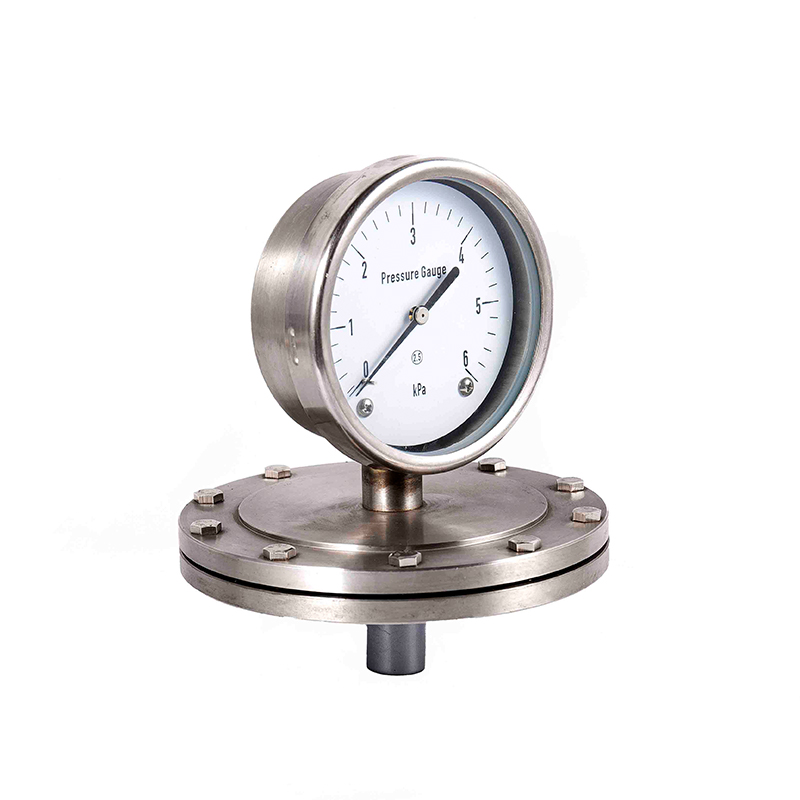

Messgeräte: Mechanische Instrumente, die einen visuellen Hinweis auf den Systemdruck liefern. Zu den häufigen Typen gehören analoge Zifferblatt -Messgeräte und digitale Messgeräte.
Drucksender: Geräte, die Druck in ein elektrisches Signal für die Fernüberwachung und -steuerung umwandeln.
Druckschalter: Instrumente, die einen elektrischen Schaltkreis aktivieren, wenn eine bestimmte Druckschwelle erreicht wird und häufig zur Sicherheit oder Automatisierung verwendet wird.
Manometer: Geräte, die den Druck unter Verwendung einer Flüssigkeitsspalte messen, die typischerweise in Labor- oder Niederdruckanwendungen verwendet wird.
Allgemeine Anwendungen und Funktionen
Druckinstrumente werden in Branchen für Aufgaben wie folgt häufig eingesetzt:
Überwachung hydraulischer und pneumatischer Systeme
Sicherheitsgröße in unter Druck stehenden Pipelines gewährleisten
Steuerung des Drucks in HLK -Systemen steuern
Messung von Gas- und Flüssigkeitsdrucken in Laborversuche
Was sind Drucksensoren?
Drucksensoren sind spezielle Komponenten in der breiteren Kategorie von Druckinstrumenten. Ihre Hauptaufgabe ist es, Druck in einem System zu erkennen und in ein messbares Signal umzuwandeln, das dann von anderen Geräten interpretiert oder übertragen werden kann. Im Gegensatz zu mechanischen Messgeräten, die direkt Druck anzeigen, konzentrieren sich die Sensoren auf Präzision, Signalumwandlung und Integration mit elektronischen Systemen.
Wie Drucksensoren funktionieren
Das Grundprinzip hinter einem Drucksensor beinhaltet die Umwandlung des angelegten Drucks in ein lesbares Signal. Die meisten Sensoren verwenden eine Membran oder eine Membran, die unter Druck verformt. Diese mechanische Änderung wird dann unter Verwendung verschiedener Erfassungstechnologien in ein elektrisches Signal umgewandelt.
Arten von Drucksensoren
Dehnungsanzeigedrucksensoren
Verwenden Sie Dehnungsmessgeräte, die an einem Zwerchfell angebracht sind.
Die Verformung des Zwerchfells verändert den elektrischen Widerstand des Dehnungsmessers und erzeugt ein messbares Signal.
Häufig in industriellen und hydraulischen Systemen aufgrund von Genauigkeit und Zuverlässigkeit eingesetzt.
Kapazitive Drucksensoren
Messen Sie Veränderungen der Kapazität durch Zwerchfellbewegung.
Bereitstellung einer hohen Empfindlichkeit und werden häufig in Niederdruckanwendungen oder Präzisionsinstrumenten verwendet.
Piezoelektrische Drucksensoren
Verwenden Sie piezoelektrische Materialien, um eine elektrische Ladung zu erzeugen, wenn mechanische Spannung angewendet wird.
Ideal für die dynamische Druckmessung, wie die Vibrationsüberwachung oder die industriellen Prozesse mit Hochgeschwindigkeit.
Piezoresistive Drucksensoren
Verlassen Sie sich auf Halbleitermaterialien, deren elektrischer Widerstand unter Druck ändert.
Hochempfindlich und häufig in Automobil- und medizinischen Anwendungen verwendet.
Anwendungen von Drucksensoren
Drucksensoren werden in mehreren Branchen weit verbreitet:
Industrieautomatisierung: Überwachung hydraulischer und pneumatischer Drücke in Maschinen.
Automobil: Messen des Reifendrucks, Kraftstoffeinspritzung und Motorkrümmerdruck.
Medizinprodukte: Überwachung des Blutdrucks und der Atemwegssysteme.
Luft- und Raumfahrt: Messen des Kabinendrucks, Kraftstoffsysteme und hydraulischen Kontrollen.
Schlüssel zum Mitnehmen: Drucksensoren sind entscheidend, um den Druck genau zu erfassen und in ein Signal umzuwandeln, das von elektronischen Systemen überwacht oder verarbeitet werden kann. Sie bilden das Rückgrat moderner automatisierter Druckmesssysteme.
Was sind Druckwandler?
Druckwandler sind spezielle Geräte, die den Druck in ein standardisiertes elektrisches Signal umwandeln, das durch Steuerungssysteme, Datenerfassungsgeräte oder digitale Anzeigen interpretiert werden kann. Während Drucksensoren ein Rohsignal aus Druck erkennen und erzeugen, umfassen die Wandler häufig eine Signalkonditionierung, wodurch sie zur Integration in automatisierte oder elektronische Systeme bereit sind.
Wie Druckwandler funktionieren
Ein Druckwandler besteht typischerweise aus:
Druckmembran: Eine dünne Membran, die unter angelegtem Druck verformt.
Erfassungselement: Umwandelt die Diaphragmdeformation in ein elektrisches Signal unter Verwendung von Dehnungsmessgeräten, piezoresistiven Elementen oder kapazitiven Sensoren.
Signalkonditionierungsschaltung: Verstärkt, linearisiert und konvertiert das Rohsignal in einen verwendbaren Ausgang wie 4–20 mA, 0–10 V oder digitale Kommunikationsprotokolle.
Anregungsquelle: Bietet die erforderliche Spannung oder den erforderlichen Strom, um das Erfassungselement und die Elektronik zu lodern.
Schlüsselmerkmale von Druckwandlern
Ausgangssignal: Zu den häufigen Signalen gehören 4–20 -mA -Stromschleifen, 0–10 -V -Spannungssignale und digitale Ausgänge, die mit Industriekontrollern kompatibel sind.
Genauigkeit und Linearität: Hochvorbereitungswandler können einen minimalen Fehler und eine hervorragende Linearität über ihren Druckbereich hinweg erzielen.
Druckbereich: Erhältlich in einem weiten Bereich von Druckwerten, von Vakuum bis zu mehreren tausend psi.
Betriebstemperatur: Entworfene Umweltbelastungen in industriellen, Automobilanwendungen oder Luft- und Raumfahrtanwendungen.
Anwendungen von Druckwandlern
Druckwandler sind weit verbreitet, wenn Druckdaten digital überwacht, protokolliert oder kontrolliert werden müssen:
Industrieautomatisierung: Überwachung und Prozesskontrolle von Hydraulik- und Pneumatiksystemen.
Wissenschaftliche Forschung: präzise Messung von Gas oder Flüssigkeitsdruck in Laborversuche.
Automobil: Motor- und Kraftstoffsystemüberwachung für die Leistung und die Emissionskontrolle.
HLK -Systeme: Drucküberwachung in Kühl- und Heizsystemen für Effizienz und Sicherheit.
Wichtiges Mitnehmen: Druckwandler erkennen nicht nur Druck, sondern liefern auch ein standardisiertes, zuverlässiges elektrisches Signal, das für die Integration in digitale Überwachungs- und Steuerungssysteme geeignet ist. Dies macht sie ideal für moderne automatisierte Anwendungen.
Wichtige Unterschiede zwischen Druckinstrumenten, Sensoren und Wandlern
Während die Begriffe Druckinstrumente, Drucksensoren und Druckwandler häufig austauschbar verwendet werden, ist das Verständnis ihrer Unterscheidungen für die Auswahl des richtigen Geräts für bestimmte Anwendungen unerlässlich.
1. Funktionalität
Druckinstrumente: Stellen Sie eine breite Kategorie von Geräten dar, die Druck messen, überwachen oder reagieren. Sie können mechanisch, elektrisch oder digital sein und Messgeräte, Schalter, Sensoren und Wandler enthalten.
Drucksensoren: Erkennen Sie Druck und konvertieren ihn in ein messbares elektrisches oder mechanisches Signal. Sie sind Komponenten innerhalb von Instrumenten und konzentrieren sich hauptsächlich auf die Erkennung und die Signalerzeugung.
Druckwandler: Umwandeln Sie das erkannte Drucksignal in einen standardisierten elektrischen Ausgang, häufig einschließlich Verstärkung und Konditionierung für die Verwendung in automatisierten oder digitalen Systemen.
2. Ausgangssignal
Druckinstrumente: Kann einen direkten visuellen Messwert (Analogometer) liefern, einen elektrischen Schalter auslösen oder ein Signal über einen Sensor/Wandler ausgeben.
Drucksensoren: Erzeugen Sie ein Rohsignal, das dem angelegten Druck entspricht, z. B. eine kleine Spannung oder eine Widerstandsänderung.
Druckwandler: Stellen Sie ein elektrisches Signal (z. B. 4–20 mA, 0–10 V oder digitale Kommunikation) an, das für die Integration mit Controllern, SPS oder Überwachungssystemen geeignet ist.
3. Komplexität
Druckinstrumente: reichen von einfachen mechanischen Geräten wie Zifferblättern bis hin zu komplexen digitalen Sendern.
Drucksensoren: Typischerweise kleinere, einfachere Geräte, die hauptsächlich zur Erkennung konzipiert sind.
Druckwandler: Ausgeschwenderes, kombinierter Erfassungselemente mit Elektronik zur Signalkonditionierung und Zuverlässigkeit in industriellen oder wissenschaftlichen Systemen.
4. Anwendungen
Druckinstrumente: Diene als allgemeine Kategorie und kann bei der Überwachung, Steuerung oder Auslösung von Systemen verwendet werden.
Drucksensoren: häufig in präzisen Messanwendungen wie Automobilsensoren, medizinische Geräte und industrielle Überwachung verwendet.
Druckwandler: Ideal für Automatisierung, Datenerfassung und industrielle Prozessregelung, bei der für die weitere Verarbeitung genaue elektronische Signale erforderlich sind.
5. Hierarchische Beziehung
Es ist hilfreich zu verstehen, dass Druckinstrumente sowohl Sensoren als auch Wandler umfassen:
Alle Drucksensoren sind Druckinstrumente, aber nicht alle Druckinstrumente sind Sensoren.
Druckwandler sind im Wesentlichen verbesserte Sensoren und bieten ein verarbeitetes Signal, das für industrielle und digitale Systeme geeignet ist.
Faktoren, die bei der Auswahl eines Druckinstruments berücksichtigt werden müssen
Die Auswahl des richtigen Druckinstruments ist entscheidend, um genaue Messungen, Systemsicherheit und langfristige Zuverlässigkeit sicherzustellen. Unabhängig davon, ob Sie einen Druckmesser, einen Sensor oder einen Wandler wählen, sollten mehrere Faktoren sorgfältig bewertet werden.
1. Druckbereichsanforderungen
Bestimmen Sie den minimalen und maximalen Drücken, den Ihr System begegnen wird.
Wählen Sie ein Gerät aus, das sicher in diesem Bereich arbeitet und gleichzeitig genaue Messwerte bereitstellt.
Das Überladen eines Druckinstruments kann zu Schäden, ungenauen Messungen oder einem Systemausfall führen.
2. Genauigkeit und Präzision
Berücksichtigen Sie die für Ihre Bewerbung erforderliche Präzision.
Geräte mit hoher Genauigkeit, wie z. B. Präzisionswandler, sind für Anwendungen wie wissenschaftliche Forschung, medizinische Geräte und Luft- und Raumfahrtsysteme von wesentlicher Bedeutung.
Weniger kritische Anwendungen wie die HLK -Überwachung können eine geringere Genauigkeit tolerieren.
3.. Umweltbedingungen
Bewerten Sie Temperaturextreme, Luftfeuchtigkeit, Vibration und korrosive Umgebungen.
Silikonversiegelte Sensoren oder schrubte Wandler können für harte industrielle oder im Freienbedingungen erforderlich sein.
Stellen Sie sicher, dass das Instrument Umweltstress ohne Verschlechterung standhalten kann.
4. Art der Medien, die gemessen werden
Bestimmen Sie, ob das Instrument Flüssigkeiten, Gase oder Mehrphasenflüssigkeiten misst.
Bestimmte Materialien eignen sich besser für bestimmte Medien; Zum Beispiel sind einige Drucksensoren empfindlich gegenüber ätzenden Flüssigkeiten, während andere nur mit sauberen Gasen arbeiten.
Die Kompatibilität mit dem Medium gewährleistet ein langes Lebensdauer und konsistente Lesungen.
5. Ausgangssignalanforderungen
Überlegen Sie, ob Sie einen mechanischen Messwert, ein analoge elektrische Signal oder einen digitalen Ausgang benötigen.
Druckwandler mit standardisierten Ausgaben (4–20 mA, 0–10 V) sind ideal für die Integration mit SPS -Systemen, Datenerfassung oder industrieller Automatisierung.
Durch die Auswahl des richtigen Ausgangstyps sorgt die nahtlose Integration in Steuer- und Überwachungssysteme.
6. Kosten und Verfügbarkeit
Bewerten Sie Ihr Budget in Bezug auf die Kritikalität der Anwendung.
High-End-Wandler sind möglicherweise teurer, bieten jedoch langfristige Zuverlässigkeits- und Integrationsvorteile.
Für weniger kritische Anwendungen kann ein einfacher mechanischer Messgerät oder ein grundlegender Sensor ausreichen.
Gemeinsame Anwendungen
Druckinstrumente, Sensoren und Wandler sind ein wesentlicher Bestandteil von Branchen und Anwendungen. Das Verständnis, wo sich jedes Gerät hervorhebt, hilft Ingenieuren und Technikern, die richtige Lösung für seine Anforderungen auszuwählen.
1. Industrieautomatisierung
Wird verwendet, um hydraulische und pneumatische Systeme zu überwachen und zu steuern.
Drucksensoren und Wandler füttern Daten für die Überwachung und Automatisierung von Echtzeit in SPS-Systeme.
Wesentlich für die Aufrechterhaltung der Systemeffizienz, zur Verhinderung von Überdruck und zur Verringerung der Ausfallzeiten.
2. Automobil
Drucksensoren messen den Motorkrümmerdruck, die Kraftstoffeinspritzung und den Reifendruck.
Wandler wandeln Druckmessungen zur Integration mit Fahrzeugsteuerungssystemen in elektrische Signale um.
Verbessert die Kraftstoffeffizienz, die Emissionskontrolle und die Fahrzeugsicherheit.
3. Luft- und Raumfahrt
Druckinstrumente Überwachen Sie Kabinendruck, Kraftstoffsysteme und Hydraulikkreise.
Sensoren und Wandler bieten präzise Lesungen an, die für Sicherheit und Leistung von entscheidender Bedeutung sind.
Hochschulinstrumente gewährleisten die Zuverlässigkeit in extremen Umgebungen.
4. Medizinprodukte
Drucksensoren werden in Blutdruckmonitoren, Beatmungsgeräten und Atmungssystemen verwendet.
Wandler konvertieren Messungen in Signale für digitale Anzeigen und Patientenüberwachungssysteme.
Genauigkeit und Zuverlässigkeit sind für die Sicherheit und Diagnose der Patienten von entscheidender Bedeutung.
5. HLK -Systeme
Druckinstrumente überwachen Kältemittel-, Luft- und Wasserdrücke bei Heiz-, Lüftungs- und Klimaanlagen.
Sensoren und Wandler helfen dabei, die Energieeffizienz und die Systemleistung zu optimieren.
Verhindern Sie Überdrucksituationen und sicherstellen Sie einen sicheren Betrieb.
Abschluss
Das Verständnis der Unterschiede zwischen Druckinstrumenten, Drucksensoren und Druckwandlern ist für die Auswahl des richtigen Geräts für Ihre spezifische Anwendung unerlässlich.
Druckinstrumente dienen als breite Kategorie, die alle Geräte umfassen, die Druck messen, überwachen oder auf Druck reagieren, einschließlich Messgeräte, Schalter, Sensoren und Wandler.
Drucksensoren erkennen Druck und konvertieren ihn in ein messbares Signal, wobei sich die Genauigkeit und Zuverlässigkeit konzentriert.
Druckwandler gehen einen Schritt weiter, indem der erkannte Druck in eine standardisierte elektrische Ausgabe umgewandelt wird, die zur Integration in digitale Steuerungssysteme oder Datenerfassungsplattformen bereit ist.
Bei der Auswahl einer Druckmesslösung ist es wichtig, Druckbereich, Genauigkeit, Umgebungsbedingungen, Medienkompatibilität, Ausgangsanforderungen und Kosten zu berücksichtigen. Die Auswahl des richtigen Instruments gewährleistet Sicherheit, Effizienz und langfristige Zuverlässigkeit in Anwendungen, die von industrieller Automatisierung und Automobilsystemen bis hin zu Luft- und Raumfahrt-, Medizinprodukten und HLK-Systemen reichen.
Durch das Verständnis dieser wichtigsten Unterschiede und Anwendungsanforderungen können Ingenieure, Techniker und Entscheidungsträger fundierte Entscheidungen treffen, die Systemleistung optimieren und die Langlebigkeit ihrer Drucküberwachungslösungen sicherstellen.
