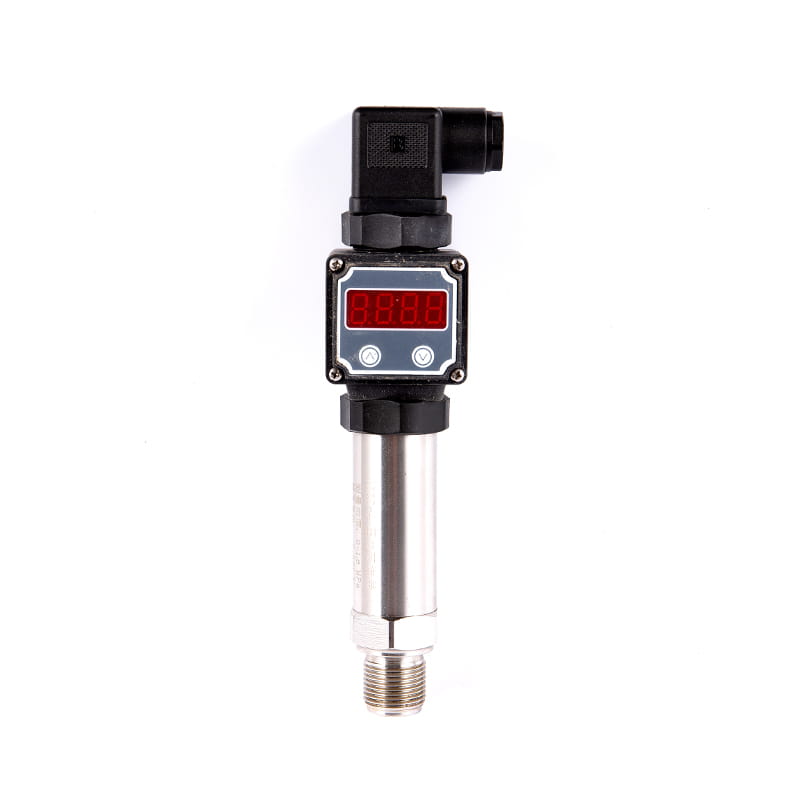

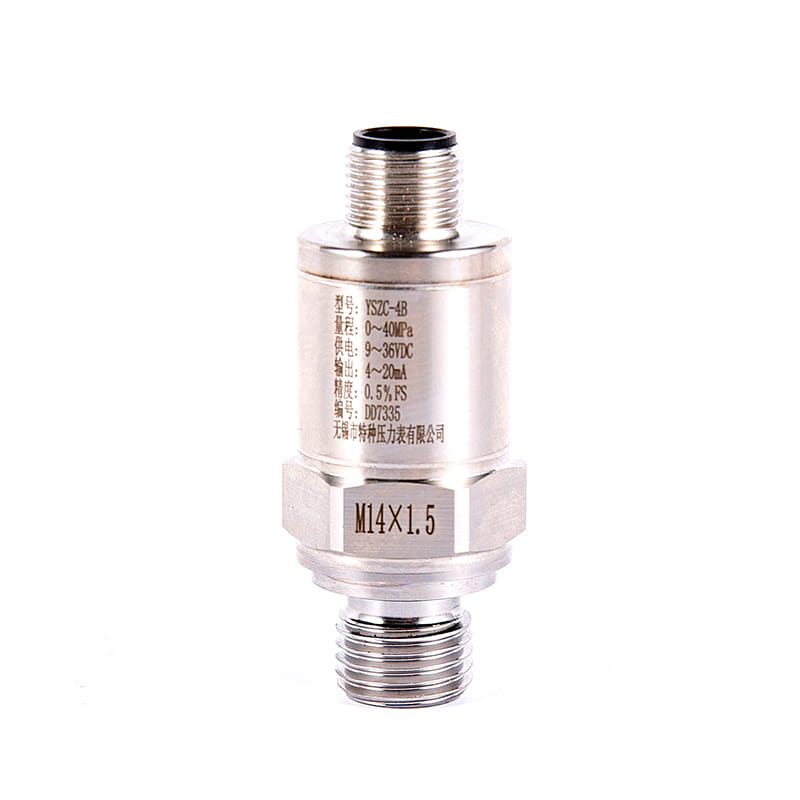

Kompakter Druckmessumformer der YSZC-4-Serie

1. Übersicht

Dieser Drucktransmitter verfügt über eine hohe Empfindlichkeit, hohe Präzision und eine starke Überlastschutzfähigkeit. Der Sensor und die Verstärkerschaltung werden von importierten Sensoren hergestellt und sind hochintegriert. Das Gehäuse besteht aus einem integrierten Edelstahlrohr, und der Nullpunkt und die Verstärkung des Schaltkreises müssen nicht angepasst werden. Starke Entstörungsfähigkeit, Säure- und Alkalibeständigkeit, Langzeitstabilität und Zuverlässigkeit.

Holen Sie sich ein Zitat

2. Wie es funktioniert

Der kompakte Drucktransmitter verwendet importierte Druckchips, und die empfindlichen Komponenten werden durch Diffusions- oder Ionenimplantationsprozesse zu Wheatstone-Brücken verbunden, und die druckempfindlichen Membranen werden durch Mikrobearbeitungstechnologie unter den Brücken geformt. Wenn Druck auf die Membran ausgeübt wird, ändert sich der Widerstandswert und es wird ein lineares Ausgangssignal erzeugt, das proportional zum ausgeübten Druck ist. Wir fügen der Wheatstone-Brücke eine Gleichstromversorgung hinzu, die ein Gleichspannungssignal ausgibt. Nach der sekundären Umwandlungsleitung wird der 4-mA-20-mA-Ausgang des Zweileitersystems realisiert.

3. Funktionsmerkmale

◆ Gute Stabilität, Fülle, Null-Langzeitstabilität bis zu 0,2 % FS/ Jahr. Im Bereich von Kompensationstemperatur 0 °C~ 70 °C ist die Temperaturdrift geringer als 0,2 % FS, und die Temperaturdrift ist geringer als 0,5 % FS im gesamten zulässigen Betriebstemperaturbereich.

◆ Mit Verpolungsschutz und Strombegrenzungsschutzschaltung wird der Sender nicht beschädigt, wenn die positiven und negativen Pole während der Installation vertauscht werden , und die Der Sender begrenzt automatisch den Strom im Inneren 35mA wenn es abnormal ist.

◆ Solide Struktur, keine beweglichen Teile, hohe Zuverlässigkeit, lange Lebensdauer.

◆ Gas, Wasser, Öl und Dampf können mit hoher Präzision gemessen werden und werden nicht von der Masse des gemessenen Mediums beeinflusst.

◆ Einfache Installation, einfache Struktur, wirtschaftlich und langlebig.

4. Wichtigste technische Parameter

Messbereich	（ 0 ～ 10 ） kPa ～（ 0-40 ） MPa
Maximale Überlastung	2 mal den Standardbereich
Formen des Drucks	Überdruck, leichter Differenzdruck
Genauigkeitsklasse	0,5 % F · S
Versorgungsspannung	24 V DC
Lastwiderstand	≤ 250 Ω
Messmedium	Dampfdruck oder Gase, Flüssigkeiten
Langzeitstabilität	± 0,2 % F · S/ Jahr
Relative Luftfeuchtigkeit der Umgebung	≤ 95 %
Kompensieren Sie die Temperatur	0 ℃～ 70 ℃
Betriebstemperatur	-10 ℃～ 70 ℃

5. Strukturell Funktionen

Gehäuse	Monolithisch aus Edelstahl
Hauptstrukturmaterial	SUS304 、 SUS316
Druckanschluss	M20 × 1.5

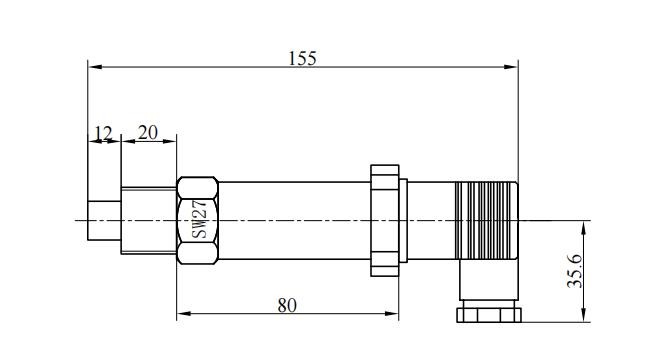

6 . Abmessungen

7. Vorsichtsmaßnahmen

◆ Alle gelieferten Produkte werden von Bedienungsanleitungen und Zertifikaten begleitet, einschließlich Produktnummern, technischen Parametern, Fabrikdaten usw. Bitte überprüfen Sie diese sorgfältig, um Fehler zu vermeiden.

◆ Drücken Sie die Membran des Senders nicht direkt mit einem harten Gegenstand zusammen, um eine Beschädigung des Senders zu vermeiden.

◆ Überprüfen Sie bei der Installation je nach Produktverbindungsmethode und Gewindetyp, ob die Feldschnittstelle mit der Produktschnittstelle übereinstimmt, und ziehen Sie sie beim Anschließen langsam fest. Das Drehmoment kann nicht direkt auf das Sendergehäuse, sondern nur auf die sechseckige Druckschnittstelle aufgebracht werden.

◆ Beim Anschluss an die Stromversorgung sollte dieser unter strikter Einhaltung der Verkabelungsanweisungen unseres Unternehmens erfolgen.

◆ Der Überlastdruck des Senders darf nicht überschritten werden 200 % des Messbereichs.

◆ Wenn bei der Verwendung eine Anomalie festgestellt wird, sollte der Strom abgeschaltet, die Verwendung gestoppt und eine Inspektion durchgeführt werden, oder wenden Sie sich direkt an die technische Abteilung unseres Unternehmens.

◆ Während des Transports und der Lagerung sollte die Originalverpackung wiederhergestellt und in einem kühlen, trockenen und belüfteten Lagerhaus gelagert werden.

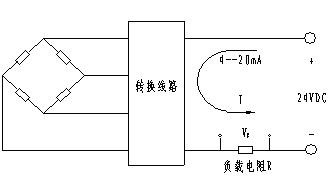

8. Elektrik Anschluss und Druckschnittstelle

◆ Druckschnittstellengewinde: M20 × 1.5

◆ Elektrische Verkabelung: gelbes Kabel, rote Leitung: Signalleitung Schwarzes Kabel: Schutzerdung.
