Intelligente digitale (elektrische Kontakt) der YSX -Serie

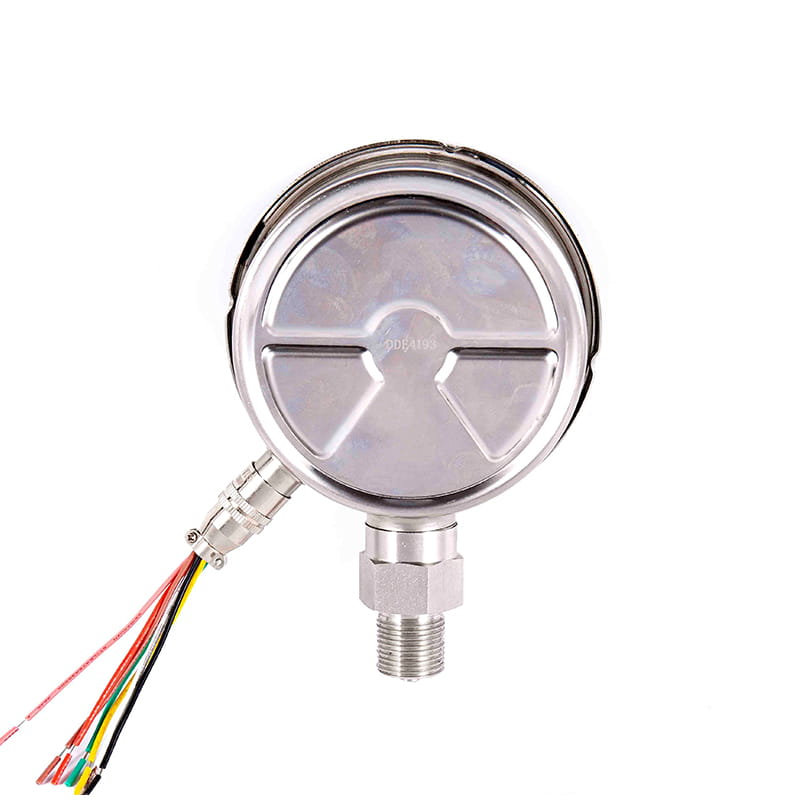

◆ Modell: Ysx 100

◆ Einführung: Intelligente digitale elektrische Wortkontakt-Druckanzeige ist eine Reihe von DruckanzeigenAnwesend SignalkontrolleAnwesend Druckübertragung in einem der intelligenten ProdukteAnwesend die von unserem Unternehmen sorgfältig entwickelt wurdenAnwesend unter Verwendung von hochpräzise Diffusions-Siliziumdrucksensor, Hochgeschwindigkeitsanalog-zu-Digital-Conversion-Chip, kombiniert mit einer Vielzahl von Druckkontrolle, Analog-Signal-Signal-Modul-Software-Programm, stabile und stabile Arbeiten, stabile und verlässliche Arbeiten, stabile und andere Langzeit-Leitungs-Leitungs-Leitungs-Leitungs-Leitungs-Leitungs-Leitungs-Leitungs-Leitungs-Leitungs-Leitungsleitungen.

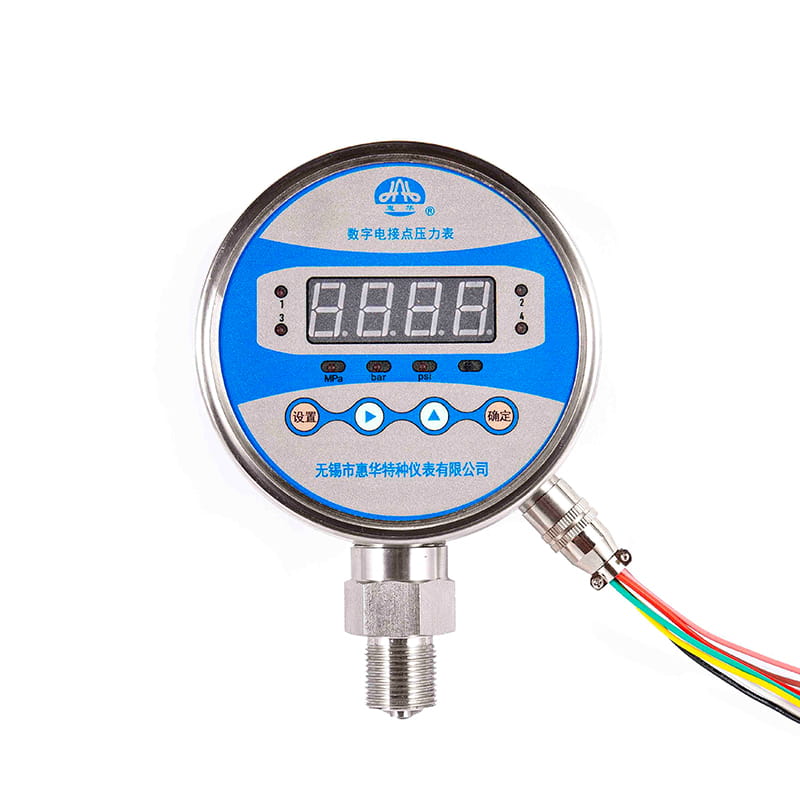

Vierstellig LED Digitales Display für ein klares Lesen im Dunkeln. MPA , kg/cm2 , Psi , Bar und andere Druckeinheiten können willkürlich umgeschaltet werden.

Eine Vielzahl von voreingestellten Modulfunktionen, Multi-Channel-intelligente Signalausgabe, machen die Prozesssteuerung prägnant und praktisch:

Bitkontrollsignal: Relais, Thyristor, Transistor ( PNP Typ oder Npn Typ) optional.

Analoge Übertragungssignale; 4ma ~ 20 mA DC Standardstromsignal, 1V ~ 5v , 1V ~ 10V Standard -DC -Spannungssignal sind optional und haben eine Bereichswanderungsfunktion.

Es verfügt über eine Druckquellenüberlastungsschutzeinstellung, um die Geräte vor einem unsicheren Zustand des Überdrucks zu schützen. Die Funktion der Kennwortsperrfunktion der Parametereinstellung verhindert, dass andere die festgelegten Parameter illegal ändern und den normalen Betrieb des Geräts beeinflussen.

Holen Sie sich ein Zitat

◆ Technische Parameter:

Modell	Yxs100
Installation:	Ⅰ、ⅱ、ⅳ、ⅵ
Anpassungsfäden	M20 × 1.5
Genauigkeitsklasse	0.5 ； 1.0 ； 1.6 (Optional)
Messbereich （ KPA ）	-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12-20 ～ 20
Messbereich （ MPA ）	WAHR Raum: -0.1 ~ 0 Druckvakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0,5 -0,1 ~ 0,9 -0,1 ~ 1,5 -0.1 ~ 2.4 Druck: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100
Umweltbedingungen der Nutzung	Temperatur: -10 ° C ~ 85 ° C; Relative Luftfeuchtigkeit: 5 %~ 85 %
Elektrische Parameter	★ Stromversorgung (optional): 24 V dc ; 220 V ac ★ Stromverbrauch: ≤ 1,5W ★ Relaisausgabe: Maximale Last: 3a 220 V AC; 3a 30V DC Elektrisches Leben: 100.000 mal ★ Transistorausgabe: Maximale Last: 0,5 A 24 V DC ★ Thyristorausgabe: 5a 220V AC Elektrisches Leben: 1000000 mal ★ Steuerkanal: Unabhängige Vier-Wege-Schaltereinheit kann willkürlich innerhalb des Bereichs eingestellt werden ★ Analogsignalausgang: Standardstromsignal: ( 4 ~ 20 ) ma dc Standardspannungssignal: ( 1 ~ 5 ) V , ( 1 ~ 10 ) V DC
Schutz des Schutzes	IP63
Seismische Bewertung	V · H · 3
Über-Reichweite	10% der Reichweite
Datenaktualisierungsrate	3 mal / Sek
Verdrahtung	Weitere Informationen finden Sie in der Bedienungsanleitung
Den Standard erzwingen	JB/T 7392
HINWEIS: Es kann auch in Rohrgewinde oder sich verjüngte Rohrgewinde gemäß den Benutzeranforderungen verarbeitet werden (siehe Auswahlhandbuch).

◆ Abmessungen:

Radial direkt (I.)

Axial Exzentrisch direkt (ii.)

Axial exzentrische Flush -Halterung (iv.)

Radial konvexe Halterung (vi.)

Modell	Abmessungen ( mm )
Modell	A	B	C	D	D0	D1	D2	M
Yxs100- Ⅰ	100	48	16	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅱ	152	48	19	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅳ	90	48	19	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxs100- Ⅵ	100	48	16	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
