Y Serie General Edelstahl -Stahldruckanzeige
Cat:Manometer
◆ Modell: Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250 ◆ Verwendung: Diese Instrumentereihe eignet sich...

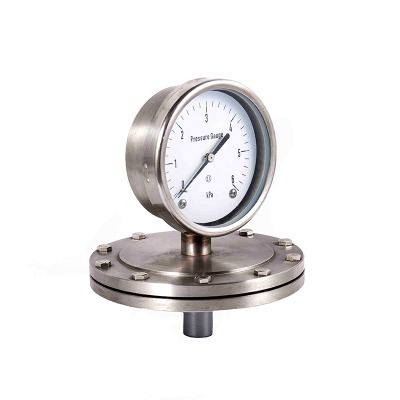

Siehe Details Das Membran -Druckmessgerät ist ein Instrument, das Druck auf der Grundlage des Verformungsprinzips eines elastischen Membrans misst. Sein Kernvorteil liegt in der Fähigkeit, direkt viskose, partikuläre, kristalline oder korrosive Medien zu verarbeiten. Druckmessgeräte (wie Membran -Druckmessgeräte) verursacht durch mittlere Blockade oder Korrosion. Das Folgende wird aus zwei Aspekten erklärt, die die Prototypanwendung und die Nutzungspunkte:
Prototypanwendung
1.Chemical Industry
Messen Sie den Druck von korrosiven Medien (wie Säure- und Alkali -Lösungen, Chlorgas, Sulfiden) oder viskose Materialien (wie Harze, Farben). Zum Beispiel: Überwachung des Drucks innerhalb des Reaktionsgefäßs, Kontrolle des Drucks von Säure und Alkalirohre, das Material des Diaphragms, der durch Hastelloy oder Polytetrain -orkaletrasible -orkaletrasible -orkaletrasible -orkaletrasible -orkalifluor -orkalifluor -orkal -orkal -oretra -fluor -orkalifluor -orkal -orkal -orkalisch ist), kann durch den Druck der Säure und des Alkali -Rohrleitungen durch die Durchführung von Alkalifluoren. Instrument.
2. Food- und Pharmaindustrie
Wird für sanitäre Anwendungen wie in Milchprodukten, Weinindustrie, Saucen, pharmazeutische Flüssigkeiten usw. verwendet, um den Druck von viskosen oder leicht kontaminierten Medien zu messen. Das Zwerchfell besteht aus Edelstahl (316L) oder Polytrafluorethylen mit Lebensmitteln mit einer glatten Oberfläche ohne tote Ecken. Es kann Reinigung und Desinfektion standhalten (z. B. Dampfsterilisation), wodurch eine verbleibende Kontamination des Mediums vermieden wird.
3. Umweltschutz und Abwasserbehandlung
Messen Sie den Druck von partikelhaltigen Medien wie Abwasser, Schlamm und Schlamm, wie den Druck am Auslass des Sedimentationstanks und den Druck in der Schlammtransportrohr. Die starre Struktur des Zwerchfells kann dem Partikelerosion widerstehen und ist nicht anfällt in das Klammern (ohne lange, schmale Kanäle), wodurch das "blockierte Messgeräteprobleme des" Problems des normalen Drucks des "Problems des normalen Drucks des" Problems des "normalen Drucks des" Problems des "Problems des" Problems des "Problems des" Problems des "Problems des" Problems des "Problems des" Problems des "Problems des" Problems des "Problems des" Problems des "Problems des normalen Drucks des" Problems des "Problems des" Problems des "Problems des" Problems des "Problems des" Problems des "Problems des" Problems des "Problems des" Problems des normalen Drucks ist.
4. Light Industry und Druck- und Färbenindustrie
Es wird für die Drucküberwachung in Medien wie Größengeräten (zum Druck und Färben) und Hochtemperatur-Seifenlösungen verwendet. Das Zwerchfell kann mittelschwere bis niedrige Temperaturen (typischerweise -40 bis 150 ° C und mit speziellen Materialien, sogar höheren Temperaturen) standhalten und gegen die Adhäsion von viskosen Medien resistent, um eine langfristige stabile Messung zu gewährleisten.
Operationsschlüssel
1. Auswahlkern
· Mediumeigenschaften: Wählen Sie das Material des Zwerchfells basierend auf der Korrosivität des Mediums (z. B. Polytetrafluorethylen -Zwerchfell zur Messung starker Säuren, 304 rostfreiem Stahl für schwach korrosive Medien und Hastelloy -Legierung für stark ätzende Medien); Wenn es harte Partikel gibt, sollte eine dickere und weastresistente Membran ausgewählt werden (z. B. Edelstahl mit einer Dicke von 1,5 mm oder mehr).
· Druckbereich: Der Messbereich des Zwerchfelldrucks beträgt normalerweise 0 bis 6 MPa (dominiert von niedrigem Druck, während hoher Druck die Verwendung von Wellblechmembranen zur Verbesserung der Steifigkeit erfordert, und der gemessene Druck sollte innerhalb des Bereichs von 1/3 bis 2/3 des Messbereichs vermieden werden (um eine dauerhafte Deformation der zugänglichen Darmdformation der zugelassenen, die aufgrund von der Diapragm, die aufgrund von der Diapragm zu dihrragms, auf die zu schwer zu dighragms, zu schwer zu dighragm)).
· Temperaturanpassung: Wenn die mittlere Temperatur zu hoch ist (mehr als 150 ° C), beeinflusst sie die Elastizität des Zwerchfells. Daher ist es notwendig, ein Material auszuwählen, das hohen Temperaturen (wie Monellegierung) standhalten oder einen Kondensationsring installieren kann (um die Kontakttemperatur des Zwerchfells zu verringern).
2. Außerdem Installation
· Installationsposition: Bevorzugen Sie die vertikale Installation (mit der nach unten gerichteten Zwerchfell), um zu verhindern, dass das Medium auf der Zwerchfelloberfläche ablegt. Wenn Sie horizontal installiert werden, stellen Sie sicher, dass das Zwerchfell parallel zur Rohrleitungsachse ist, um die Partikelwirkung zu verringern.
· Verbindungsmethode: Verwenden Sie die Flansch- oder Gewindeverbindung (abhängig von der Rohrspezifikation), um sicherzustellen, dass ein dichtes Dichtung (das Dichtungsmaterial sollte mit dem Medium kompatibel sein, wie z.
· Interferenz vermeiden: Halten Sie sich von starken Schwingungsquellen (wie Pumpenkörpern) oder starken Magnetfeldern fern. Installieren Sie bei Bedarf Stoßdämpferhalterungen, um zu verhindern, dass das Zwerchfell müde wird oder der Zeiger das Lesen beeinträchtigen könnte.
3. Operation und Wartung
· Inspektion vor dem Start: Stellen Sie sicher, dass der Bereich mit dem gemessenen Druck übereinstimmt (Verbot der Überdruckkonsum), und die Membranoberfläche ist frei von Beschädigung, Deformation und der Zeiger liegt bei Null (wenn kein Druck vorhanden ist).
· Tägliches Lesen: Nachdem sich der Zeiger stabilisiert, lesen Sie den Wert (während des Flusses des Mediums kann es Schwankungen geben, und ein Dämpfungsgerät kann verwendet werden, um den Zeiger zu glätten). Bei der Messung eines viskosen Mediums müssen die Oberfläche des Zwerchfells regelmäßig (z. B. durch das Blop-Ventil) manuell reinigen.
· Regelmäßige Wartung:
Führen Sie monatliche Überprüfungen der Versiegelungsleistung des Zwerchfells durch (ohne Leck, ohne Ausbeugung).
Die Kalibrierung wird alle sechs Monate einmal durchgeführt (durch Vergleich mit einer Standarddruckquelle. Wenn die Abweichung 1,6 Stufen überschreitet, muss der Übertragungsmechanismus angepasst werden).
Wenn das Medium korrosive Komponenten enthält, sollte das Zwerchfell jährlich ersetzt werden (um Abbau und anschließende Rücknahme der Genauigkeit zu verhindern).
Zusammenfassung:
Die Prototypdesign des Zwerchfell -Druckmessers dreht sich um "" Druckmessung in rauen Medien "" und wird hauptsächlich in Branchen wie Chemieingenieurwesen, Lebensmittelverarbeitung und Umweltschutz angewendet. Bei der Verwendung sollte besondere Aufmerksamkeit auf die Materialkompatibilität, den Installationsschutz und die regelmäßige Wartung gelegt werden, um den langfristigen stabilen Betrieb zu gewährleisten.
