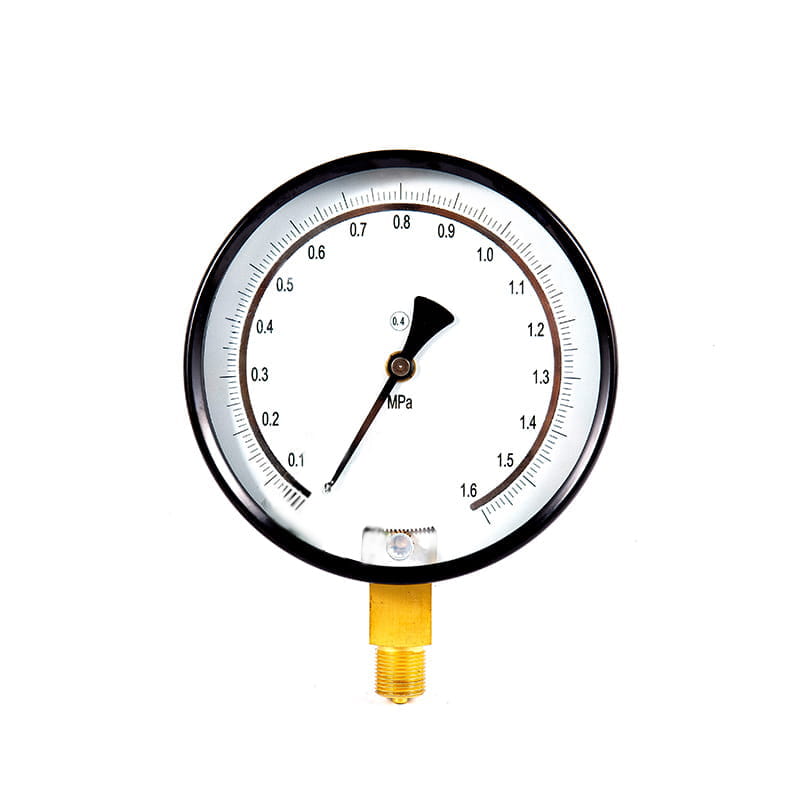

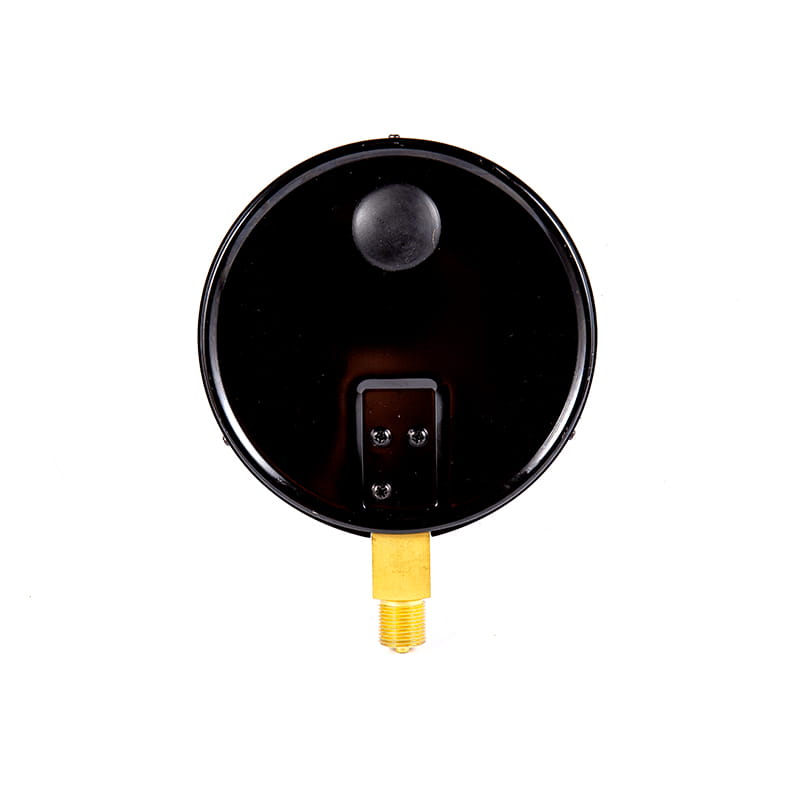

◆ Modell: YJ150 YJ150A
◆ Verwendung: Diese Instrumentereihe wird hauptsächlich zur Kalibrierung von industriellen oder zivilen normalen Druckmessgeräten verwendet. Es kann auch verwendet werden, um den Druck nicht korroverem, nicht kristallisierender und nicht konsolidierender Medien wie Kupferlegierung und Legierungsstruktur am Prozess genau zu messen.
Diese Reihe von Instrumenten in der Skala-Linie unter der Einstellung des verwendeten Spiegelrings kann den Lesefehler minimiert. Ein Typ mit Null-Gerät, wenn Sie feststellen, dass der Zeiger nicht auf Null zurückkehrt, ohne den Mediendruck kann fein abgestimmter Zeiger zurückkehren, um den Fehler zu reduzieren.
◆ Technische Parameter :
| Modellnummer | YJ150 | YJ150A | |
| Nenndurchmesser | Φ 150 | ||
| Installationsformular | Ⅰ | * | * |
| Ⅳ | * | * | |
| Steckerfaden | M20 × 1.5 | ||
| Genauigkeitsklasse | 0.4 | ||
| Messbereich （ MPA ） | Frei: -0.1 ～ 0 Druckstaubsauger: -0.1 ～ 0,06 -0.1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4 Druck: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 | ||
| Umweltbedingungen der Nutzung | Temperatur: 20 ℃ ± 3 ℃ | ||
| Vibrationsbewertung | V · H · 2 | ||
| Schutzklasse | IP54 | ||
| Implementierungsstandards | GB/T 1227 | ||
| Hinweis: 1. Joint Threads können nach den Benutzeranforderungen angepasst werden. | |||

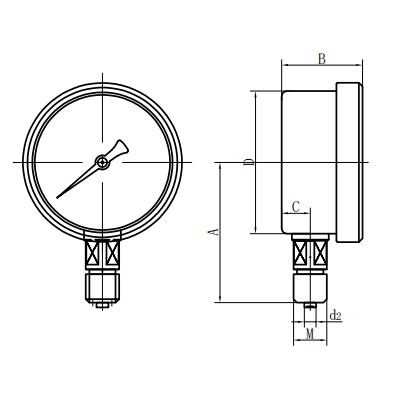

◆ Externe Dimensionen:
| Radial direkter Typ (ⅰ) | Axial exzentrische direkte Typ (ⅱ) |
| Modellnummer | Gesamtabmessungen （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YJ150- Ⅰ Yj150a- Ⅰ | 113 | 51 | 21 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YJ150- Ⅳ Yj150a- Ⅳ | 79 | 51 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
