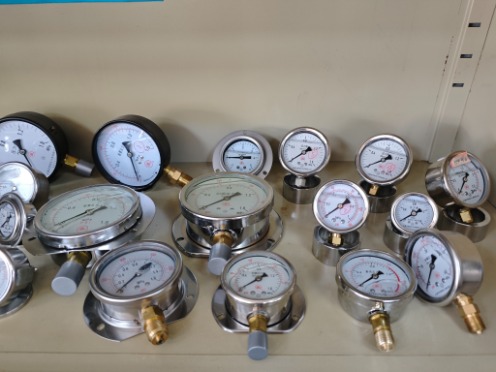

Arbeitsprinzip und Kernstrukturanalyse von Präzisionsdruckmesser

A Präzisionsdruckmesser ist ein Instrument, das für die hohe Präzisionsdruckmessung verwendet wird. Es hat typischerweise ein Genauigkeitsniveau von 0,1 Klasse, 0,25 Klasse oder 0,4 Klasse (mit Fehlerbereichen von ± 0,1%, ± 0,25% bzw. ± 0,4%), was viel höher ist Zu den Kernmerkmalen gehören hohe Empfindlichkeit, Stabilität und langfristige Zuverlässigkeit.

Arbeitsprinzip und Struktur
1. Erfassungsprinzip:
Basierend auf der elastischen Verformung (Hooke's Law) wird die Druckwirkung durch das Federrohr oder den Zwerchfell übertragen, wodurch der Zahnradmechanismus der Bewegung zur Vergrößerung der Kraft und dann den Zeiger antreibt, um den Druckwert anzuzeigen.

2. Schlüsselbereiche:
· Elastische Elemente: Federrohr, Zwerchfell oder Balg, das Material sollte korrosionsresistent sein (wie z. B. 316L Edelstahl).

· Kaliber: Edelsteinlager oder reibungslose Struktur, die Übertragungsverluste reduzieren.

· Zifferblattplatte: Edelsteinlager oder reibungslose Struktur, die Übertragungsverluste reduzieren.

Typische Anwendungsfelder
1. Industrielle Inspektion
· Testen Sie die gewöhnliche Druckanzeige (als Standardinstrument).
· Drucküberwachung für Kompressoren, Kessel usw.
2. Laborforschung
· Experimente der Flüssigkeitsmechanik, luftdichtes Tests.
3.. Gesundheits- und Umweltschutz.
· Lüftungskalibrierung, Reinraumdruckdifferenzkontrolle.

Schlüsselpunkte für die Verwendung und Wartung
1. Installationsspezifikationen:
· Vibration oder Überlastung vermeiden. Wenn Sie vertikal installiert werden, sollte es mit dem Druckeinzugspunkt auf ebenem Niveau sein.
· Korrosive Medien erfordern die Installation von Isolationsmembranen oder Pufferbiegungen.
2. Kalibrierungszyklus:
· Laborumgebung: Einmal alle sechs Monate (gemäß der JJG-49-2013-Verordnung)
· Industrielle Umgebung: Einmal alle drei Monate.
3.. Häufige Fehlerauflösung
· Zeiger -Jamming: Überprüfen Sie, ob das Federrohr verstopft ist oder ob die Zahnräder oxidiert werden.
· Indikationsdrift: Dies kann durch plötzliche Temperaturänderungen oder Ermüdung des elastischen Elements verursacht werden.

Zukünftige Entwicklung
· Intelligenz: Integration des Druckwandlers in das IoT -Modul, um eine Fernüberwachung zu erreichen
· Material Innovation: Nanokoatende elastische Komponenten verbessern die Korrosionsresistenz.
· Multi-Parameter Mea Übergang: In Kombination mit Temperatur- und Durchflusssensoren ist es ein integriertes Instrument.
Präzisionsdruckmessgeräte als "Standard" im Bereich der Druckmessung sollten ihre Auswahl und Anwendung auf den Merkmalen der Medien-, Umgebungsbedingungen und Präzisionsanforderungen basieren. Mit der Weiterentwicklung der Industrie 4.0 wird eine hohe Präzision und Digitalisierung zur Mainstream -Richtung in der Branche.
