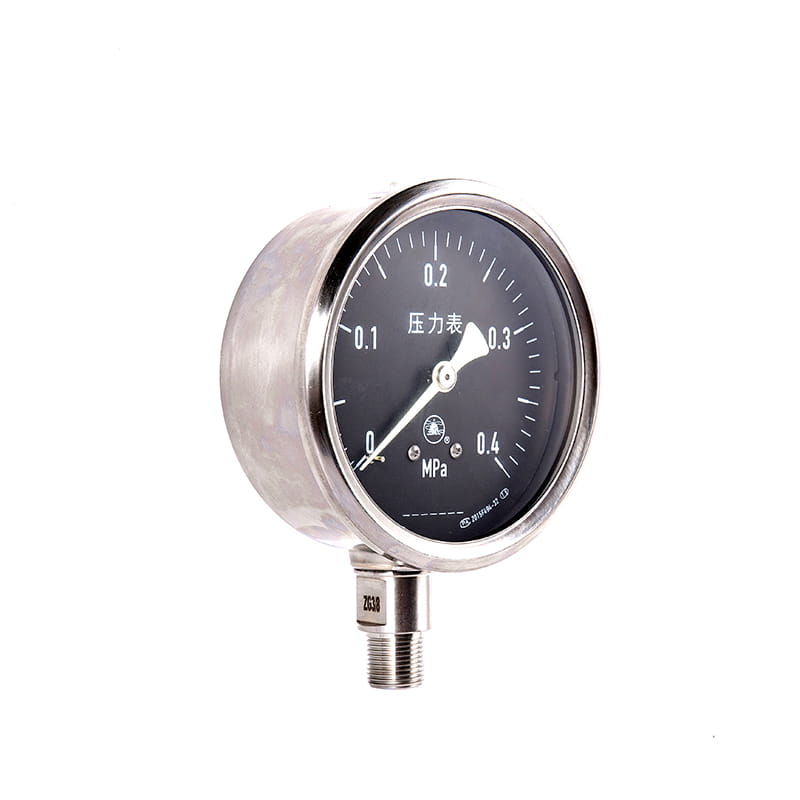

◆ Modell: YC40 YC50 YC60 YC75 YC100 YC150
◆ Verwendung: Diese Instrumentereihe eignet sich zum Messen des Drucks von Flüssigkeit, Gas, Dampf und anderen Flüssigkeitsmedien ohne Explosionsgefahr, Kristallisation oder Verfestigung von Schiffen und verwandten Geräten.

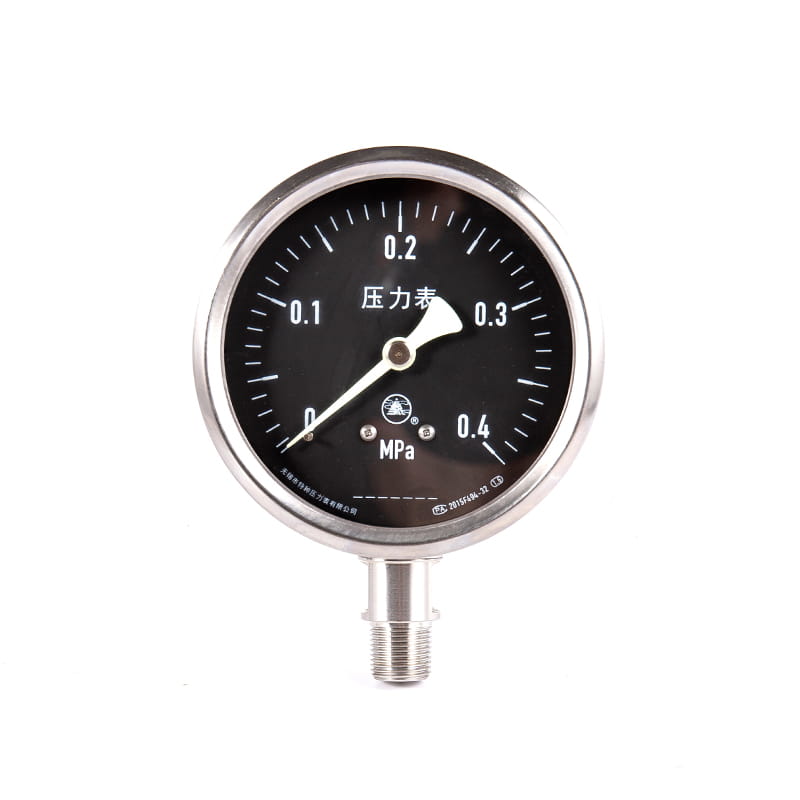

Diese Reihe von Instrumenten verfügt über leuchtende Typ im Hauptwaagen des Zifferblatts und das vordere Ende des Zeigers wird mit aktivem oder passivem permanentem Leuchtmittel beschichtet, sodass der Druckwert im Dunkeln deutlich gelesen werden kann.

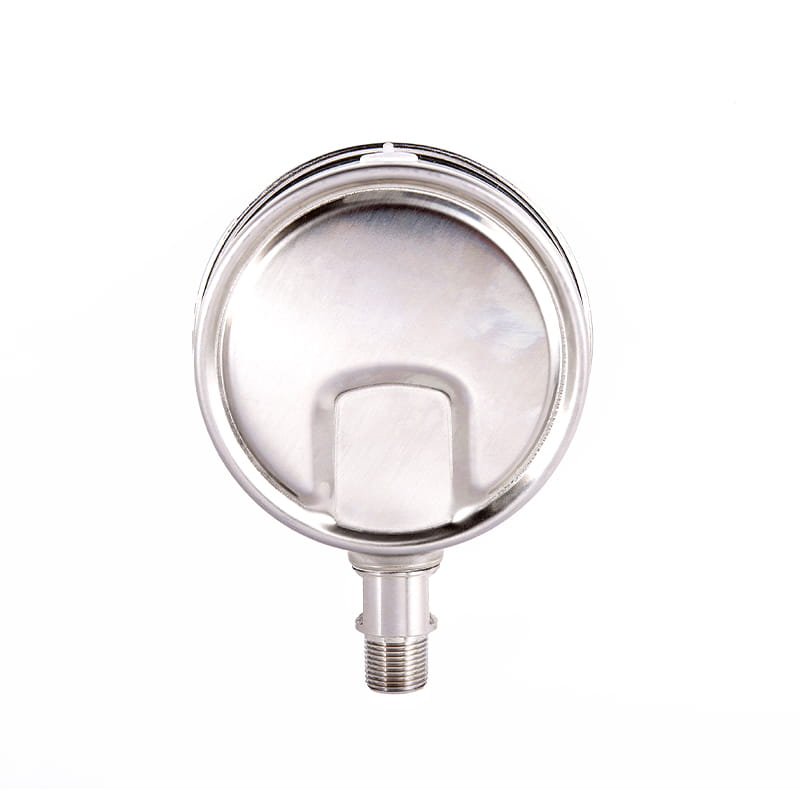

Die Hülle dieser Instrumentenreihe ist vollständig versiegelt und hat einen gewissen Widerstand gegen Meerwasserkorrosion, wodurch die inneren Bestandteile des Instruments vor Schäden und Korrosion durch Wellen und Meerwasser geschützt werden.
Diese Reihe von Instrumenten kann auch mit einem Öl mit niedrigem Viskosität in der Schale gefüllt werden, um der Vibration der Arbeitsumgebung zu widerstehen, die durch das schlechte Wetter im Meer und die Pulsation mit mittlerer Druck verursacht wird.
Diese Instrumenteserie wird hauptsächlich in Offshore -Versand, Offshore -Öl- und Gasfeldern, Offshore -Bohrplattformen, Meeresbodenabbau, Inland -Navigation und anderen Branchen verwendet.
◆ Technische Parameter :
| Modellnummer | YLM60 | YLM100 | YLM150 | |
| Nenndurchmesser | Φ 60 | Φ 100 | Φ 150 | |
| Montagetyp | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Steckerfaden | M14 × 1.5 | M20 × 1.5 | ||
| Genauigkeitsklasse | 2.5 | 1.6 | ||
| Messbereich （ MPA ） | Frei: -0.1 ～ 0 Druckstaubsauger: -0.1 ～ 0,06 -0.1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4 Druck: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 |
| Umweltbedingungen der Nutzung | Temperatur: -40 ℃～ 70 ℃ |
| Vibrationsbewertung | Normaler Typ: V · H · 3 ； Seismischer Typ (mit Flüssigkeit gefüllter Typ): V · H · 4 |
| Borden Rohrmaterial | QSN4-0.3 、 Ocr18ni12mo2ti |
| Fall- und Steckermaterial | 1cr18ni9ti ； Sus304 |
| Schutzklasse | IP65 |
| Implementierungsstandards | GB/T 1226 ； JB/T 6804 |
| Hinweis: 1. Joint Threads können nach den Benutzeranforderungen angepasst werden. | |

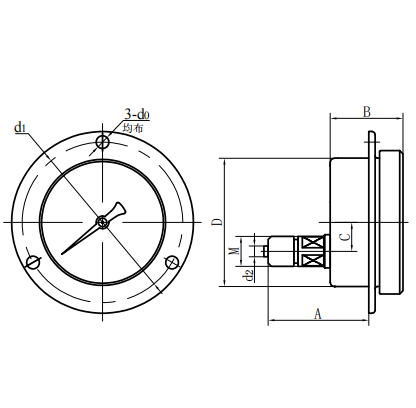

◆ Externe Dimensionen:

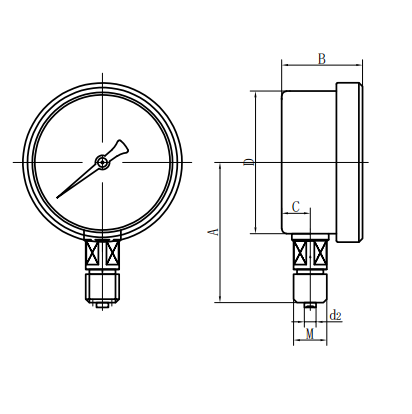

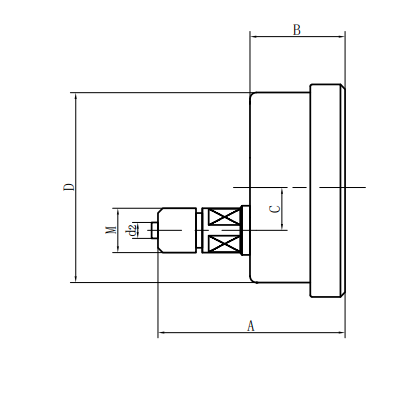

| Radial direkter Typ (ⅰ) | Axial exzentrischer direkter Typ (ⅱ) |

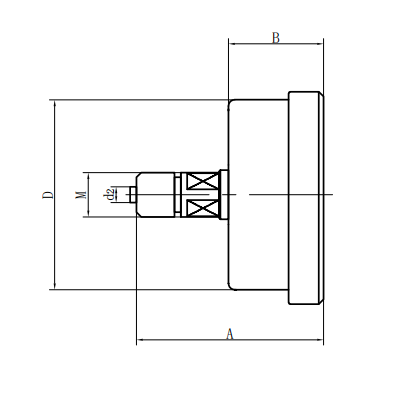

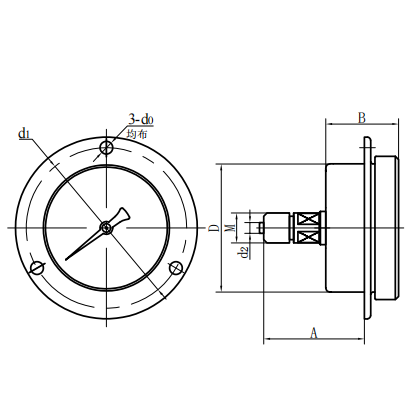

| Axial konzentrische direkte Typ (III) | Axial exzentrische Einsatztyp (iv) |

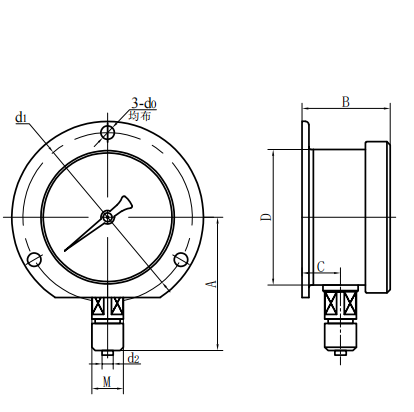

| Axiale Konzentrische Insertionstyp (v) | Radial konvexer Typ (vi) |
| Modellnummer | Gesamtabmessungen (MM) | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| Yc60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yc60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yc60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yc60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yc60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yc60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YC100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YC100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YC100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YC100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YC150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YC150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YC150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YC150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
