Haben Sie ein klares Verständnis der elektrischen Kontaktthermometer von Bimetal?

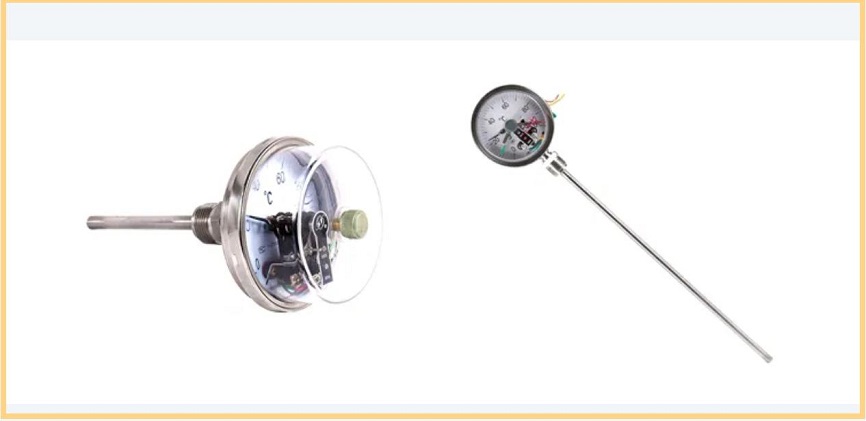

Bimetaler elektrischer Kontaktthermometer

Der bimetallisches elektrisches Kontaktthermometer ist ein industrielles Instrument, das Temperaturmessung und automatische Kontrollfunktionen kombiniert. Der größte Unterschied zwischen IT und einem normalen Thermometer besteht darin, dass es zusätzlich zur Temperatur auch die Schaltung automatisch steuern kann.

1. Wie kann man die Modellnummer lesen? Die Schlüsselparameter sind alle im Code enthalten.
Der model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

· Präfix (WSSX): Zeigt deutlich an, dass der Produkttyp ein bimetallisches elektrisches Kontaktthermometer ist.

· Die erste Ziffer (4): repräsentiert die Installationsmethode. 1 - Radialtyp (das Zifferblatt ist senkrecht zum Einfügungsstab), 2 - axialer Typ (das Zifferblatt ist parallel zur Einfügungsstange), 3 - Universal -Typ (das Zifferblatt kann 360 ° drehen), 4 - Flanschanlagenanlagentyp, 5 - Gewinde -Installationstyp.

· Die zweite Ziffer (1): Zeigt den Durchmesser des Zifferblatts an. Die Optionen sind 1-60 mm, 2-100 mm, 3-150 mm, 4-200 mm. Je größer der Durchmesser ist, desto klarer die Lektüre, was es für eine Fernbeobachtung geeignet ist.

· Die dritte Ziffer (1): Zeigt das Genauigkeitsniveau an. 1 - 1,0 Level, 2 - 1,5 Level. Je niedriger der Genauigkeitsniveau ist, desto kleiner ist der Messfehler (z. B. 1,0 -Pegel bedeutet, dass der Fehler nicht mehr als ± 1% des Bereichs beträgt).

· Zusätzlicher Code: Beispielsweise zeigt "P" mit Schutzrohr an, "m" zeigt mit wasserdichtem Struktur an. Die Wahl kann nach der Nutzungsumgebung getroffen werden.

2, die drei Kernkomponenten bestimmen die Leistung.
Der core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

· Thermometrisches Element (Temperaturerfassungskern): Es wird hergestellt, indem zwei Metallblätter mit unterschiedlichen thermischen Expansionskoeffizienten (wie Messing- und Iridiumlegierung) zusammengeführt werden. Wenn sich die Temperatur ändert, biegt sich das bimetallische Blatt aufgrund der Differenz der Expansion, wodurch der Zeiger dreht und Temperaturanzeige erreicht wird.

· Elektrisches Kontaktgerät (Schlüsselkomponente für die Temperaturregelung): Es besteht aus festen Kontakten und beweglichen Kontakten. Die beweglichen Kontakte bewegen sich zusammen mit dem Zeiger. Wenn die Temperatur den voreingestellten Wert erreicht, stellen die beiden Kontakte Kontakt/Trennung her, wodurch ein externer Alarm- oder Steuerkreis ausgelöst wird (z. B. den Lüfter starten, die Heizung herunterschalten).

· Kopf- und Montagekomponenten: Der head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3, Materialauswahl: Der materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

4,3 Schritte zur Auswahl des richtigen Produkts

· Messbereich: Wählen Sie basierend auf dem zu gemessenen Temperaturbereich. Es wird empfohlen, dass die tatsächliche Messung innerhalb von 1/3 bis 2/3 des Bereichs fällt (beispielsweise bei der Messung von 0 - 100 ℃ würde die Auswahl eines Bereichs von 0 - 150 ℃ genauere Ergebnisse liefern).

· Betrachten Sie die Umgebung: Wählen Sie für feuchte/korrosive Umgebungen Edelstahl -Zifferblatt mit 316L -Schutzrohr. Für Schwingungsszenarien wählen Sie die Modelle mit einer schockdichten Struktur aus.

·Installation: Verwenden Sie zur Rohrtemperaturmessung eine Installation von Gewinde oder Flansch. Wählen Sie für die Messung der Ausrüstungstemperatur einen radialen oder universellen Typ.

Zusammenfassung:
Obwohl die Struktur des bimetallischen elektrischen Kontaktthermometers nicht komplex ist, wirkt sich die angemessene Auswahl der Modelle und Materialien direkt auf die Messgenauigkeit und die Sicherheit der Geräte aus. Wir hoffen, dass dieser Artikel Ihnen helfen kann, das Kernwissen schnell zu erfassen und Auswahlfehler zu vermeiden. Haben Sie Probleme in Ihrer Verwendung aufgetreten? Willkommen, Nachrichten im Feedback -Abschnitt zu hinterlassen ~
