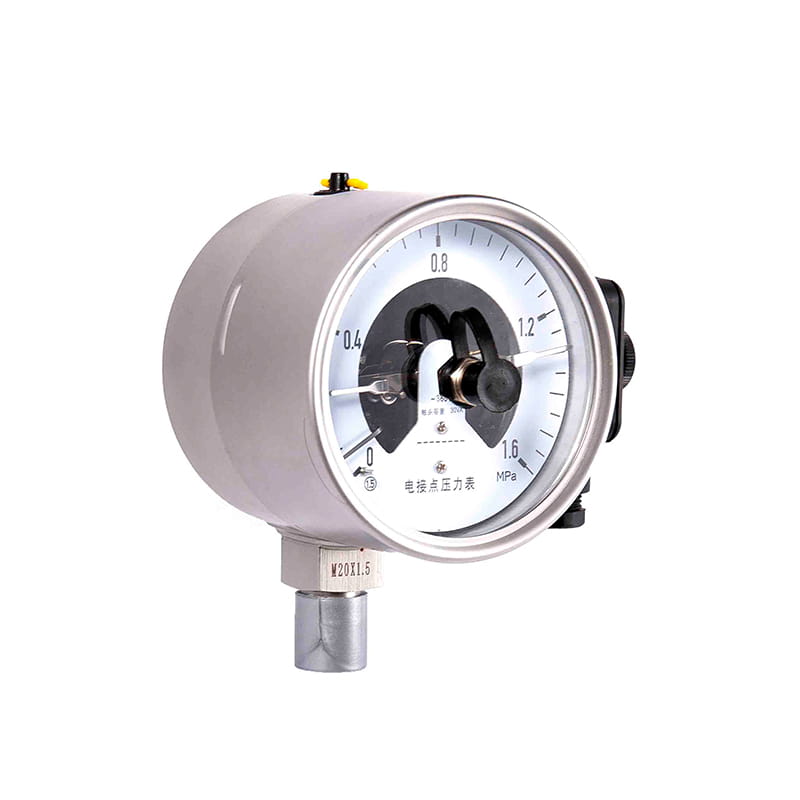

Photoelektrische Elektrokontakt -Druckanzeige der YXD -Serie

◆ Modell: YXD100 YXD150

◆ Uses: This kind of instrument is a substitute for the electric contact pressure gauge, it retains the advantages of the electric contact pressure gauge indication is intuitive, easy to adjust, and the instrument has made a fundamental improvement, the use of photoelectric sensor to form a contactless signal device, through the photoelectric controller in the integrated circuit amplification to drive the high-sensitivity relay output, so high sensitivity, fast response, high control accuracy, Hervorragende Schalteigenschaften. Es wird häufig in Erdöl, chemischer Industrie, Metallurgie, Kernenergie -Technologie und häufiger Umschaltprozess eingesetzt.

Das Instrument eignet sich für eine stabile und zuverlässige Messung und Kontrolle des Drucks von Flüssigkeiten, Gasen oder Dämpfen ohne Explosionsrisiko, Nichtkristallisation, Nicht-Solidifizierung und nicht korrosive Wirkung auf Kupfer- und Kupferlegierungen.

Diese Art von Instrument hat ein neues Versorgungspatent, Patentnummer, erhalten: 99229277.8 .

◆ Wenn es notwendig ist, eine dockfeste Druckanzeige zu erstellen, kann er mit Glycerin oder Silikonöl gefüllt werden.

Holen Sie sich ein Zitat

◆ Technische Parameter:

Modell

Yxd100

Yxd150

Nenndurchmesser

Φ 100

Φ 150

Montagetyp

Ⅰ

Ⅱ

Ⅳ

Ⅵ

Anpassungsfäden

M20 × 1.5

Genauigkeitsklasse

1.6

Messbereich

（ MPA ）

Wahrer Raum: -0.1 ~ 0

Druckvakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5

-0.1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4

Druck: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Umweltbedingungen von verwenden

Temperatur: -10 ° C ~ 55 ° C; Relative Luftfeuchtigkeit: ≤ 75 %.

Elektrische Parameter

★ Maximale Last: 7a 250 V AC; 7a 30V DC

★ Stromversorgungsspannung: 220 V ac

★ Stromverbrauch: ≤ 2,2 Va

★ Elektrisches Leben: 105 mal

★ Kontrollmodus: Einstellbare obere und untere Grenzen in vollem Maßstab, obere obere Grenzwerte (doppelte obere Grenzen), untere untere Grenzwerte (doppelte untere Grenzwerte) und andere langsame photoelektrische Schalter

Verdrahtung

Instrumenten-Plug-In

Controller

Externe Verkabelung

Untergrenze

Obergrenze

Normalerweise vonfen

Medium

Normalerweise geschlossen

Normalerweise offen

Medium

Normalerweise geschlossen

220 V Wechselstromversorgung

Vibrationswiderstand

V · H · 3

Bourdon Rohrmaterial

QSN4-0.3

Schutz des Schutzes

IP64

Den Standard erzwingen

HINWEIS: Der gemeinsame Gewinde kann gemäß den Benutzeranforderungen in Rohrgewinde oder verjüngendes Rohrgewinde verarbeitet werden (siehe Auswahlhandbuch).

◆ Technische Parameter of Yxg-k Regler

arbeiten arbeiten Artikel Stücke	Stromversorgung	AC 220V
	Stromverbrauch	1.2W
	Umgebungstemperatur	5 ℃ ~ 40 ℃
	Relative Luftfeuchtigkeit	10% ~ 75%
Verlieren aus Berühren Punkt	Bewertungslast (Widerstand).	AC 250V 8a ； DC 30V 8a
	Elektrisches Leben	105 mal
	Mechanisches Leben	1.000.000 mal
	Kontaktart	Untergrenze: Normalerweise geschlossen, normalerweise offen Obergrenze: Normalerweise geschlossen, normalerweise offen
P.S. Stücke	1,35x Führungsschiene 1 Stück. 2 . 2 Leitfadensteile Schienenanschlussfixierungen.

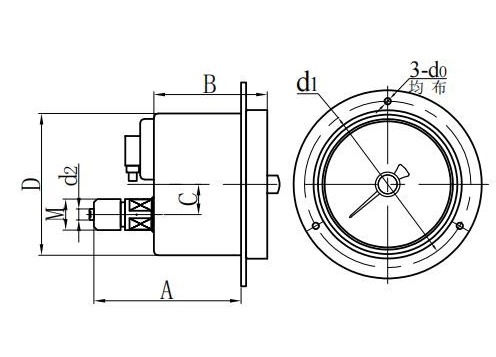

◆ Instrumentenabmessungen:

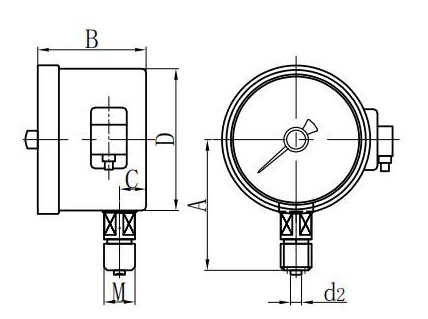

Radial direkt (I.)

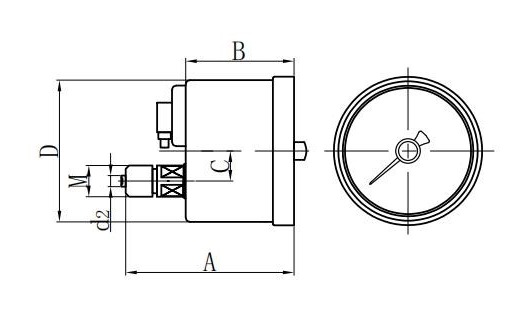

Axial Exzentrisch direkt (ii.)

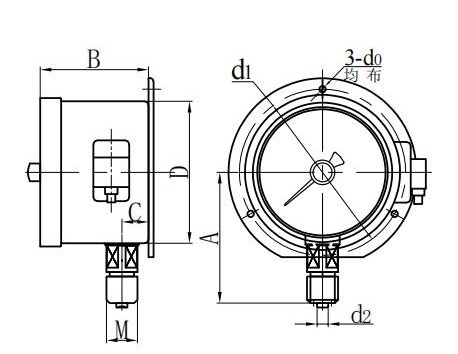

Radial konvexe Halterung (vi.)

Axial exzentrische Flush -Halterung (iv.)

Modell	Abmessungen ( mm )
Modell	A	B	C	D	D0	D1	D2	M
Yxd100 －Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
Yxd100 －Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
Yxd100 －Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxd100 －Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxd150 －Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
Yxd150 －Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
Yxd150 －Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxd150 －Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
