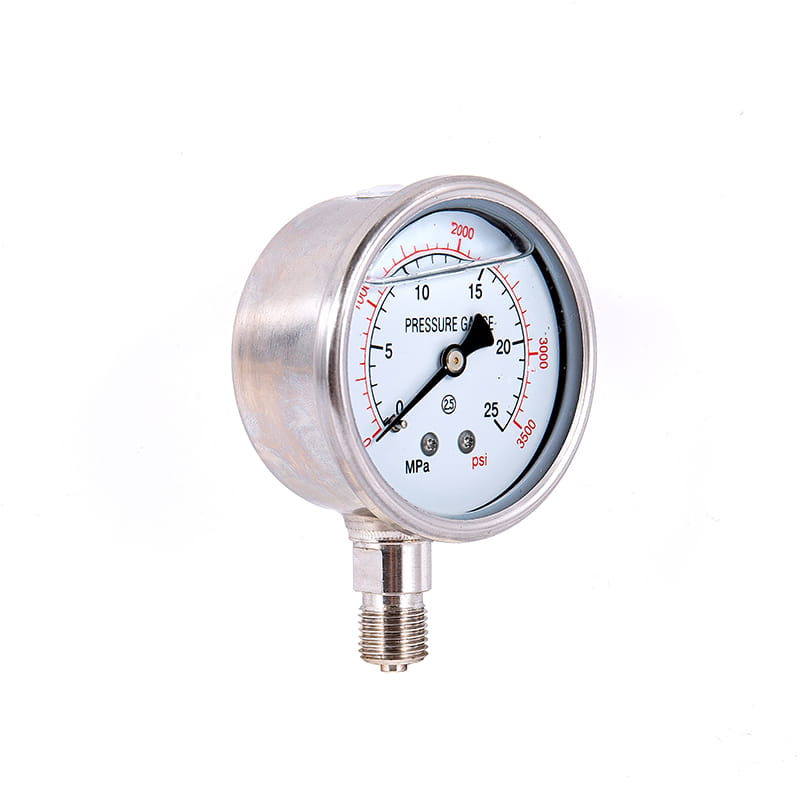

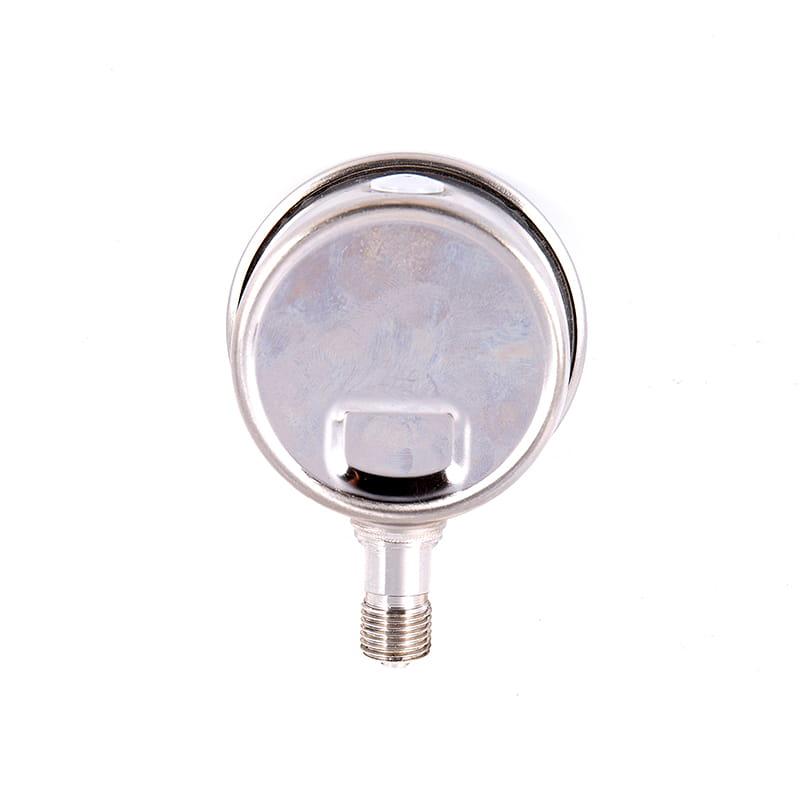

◆ Modell: yjy100 yjy150
◆ Verwendung: Der absolute Druck bezieht sich auf den Druck, der höher als der absolute Druck Null ist, mit absoluter Druck Null (absolutes Vakuum) als Referenz. Der absolute Druckwert kann durch die folgende Formel ausgedrückt werden:
Absolutdruckwert = Vakuum (Unterdruck) Wert des atmosphärischen Druckwerts
Der absolute Druckmessgerät wird hauptsächlich zur Überwachung oder Messung des absoluten Drucks in einigen Vakuumausrüstungen verwendet (z. B. Vakuumverpackungsmaschinen, Ausrüstungen zur Überwachung des Kondensationsdrucks und des Dampfdrucks von Flüssigkeit usw.).
◆ Arbeitsdruck: Die statische Belastung wird bis zu 3/4 des Messwerts der Obergrenze verwendet, der Austauschlast wird bis zu 2/3 des Messwerts der Obergrenze verwendet, und der Kurzzeitdruck wird bis zum Obergrenze der Messwert verwendet.
◆ Technische Parameter :
| Modellnummer | Yjy100 | YJY150 | |
| Nenndurchmesser | Φ 100 | Φ 150 | |
| Installationsformular | Ⅰ | * | * |
| Ⅱ | * | * | |
| Ⅳ | * | * | |
| Ⅵ | * | * | |
| Steckerfaden | M20 × 1.5 | ||
| Genauigkeitsklasse | 0.4 ； 1.0 ； 1.6 ； 2.5 | ||
| Messbereich （ MPA ） | 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 | ||
| Umweltbedingungen der Nutzung | Temperatur: -40 ℃～ 70 ℃（ Genauigkeitsklasse: 0.4 ） -50 ℃～ 160 ℃（ Genauigkeitsklasse: 1.0 ~ 2.5 ） relative Luftfeuchtigkeit ： ≦ 80 % | ||
| Vibrationsbewertung | V · H · 2 ； V · H · 3 | ||
| Schutzklasse | IP65 | ||
| Implementierungsstandards | | ||
| Hinweis: 1. Joint Threads können nach den Benutzeranforderungen angepasst werden. | |||

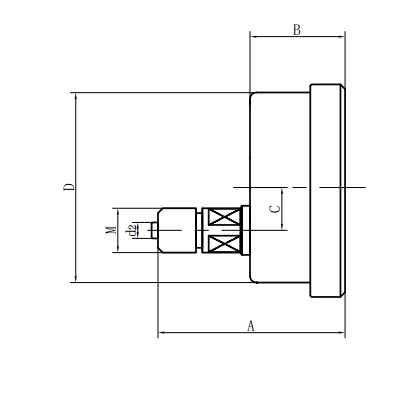

◆ Externe Dimensionen:
|

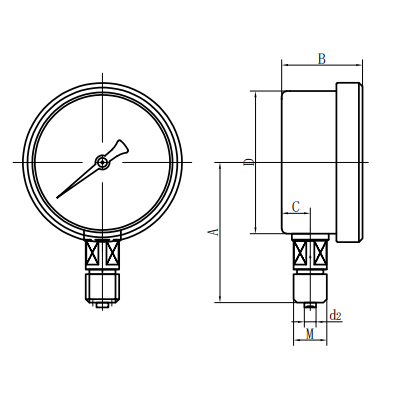

Radial direkter Typ (ⅰ) | Axial exzentrischer direkter Typ (ⅱ) |

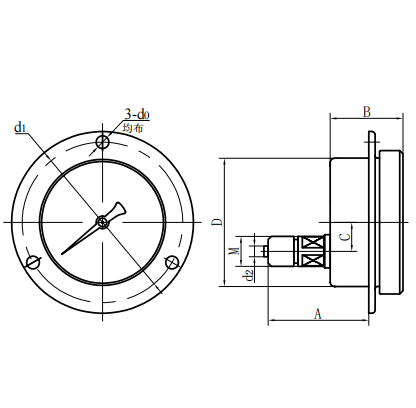

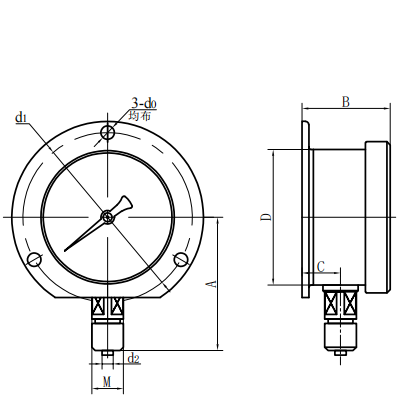

| Axial konzentrische direkte Typ (III) | Axial exzentrische Einfügungstyp (iv) |
| Modellnummer | Gesamtabmessungen （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| Yjy100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Yjy100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Yjy100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Yjy100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YJY150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YJY150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YJY150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YJY150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
