Die Differenz zwischen Membrandruckmesser und niedriger Druckmembranmesser

Zwerchfellstunde

In der täglichen Arbeit treten solche Situationen häufig auf, in denen Benutzer tatsächlich Diaphragmenstundenmessgeräte benötigen, in Verträgen oder bei Telefongesprächen jedoch Membrandruckmessgeräte erwähnen. Der Grund dafür ist, dass diese beiden Arten von Stundmessgeräten das gleiche Erscheinungsbild haben. Lassen Sie uns nun kurz die Hauptunterschiede zwischen den beiden Arten von Messgeräten einführen.

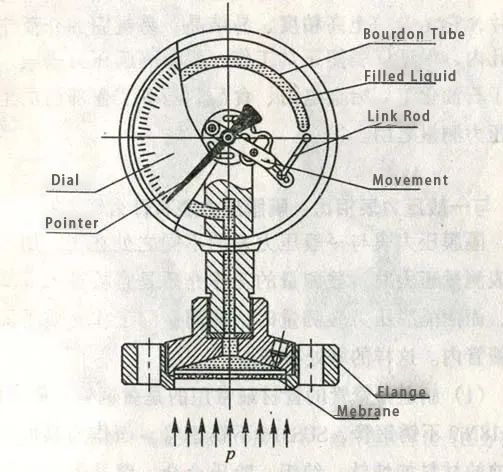

Das Arbeitsprinzip des Zwerchfell -Druckmessgeräts

Wenn das Zwerchfelldruck den Druck misst, wirkt das gemessene Arbeitsmedium direkt auf das Isolierungsmembran. Das Zwerchfell erfährt eine Aufwärtsverformung. Der mittlere Druck wird durch die Füllflüssigkeit im Federrohr auf das Federrohr übertragen, wodurch das Ende des Federschlauchs elastischer Deformation unterzogen wird. Mit Hilfe des Bindungsmechanismus wird die Zahnradwelle des Mechanismus zum Drehen angetrieben, wodurch der Zeiger den gemessenen Druckwert auf der Skala angibt.

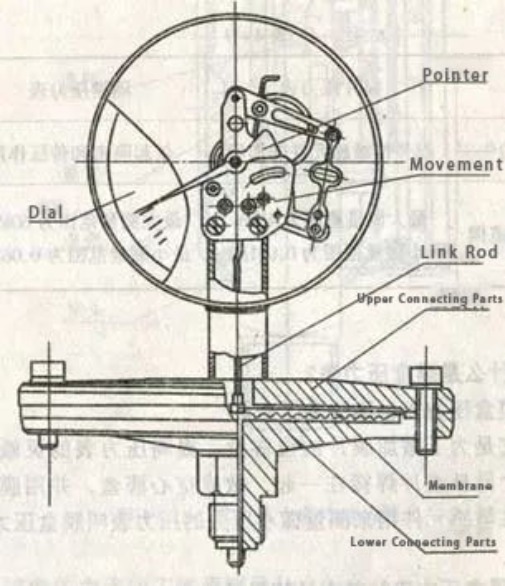

Das Arbeitsprinzip des Niederdruckmembran -Messgeräts

Unter Druck des Drucks wirkt das gemessene Arbeitsmedium direkt auf das elastische Zwerchfell. Das Zwerchfell wird nach oben (zur Messung des positiven Drucks) oder nach unten (zur Messung des Unterdrucks) elastische Verformungen unterzogen. Durch den in der Mitte des Zwerchfell festgelegten Stangenmechanismus steuert er die Zahnradwelle des Mechanismus zum Drehen, wodurch der Zeiger den gemessenen Druckwert auf der Skala angibt.

Die Hauptunterschiede zwischen den beiden Arten von Druckmessgeräten sind:
(1) verschiedene elastische Elemente:
Das elastische Element des Zwerchfell -Druckmessers ist ein Federrohr, während das Zwerchfell nur als Trennzeichen dient. Das elastische Element des Niederdruckmembranmessers ist ein Wellblech. Der gemessene Druck wirkt auf dem Zwerchfell und führt dazu, dass er eine elastische Verformung nach oben (oder nach unten) unterliegt. Der Druckwert wird durch den mit dem Zwerchfell geschweißten Bindungsmechanismus angegeben.

(2) Unterschiedliche Präzisionsklassen:
Die Membran -Druckanzeige hat normalerweise eine Genauigkeitsklasse von 1,6; während die Niederdruckmembranmesser eine Genauigkeitsklasse von 2,5 hat.

(3) Unterschiedliche Messbereiche:
Zwerchfell -Druckmesser -Messbereich:

Reichweite
(MPA)

0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0,6
0 ~ 1 0 ~ 1,6 0 ~ 2,5 0 ~ 4 0 ~ 6 0 ~ 10
0 ~ 16 0 ~ 25 0 ~ 40

Messbereich mit niedrigem Druckmembran Messgerät:

Reichweite
(KPA)

Unterdruck: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 -6 ~ 0 -4 ~ 0 -2.5 ~ 0 -1.6 ~ 0

Positivdruck: 0 ~ 1,6 0 ~ 2,5 0 ~ 4 0 ~ 6 0 ~ 1 0 ~ 1,6 0 ~ 2,5

Positiver und Unterdruck: -0,8 ~ 0,8 -1,2 ~ 1,2 -3 ~ 3 -5 ~ 5 -8 ~ 8 -12 ~ 12 -20 ~ 20 -30 ~ 30

Reichweite
(MPA)

Vakuum: -0.1 ~ 0

Vakuumdruck: -0,1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0,5 -0,1 ~ 0,9 -0,1 ~ 1,5 -0,1 ~ 2,4

Druck: 0 ~ 0,06 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0,6 0 ~ 1 0 ~ 1,6 0 ~ 2,5

(4) Unterschiedliche Temperaturbereiche zur Verwendung:
Zwerchfellstock -Messgeräte Kann mit Kühler- oder Schlauchstrukturen ausgelegt werden und werden verwendet, um Hochtemperaturumgebungen zu messen. Aufgrund ihres Verknüpfungsübertragungsmechanismus können jedoch niedrige Druckmembran -Messgeräte keine Kühlgeräte verwenden.

Abschluss:

Bei der Messung des Drucks von allgemein sauberen Gasen, Wasser oder Ölflüssigkeiten können Edelstahlstahlstundenmessgeräte ausgewählt werden. Wenn das gemessene Medium jedoch eine starke Korrosivität (wie Salzsäure, feuchtes Chlorgas, Eisenoxid) aufweist, ist hohe Viskosität (wie Latex) anfällig für Kristallisation (wie Salzwasser), anfällig für Verfestigung (wie heiße Asphalt) oder enthält solide Suspended -Materie (z. B. Abwasser). Sogar das 316L -Edelstahlrohr wird durch Salzsäure korrodiert. Die suspendierten Materie oder Verunreinigungen in Asphalt und Abwasser blockieren schnell den Druckleitungslöcher des Druckmessers, wodurch das Instrument seine Funktionalität verliert.
Daher sind unter diesen Bedingungen diese beiden Arten von Nichtkontaktstunden sehr geeignet. Sie können unterschiedliche korrosionsresistente Membranmembranmaterialien nach verschiedenen starken ätzenden Medien auswählen, um den Zweck der Korrosionsprävention zu erreichen. Aufgrund des Vorhandenseins der Membranmembran kann sie verhindern, dass starke ätzende, hohe Viskosität, leicht kristallisierende und leicht zu verfestigende Medien in das Druckleitloch fließt und sicherzustellen, dass das Instrument normal funktionieren kann. Wählen Sie daher auf der Grundlage des tatsächlichen Arbeitsdrucks, den Nutzungsgewohnheiten des Unternehmens die entsprechende Art von Zwerchfell -Druckmessstich oder Membrandruckmesser aus. "
