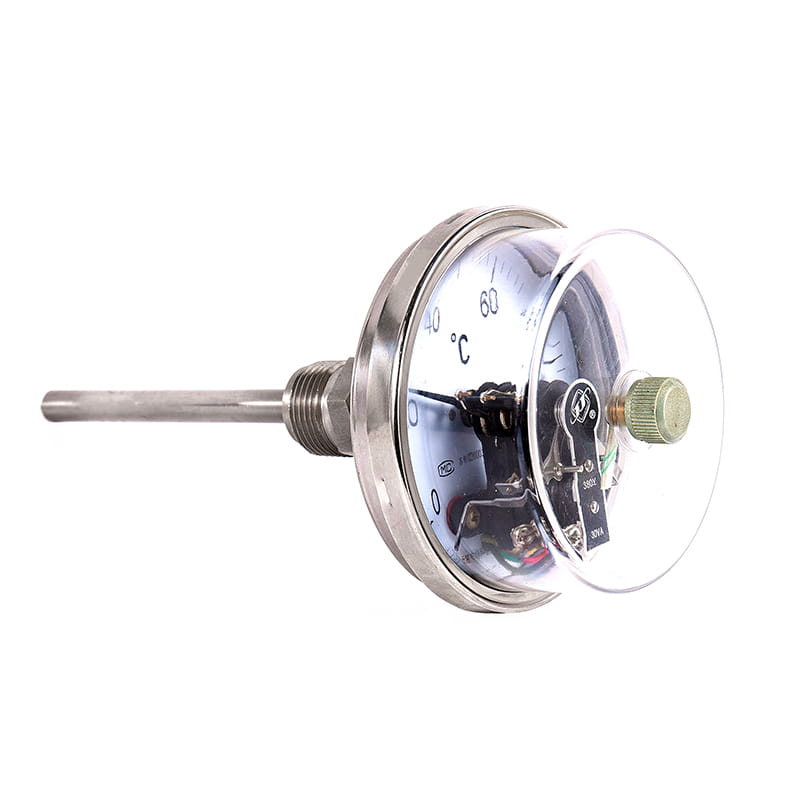

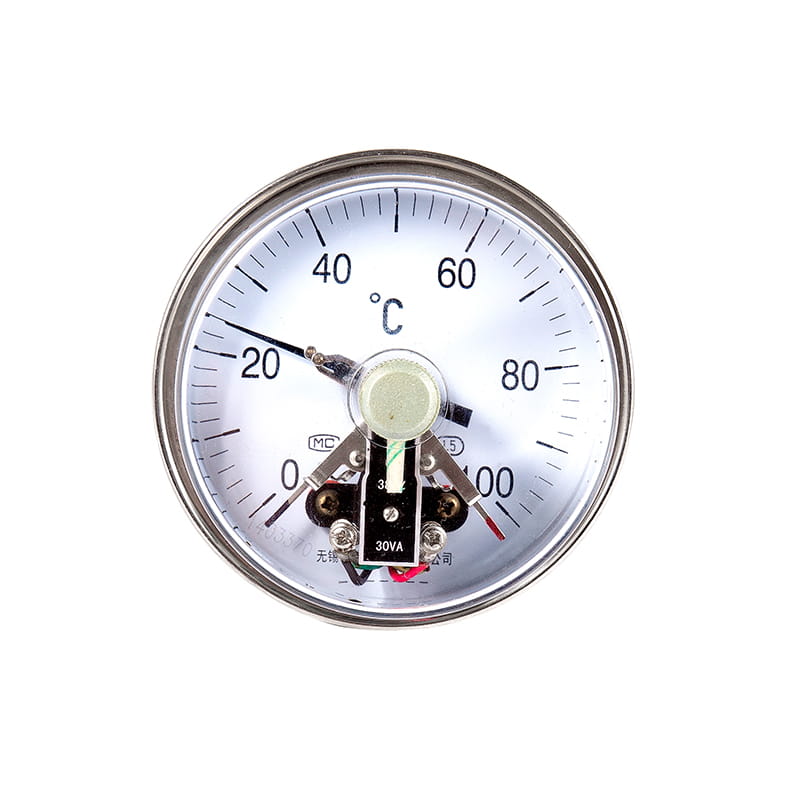

◆ Modell: WSSXC-4
◆ Technische Parameter:
| Modell | WSSXC-4 | WSSXC-5 | |||
| Nenndurchmesser (MM). | Φ 100 | Φ 150 | |||
| Anpassungsfäden | M27 × 2 | ||||
| Durchmesser des Schutzrohrs ( mm ) | 10 | ||||
| Schutzrohr stand dem Druck (dem Druck ( MPA ) | 6.3 | ||||
| Genauigkeitsklasse | 1.5 | ||||
| Messbereich ( ° C.) ) | -60 ～ 0 | 0 ～ 50 | 0 ～ 100 | 0 ～ 150 | |
| Zellwert ( ° C.) ) | 1 | 1 | 2 | 2 | |
| Messbereich ( ° C.) ) | 0 ～ 200 | 0 ～ 300 | 0 ～ 400 | 0 ～ 500 | |
| Zellwert ( ° C.) ) | 5 | 5 | 10 | 10 | |
| Einfügenlänge (MM). | L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000 | ||||
| Zeitkonstante | ≤ 40s | ||||
| Elektrische Parameter | WSSXC-3 | Kontaktkapazität: 30VA ; Maximale Spannung: 220 V ac | |||
| WSSXC-4 WSSXC-5 | Kontaktkapazität: 30VA ; Maximale Spannung: 380 V AC; 220 V DC | ||||
| Terminalblöcke Verdrahtung | 1 | 2 | 3 | 4 | |
| Obergrenzeausgang | Untergrenzeausgang | Der Ausgang ist üblich | Erdung | ||
| Schutz des Schutzes | IP55 | ||||
| Den Standard erzwingen | JB/T 8803 | ||||
| HINWEIS: Der Gelenkfaden kann in Rohrgewinde verarbeitet werden G1/2 Anwesend G3/4 und so weiter gemäß den Benutzeranforderungen. | |||||
◆ Abmessungen:
| Axiale Montage ( 01) | Radiale Montage ( 11 ) |
| 120 ⁰ Montage( 21 ) | Gimbal -Montage ( 81 ) |
| Modell | Abmessungen ( mm ) | ||||||
| D | H | L | L1 | L2 | L3 | M | |
| WSSXC-401 | Φ 107 | / | 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； ……… 2000 | 72 | 16 | 42 | M27 × 2 |
| WSSXC-411 | Φ 107 | 46 | 94 | 16 | 42 | M27 × 2 | |
| WSSXC-421 | Φ 107 | 44 | 82 | 16 | 42 | M27 × 2 | |
| WSSXC-481 | Φ 107 | 58 | 64 | 16 | 42 | M27 × 2 | |
| WSSXC-501 | Φ 150 | / | 72 | 16 | 42 | M27 × 2 | |
| WSSXC-511 | Φ 150 | 36 | 115 | 16 | 42 | M27 × 2 | |
| WSSXC-521 | Φ 150 | 44 | 82 | 16 | 42 | M27 × 2 | |
| WSSXC-581 | Φ 150 | 58 | 64 | 16 | 42 | M27 × 2 | |
