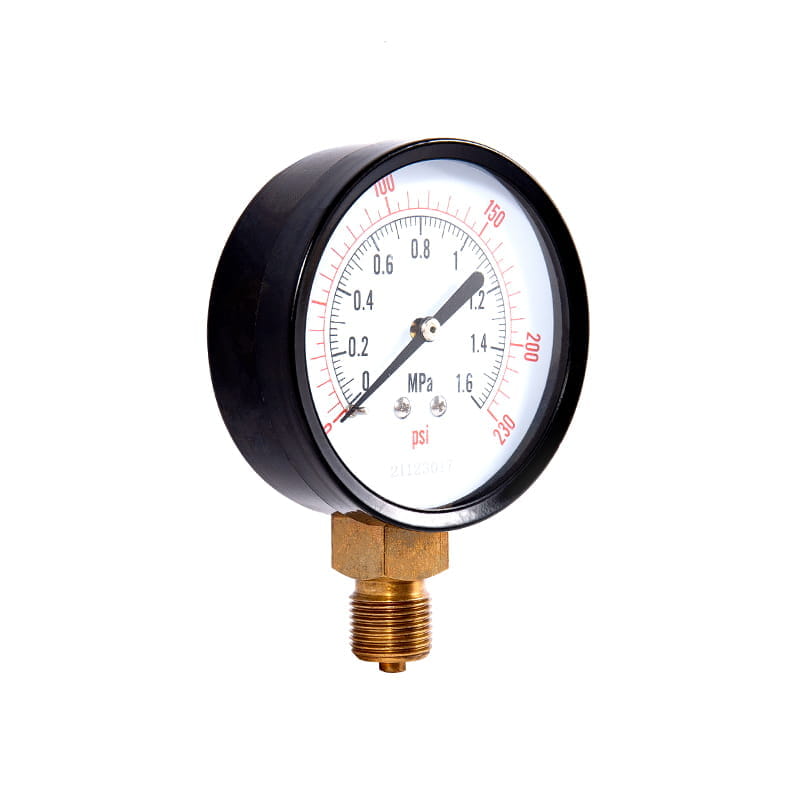

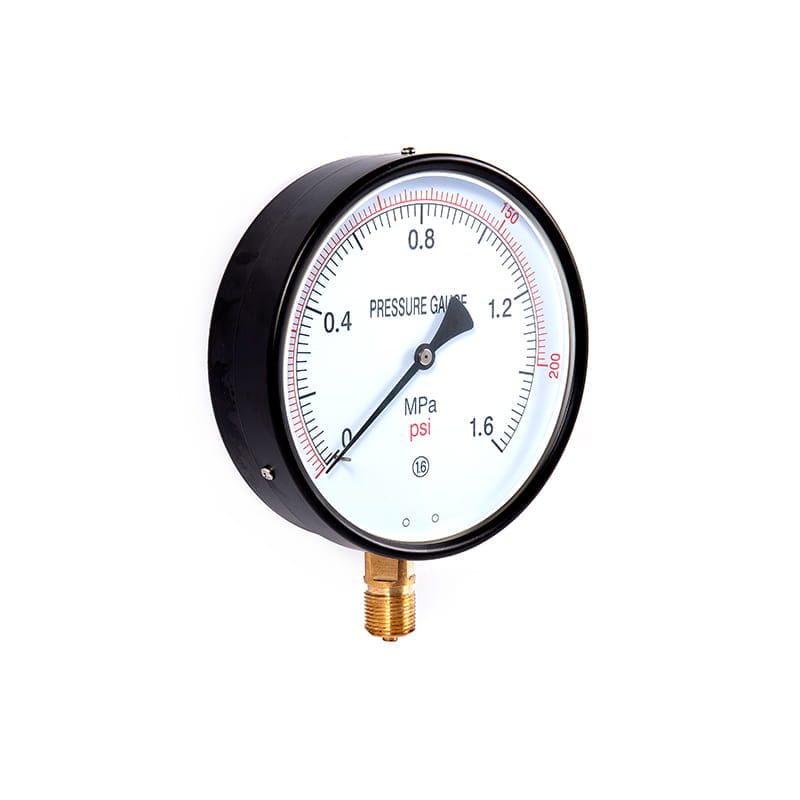

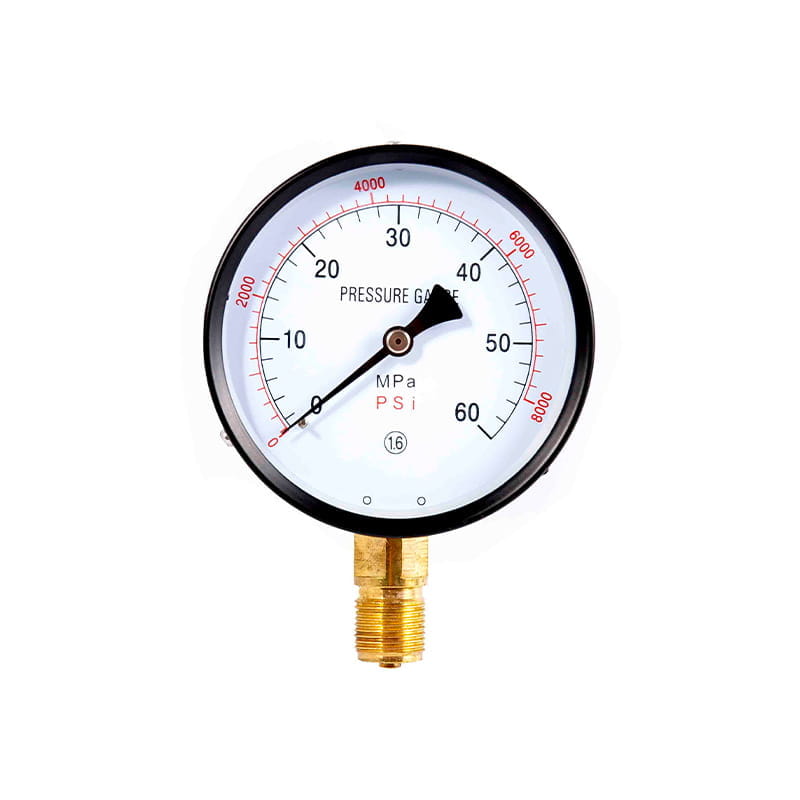

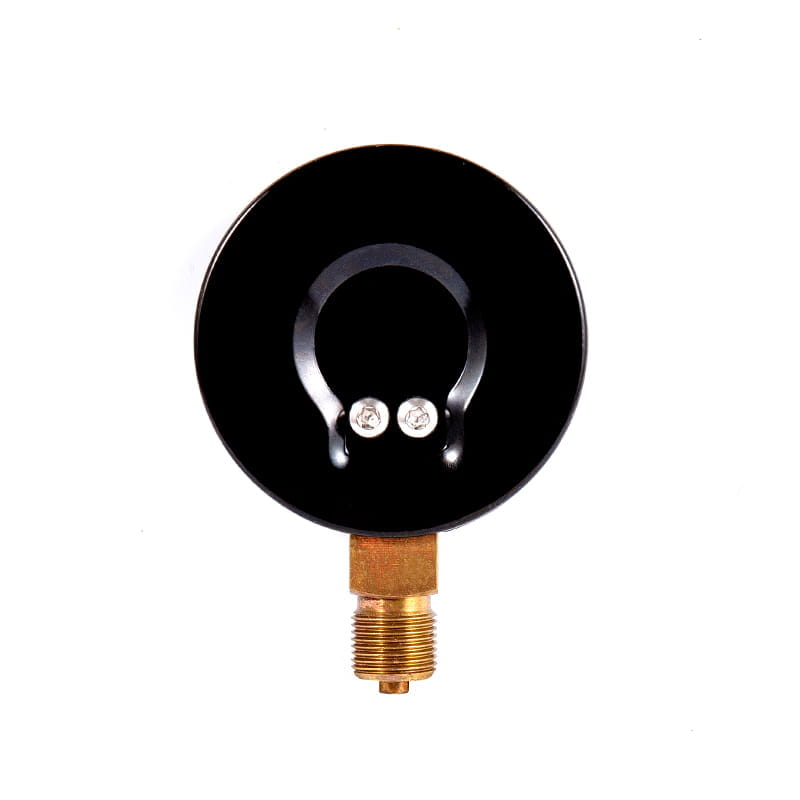

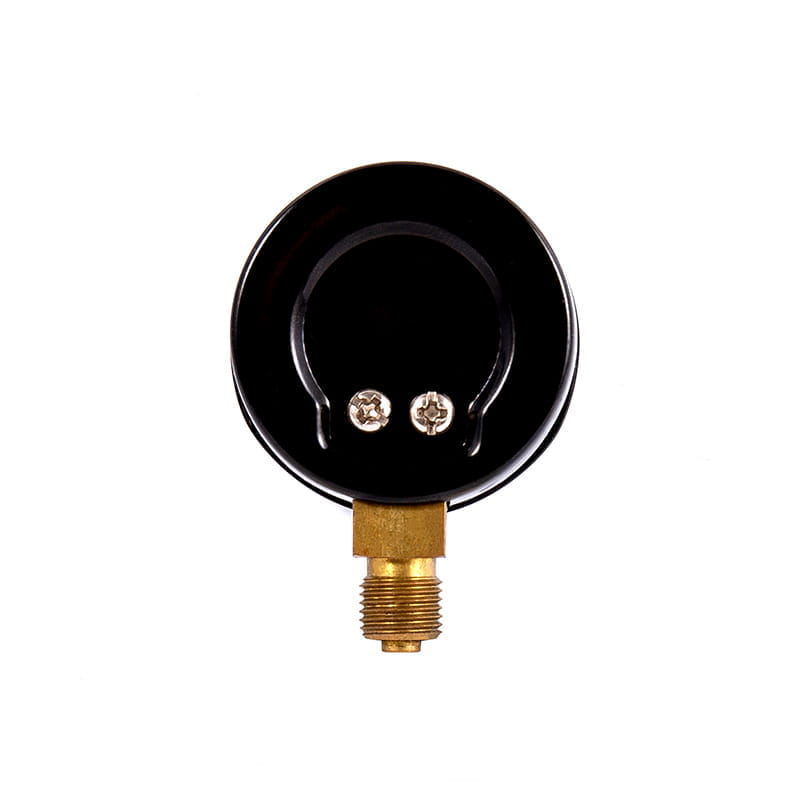

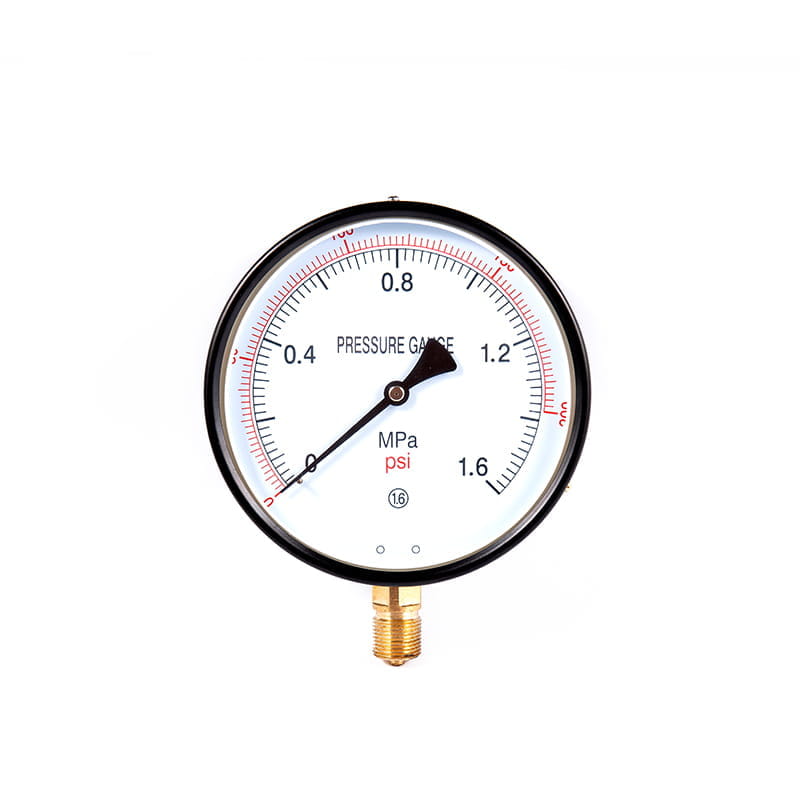

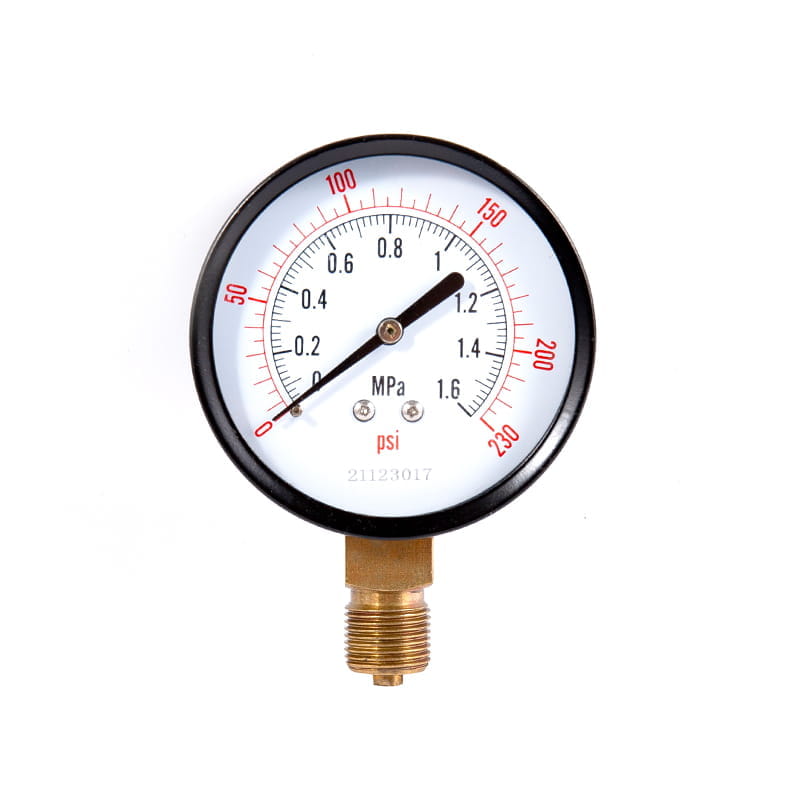

◆ Modell: Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250
◆ Verwendung: Diese Instrumentereihe eignet sich zum Messen des Drucks von Flüssigkeit, Gas oder Dampf, der keine Explosionsgefahr hat, nicht kristallisiert, nicht verfestigt und keine korrosive Wirkung auf Kupfer- und Kupferlegierung hat.
◆ In der praktischen Anwendung nach den besonderen Merkmalen verschiedener Medien (wie Ölverbot, Brandprävention, Korrosionsbeständigkeit usw.) sind die Anforderungen des Instruments unterschiedlich, so
1.1 geeignet zur Messung des Drucks von brennbaren und explosiven Medien. Es ist strengstens untersagt, mit fettigen, brennbaren Substanzen in Kontakt zu treten. Die Entfettungsbehandlung erfolgt vor dem Verlassen der Fabrik und wird ohne Fett getestet.
1.1.1 Yo Series Sauerstoffdruckanzeige
1,1.2 YH -Serie Wasserstoffdruckanzeige
1,1.3 YJ -Serie Acetylen -Druckmessgerät
1.2 Die verwendeten Materialien sind gegen die Korrosion des Mediums resistent, oder das Instrument hat keinen Einfluss auf das Medium und sorgt dafür, dass die Erkennungselemente und Schnittstellen sauber und frei von Fett sind.
1.2.1 Ya Series Ammoniakdruckanzeige
1.2.2 YDQ -Serie Stickstoffdruckanzeige
◆ Technische Parameter:
| Modellnummer | Y40 | Y50 | Y60 | Y75 | Y100 | Y150 | Y200 | Y250 | |
| Nenndurchmesser | Φ 40 | Φ 50 | Φ 60 | Φ 75 | Φ 100 | Φ 150 | Φ 200 | Φ 250 | |
| Installationsformular | Ⅰ | * | * | * | * | * | * | * | * |
| Ⅱ | / | / | * | / | * | * | * | * | |
| Ⅲ | * | * | * | * | / | / | / | / | |
| Ⅳ | / | / | * | / | * | * | / | / | |
| Ⅴ | * | * | * | * | / | / | / | / | |
| Ⅵ | / | / | * | * | * | * | / | / | |
| Steckerfaden | M10 × 1 | M14 × 1.5 | M20 × 1.5 | ||||||
| Genauigkeitsklasse | 2.5 | 1.6 | |||||||
| Messbereich （ MPA ） | Frei: -0.1 ～ 0 Druckstaubsauger: -0.1 ～ 0,06 -0.1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4 Druck: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 | ||||||||
| Umweltbedingungen der Nutzung | Temperatur: -40 ℃～ 70 ℃ | ||||||||
| Vibrationsbewertung | V · H · 3 | ||||||||
| Borden Rohrmaterial | QSN4-0.3 | ||||||||
| Schutzklasse | IP54 、 IP65 | ||||||||
| Implementierungsstandards | GB/T 1226 | ||||||||
| Hinweis: 1. Joint Threads können nach den Benutzeranforderungen angepasst werden. | |||||||||

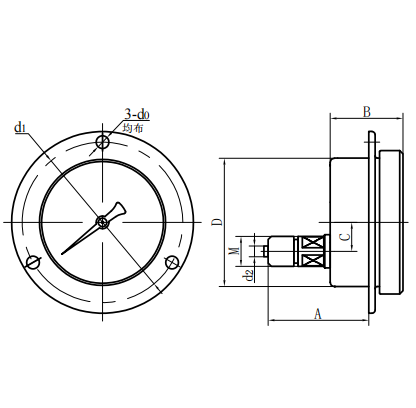

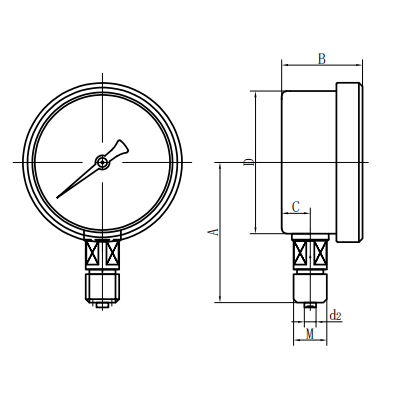

◆ Externe Dimensionen:

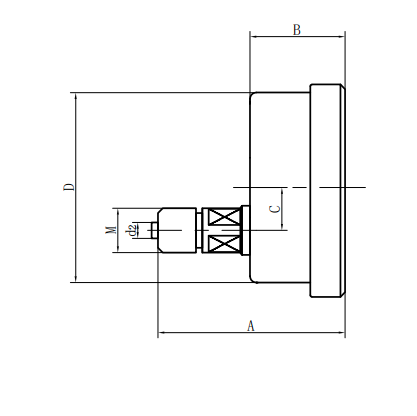

| Radial direkter Typ (ⅰ) | Axial exzentrischer direkter Typ (ⅱ) |

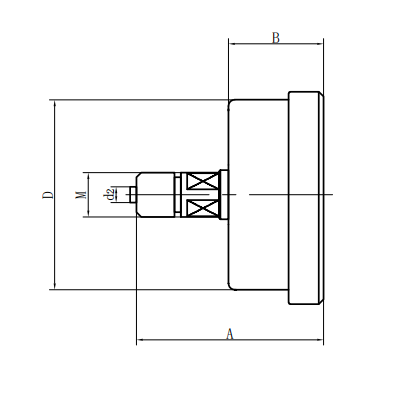

| Axial konzentrische direkte Typ (III) | Axial exzentrische Einsatztyp (iv) |

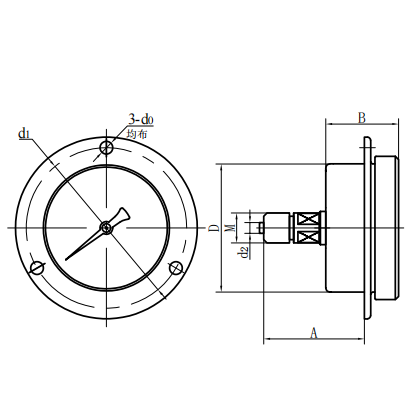

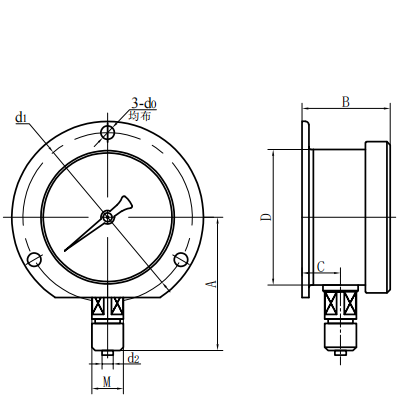

| Axiale Konzentrische Insertionstyp (v) | Radial konvexer Typ (vi) |
| Modellnummer | Gesamtabmessungen （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| Y40 －Ⅰ | 38 | 25 | 8.5 | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅲ | 45 | 26 | / | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅴ | 38 | 26 | / | Φ 41 | Φ 3.5 | Φ 53 | Φ 3.5 | M10 × 1 |
| Y50 －Ⅰ | 50 | 29 | 9.5 | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅲ | 54 | 29 | / | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅴ | 47 | 29 | / | Φ 52 | Φ 4 | Φ 64 | Φ 4 | M10 × 1 |
| Y60 －Ⅰ | 54 | 30 | 12 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅱ | 63 | 34 | 18 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅲ | 58 | 30 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅳ | 45 | 34 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅴ | 45 | 34 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅵ | 54 | 30 | 12 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅰ | 62 | 31 | 10 | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅲ | 54 | 32 | / | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅴ | 54 | 32 | / | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅵ | 62 | 32 | 10 | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y100 －Ⅰ | 89 | 44 | 17 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅱ | 83 | 44 | 30 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅳ | 68 | 44 | 30 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y100 －Ⅵ | 89 | 44 | 18 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅰ | 115 | 49 | 17 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅱ | 88 | 49 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅳ | 85 | 49 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅵ | 115 | 49 | 18 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y200 －Ⅰ | 140 | 53 | 20 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y200 －Ⅱ | 92 | 53 | 53 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅰ | 165 | 53 | 20 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅱ | 92 | 53 | 53 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
