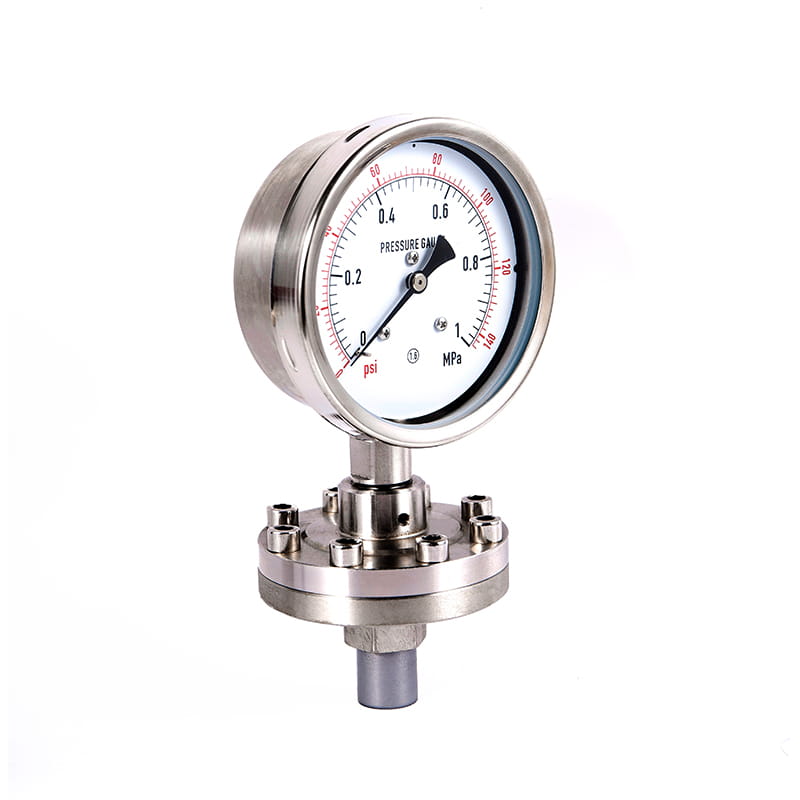

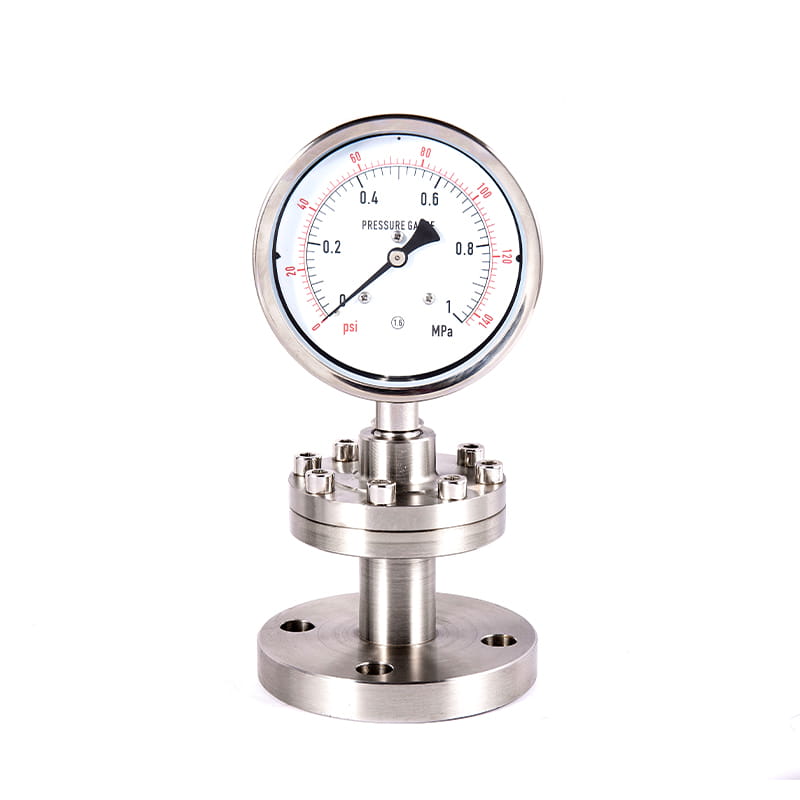

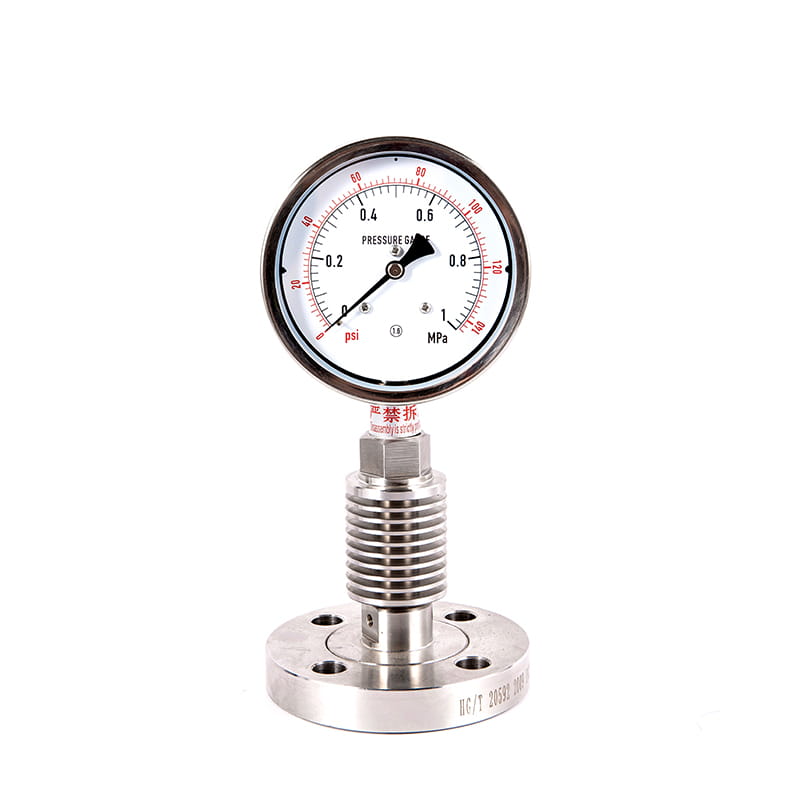

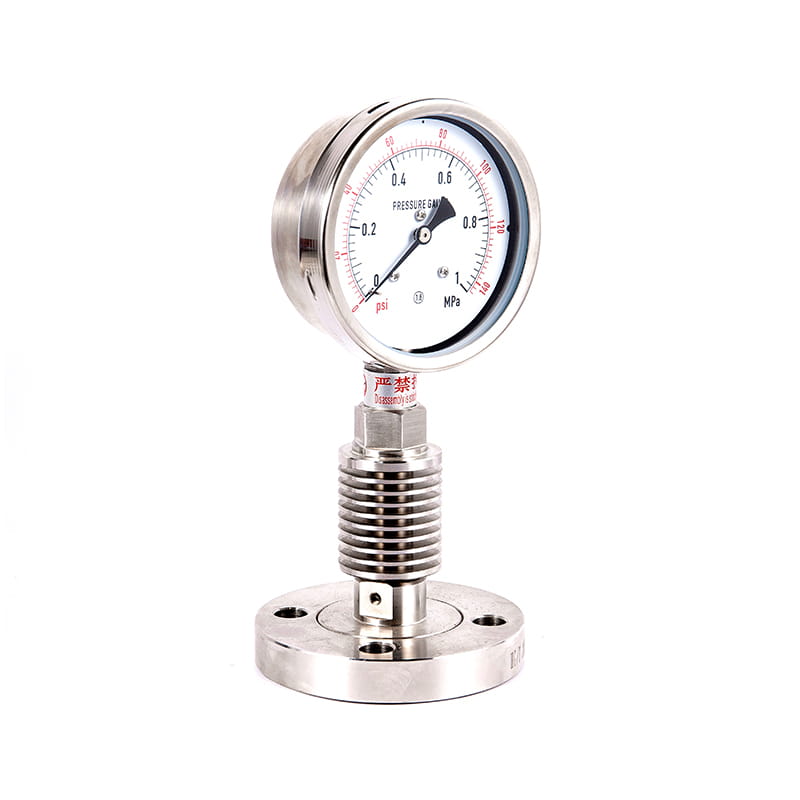

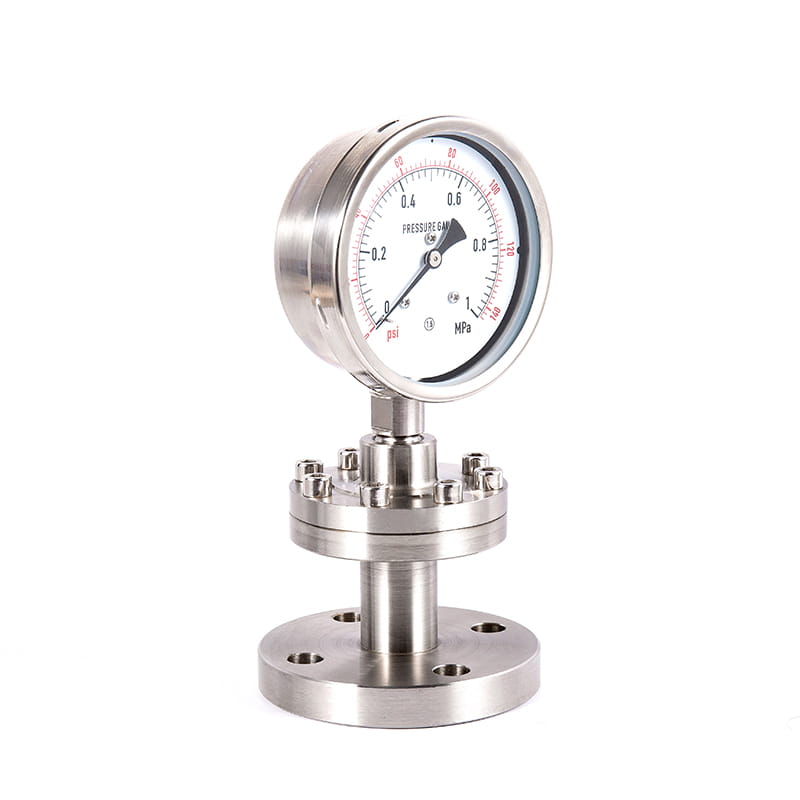

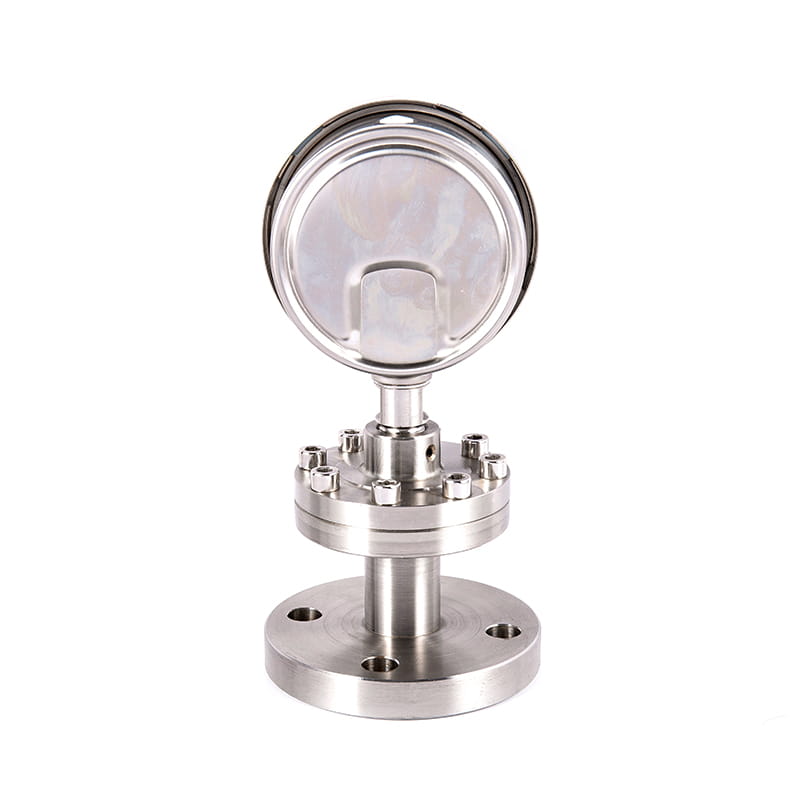

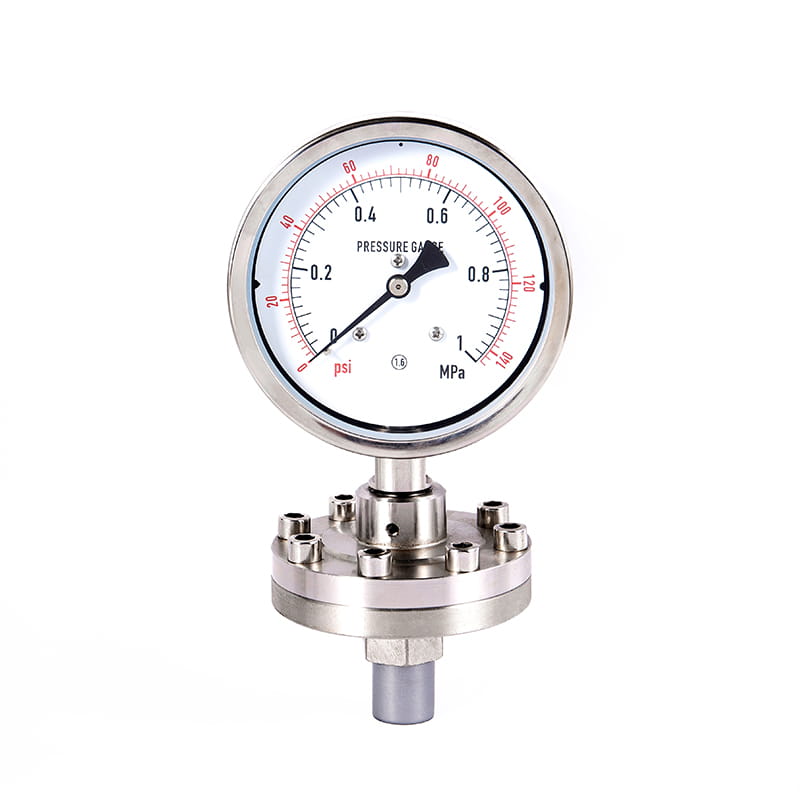

◆ Modell: y¨-ml y¨-mf y¨-mg y¨-mz y¨-mk y¨-mn y¨-ms
◆ Anwendung: Aufgrund der indirekten Messstruktur eignet sich die Membrandruckmesser für die Messung des Drucks von Flüssigkeiten, Gasen oder körnigen fließenden Feststoffen mit hoher Viskosität, leicht zu kristallisierender, starker Korrosion und hoher Temperatur. Das Isolationsmembran verfügt über eine Vielzahl von Materialien, die sich an eine Vielzahl verschiedener ätzender Medien anpassen können.
Diese Instrumente werden hauptsächlich in chemischen Fasern, synthetischen Fasern, Erdöl, Färben, Alkali, Säure, Nahrung, Medizin, Bau, Bergbau, Schmelzen und anderen Branchen verwendet.

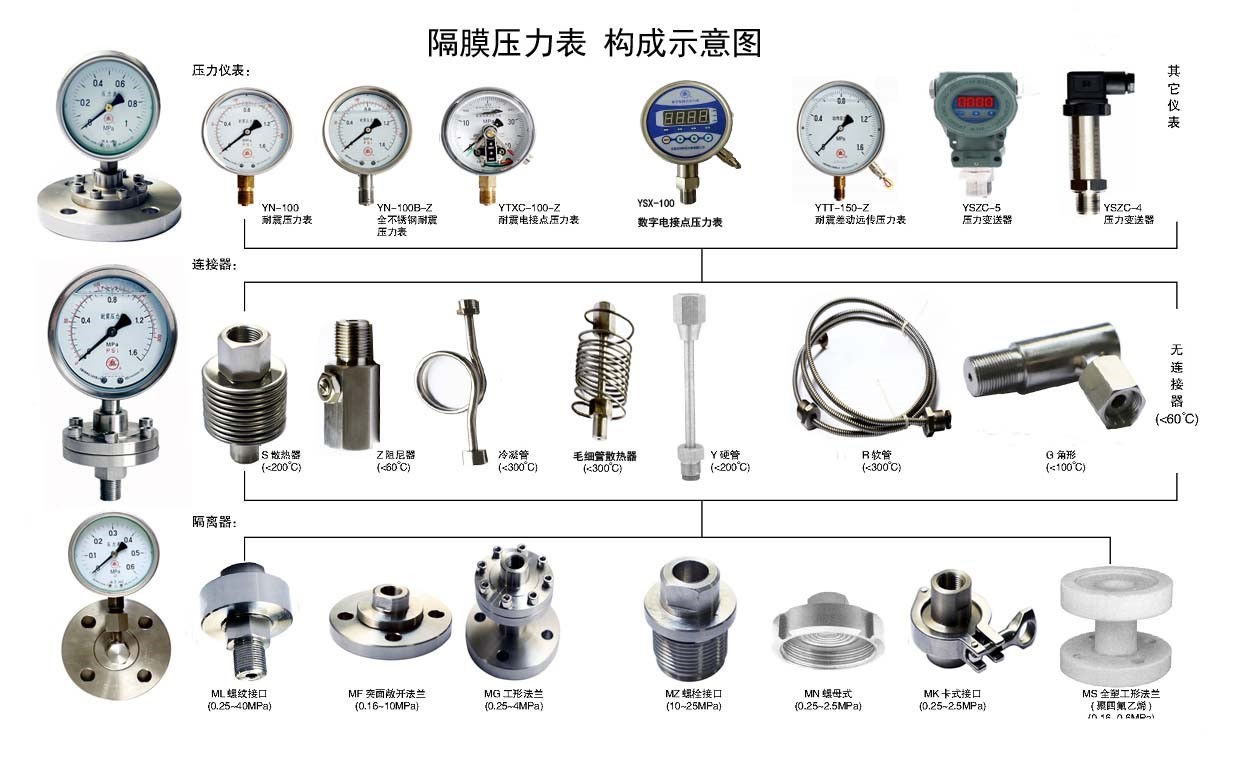

Der Messgerät dieser Art von Instrument kann in einer Vielzahl von Serien verwendet werden: allgemeiner Druckmessgerät, schockresistente Druckmesser, eine Vielzahl von Elektrokontakt-Druckmesser, eine Vielzahl von dockresistenten Elektrokontakt-Manometer, Drucksender, Ferndruckmesser, digitale Druckmesser, Druckregler und so weiter.
◆ Strukturprinzip:
Dieses Instrument ist eine indirekte Messung. Isolation Zwerchfelldeformation unter dem Druck des gemessenen Mediums, die Versiegelungsflüssigkeit wird unter Druck gesetzt, und der Druck wird auf den Druck übertragen.
Die Versiegelungsflüssigkeit wird unter Druck gesetzt, und der Druck wird in das Erkennungsinstrument durchgeführt, das den Wert des gemessenen mittleren Drucks zeigt.
◆ Technische Parameter :
| Meterkopfmodell | Verschiedene Arten von Druckinstrumenten, Drucksender, Druckregelungen usw. | |||
| Genauigkeitsklasse | 1.6 ； 2.5 | |||
| Genauigkeitsklasse （ MPA ） | 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 | |||
| Zwerchfellmaterial | Spitznamen | Material | Spitznamen | Material |
| 1 | 0cr18ni12mo2 | 5 | Hastelloy C (H276C) | |
| 2 | Sus304 | 6 | Monel -Legierung (CU30NI70) | |
| 3 | Sus316 | 7 | Tantal (TA) | |
| 4 | Sus316l | 8 | Fluoroplastisch (PTFE) | |
| Isolatormaterial | 1cr18ni9; 304; 316; 316L; F4; PVC usw. | |||
| Dichtung Dichtungsmaterial | NBR; Medizinisches Silikonkautschuk; Ptfe; Graphit; Fluoroelastomer; usw. | |||
| Füllungsleitungsflüssigkeit | Methylsilikonöl, Pflanzenöl, Glycerin, fluoriertes Öl usw. | |||
| Temperatureffekt | Da die thermische Expansion der leitenden Flüssigkeit und die Steifigkeit des Zwerchfells mit der Temperatur zusammenhängen, beträgt der Fehlerwert 0,1%/° C, wenn die Betriebstemperatur von 20 ± 5 ° C abweicht. | |||
| Korrosionsschutz | Diese Leistung umfasst die Korrosionsmerkmale der Umgebung und des Messmediums, und das Material des Isolators, des Zwerchfellblatts und der Versiegelungswaschmaschine kann gemäß den Anwendungsbedingungen ausgewählt werden. | |||
| Levelunterschied | Schlauch verbundene Zwerchfellstunde in der Installation Wenn der Messpunkt und der Druckmesser in unterschiedlichen Höhen liegen. Die durch die Druckdifferenz △ P erzeugte Flüssigkeitsspiegel -Differenz beeinflusst den gemessenen Wert des Instruments, die Formel: △ p = spezifisches Gewicht der Dichtungsdifferenz × Flüssigkeitsniveau. | |||
| Implementierungsstandards | JB/T 8624 | |||
| Hinweis: 1 kann der Connector -Thread gemäß den Benutzeranforderungen angepasst werden. 2 、 Flanschverbindung kann gemäß den Nutzeranforderungen Flanschstandard angepasst werden. | ||||

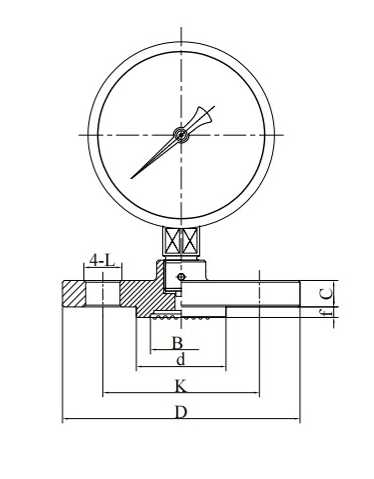

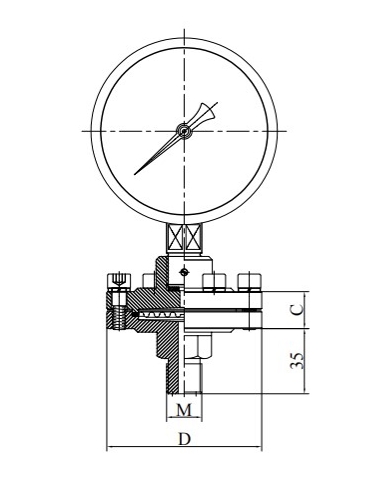

◆ Größe und Installationsschema von Isolator:
| (Ml) Gewindeschnittstelle | (MF) Open Face Flansch |
