Kernhandbuch für Modell, Struktur und Material des photoelektrischen Kontaktsteinmessgeräts

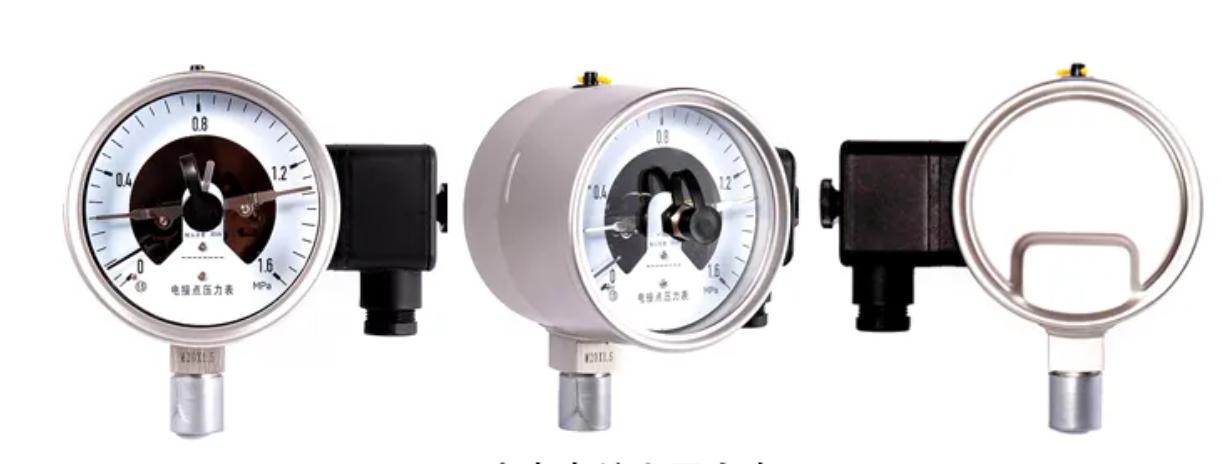

Photoelektrischer Kontaktsteinmessgerät

Der photoelektrische Kontakt Manometer ist ein intelligentes Instrument, das Druckmessung, Anzeige und automatische Steuerung integriert. Es erkennt den Druckwert durch nichtkontakte photoelektrische Erfassungstechnologie und kann ein Schaltsignal ausgeben, wenn der Druck die voreingestellte obere oder untere Grenze erreicht, wodurch der Start- oder Stopp der externen Geräte (wie Wasserpumpen, Motoren, Alarme usw.) gesteuert wird.

Sie können es als einen sehr "intelligenten" und "sicheren" Druckschalter betrachten, der mit einem intuitiven Zeiger -Zifferblatt ausgestattet ist.
Bei der Steuerung der industriellen Automatisierung wirkt sich die Genauigkeit der Drucküberwachung und des Alarms direkt auf die Sicherheit und Effizienz der Produktion aus. Die photoelektrische Kontaktsteinmesser als Schlüsselinstrument mit Mess- und Kontrollfunktionen bildet die Modellauswahl, die strukturelle Konstruktion und die Materialeigenschaften häufig den Kern des Auswahlprozesses. Heute werden wir Sie dazu veranlassen, diese drei Kerndimensionen zu zerlegen und Ihnen dabei zu helfen, die wichtigsten Auswahlpunkte schnell zu erfassen.

1 ， Häufige Modelle für photoelektrische Kontaktsteinmessgeräte
· YXC -Serie: Grundlegende photoelektrische Kontaktdurchdrückung des Typs, geeignet für allgemeine industrielle Umgebungen.
· YXG -Serie: High Precision Type mit Messgenauigkeit von bis zu 0,5 Grad.
· YXK -Serie: Explosionssicherer Typ, geeignet für brennbare und explosive Umgebungen.
· YXW -Serie: Sanitärtyp. Speziell für die Lebensmittel- und Pharmaindustrie entwickelt.
· YXF -Serie: Korrosionsbeständiger Typ, geeignet für hochkarrosive Medien.

2, Struktur: Drei Kernkomponenten bestimmen die Leistung des Instruments
Die Struktur des photoelektrischen Kontaktsteinmessgeräts richtet sich nach "präzisen Messungen zuverlässiger Alarm" und besteht hauptsächlich aus drei Hauptmodulen. Jede Komponente hat eine klare Aufteilung der Verantwortlichkeiten:

· Messmechanismus: Die Kernkomponente ist die Bourdon -Röhre. Wenn das gemessene Medium in das Rohr gelangt, wird aufgrund des Drucks der Röhrchenverformung einer Verformung erfasst, und diese Verformung wird durch den Verbindungsstab übertragen, um den Zeiger zu drehen, wodurch die mechanische Anzeige des Druckwerts erreicht wird.

· Photoelektrischer Umwandlungsmechanismus: Es besteht aus einer Schattierungsplatte, einer Lichtquelle und einem photoelektrischen Sensor. Wenn sich der Zeiger (oder die mit dem Zeiger verbundene Schattierplatte) in die voreingestellte Position der oberen oder unteren Grenze dreht, blockiert die Schattierungsplatte oder leitet die Lichtquelle, wodurch der photoelektrische Sensor ausgelöst wird, um ein Schaltsignal zu senden, wodurch Druckalarm oder Steuerung erreicht wird.

· Schale und Anschlussbox: Die Schale schützt die internen Komponenten, während das Anschlussbox verwendet wird, um die Steuerschaltung anzuschließen. Einige Modelle können Wärmeableitungen oder Dichtungsstrukturen umfassen, die für verschiedene Umgebungen geeignet sind.

3, Material: Anpassung an Arbeitsbedingungen ist der Schlüssel
Die Materialauswahl sollte auf dem zu gemessenen Medium (wie ätzenden Flüssigkeiten, Hochtemperaturgasen) und der Umgebung (wie Luftfeuchtigkeit, Staub) basieren. Die Kernkomponentenmaterialien sind wie folgt.

· Bourdon Tube:

Gemeinsame Medien (Wasser, Luft): Kupferlegierung (H62 -Messing), niedrige Kosten und gute Zähigkeit;

Korrosive Medien (Säure- und Alkali -Lösungen): 316L Edelstahl mit starker Korrosionsbeständigkeit;

Hochtemperaturmedium (> 150 ℃): Hastelloy Legierung, resistent gegen hohe Temperaturen und Kriechen.

·Fall:

Normale Umgebung: ABS Engineering Kunststoff, Leicht und isoliert;

Harte Umgebungen (im Freien, chemische Zonen): 304 Edelstahl, rostsicher, auf Impact-resistent.

·Verbindung:

In Übereinstimmung mit dem Federrohrdesign, um Korrosion durch verschiedene Metalle im Kontakt zu verhindern, werden häufig 304 Edelstahl und Messing verwendet.

· Versiegelungsteile:

Nitrilkautschuk: Öle und Wasser resistent, mit einem Temperaturbereich von -40 bis 120 Grad Celsius.

Fluorkautschuk: Geeignet für starke ätzende und hochtemperische Medien mit einem Temperaturbereich von -20 bis 120 Grad Celsius.

Zusammenfassung:
Um die richtige photoelektrische Kontaktstundenmesser auszuwählen, liegt der Schlüssel in "Verständnis des Modells, um die Anforderungen zu bestimmen, die Struktur und Leistung zu erfassen und das geeignete Material für die spezifischen Anwendungsbedingungen zu wählen".

Wir werden auch die Installations-, Kalibrierungs- und praktischen Betriebstechniken des Instruments teilen. Wenn Sie weitere Vorschläge oder Fragen haben, können Sie uns jederzeit an uns wenden! "
