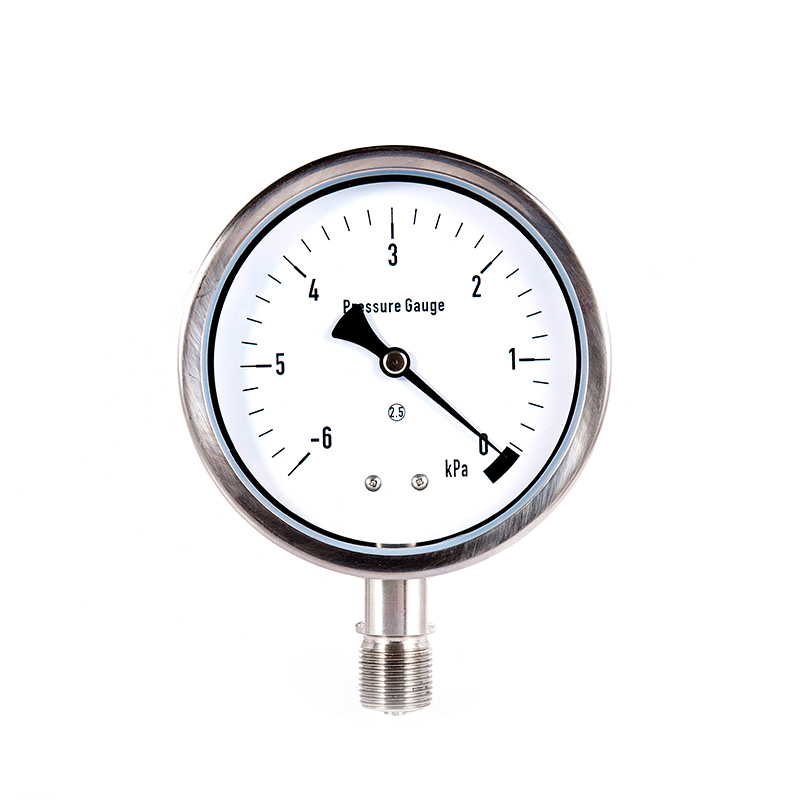

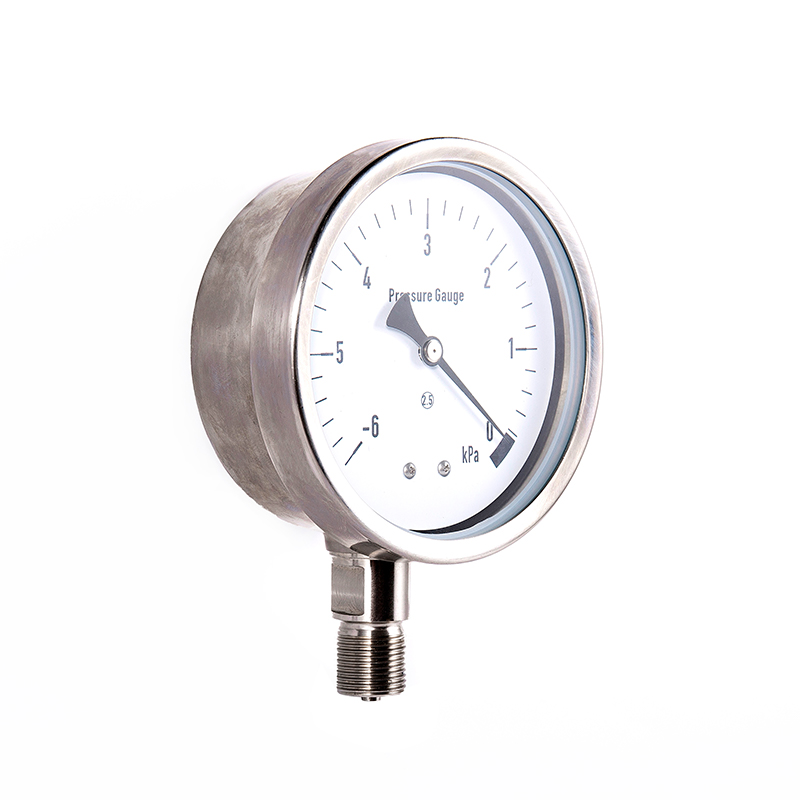

◆ Modell: YEB60 YEB100 YEB150
◆ Verwenden: Diese Instrumentereihe eignet sich zur Messung der niedrigen Mikropresse von Gasen ohne Explosionsgefahr, Nichtkristallisation, Nichtkondensation und einigen ätzenden Gasen. Das Instrumentenhülle und das Druckhandbuch besteht aus 1CR18NI9, und die Membranbox besteht aus 0CR17NI12MO2, 316, 316L.
◆ Technische Parameter:
| Modellnummer | Yeb60 | YEB100 | YEB150 | |
| Nenndurchmesser | Φ 60 | Φ 100 | Φ 150 | |
| Montagetyp | Ⅰ | * | * | * |
| | Ⅱ | / | * | * |
| | Ⅲ | * | / | / |
| | Ⅳ | / | * | * |
| | Ⅴ | * | / | / |
| Steckerfaden | M14 × 1.5 | M20 × 1.5 | ||
| Genauigkeitsklasse | 1.6 ； 2.5 | |||
| Messbereich （ KPA ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12-20 ～ 20 | |||
| Umweltbedingungen der Nutzung | Temperatur : -25 ℃～ 55 ℃； Relative Luftfeuchtigkeit ： ≤ 80 ％ | |||
| Vibrationsbewertung | V · H · 2 | |||
| Membranboxmaterial | 0cr17ni12mo2 、 Sus316 、 Sus316l | |||
| Gehäuse, Steckermaterial | 1cr18ni9 、 Sus304 | |||
| Schutzklasse | IP65 | |||
| Implementierungsstandards | JB/T 9274 | |||
| Hinweis: 1. Joint Threads können nach den Benutzeranforderungen angepasst werden. | ||||
◆ Externe Dimensionen:
| Radial direkter Typ (ⅰ) | Axial exzentrischer direkter Typ (ⅱ) |
| Axial konzentrische direkte Typ (III) | Axial exzentrische Einsatztyp (iv) |
| Axiale Konzentrische Insertionstyp (v) | Radial konvexer Typ (vi) |
| Modellnummer | Gesamtabmessungen （ mm ） | ||||||
| A | B | C | D | E | D2 | M | |
| Yeb60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4.5 | M10 × 1 |
| Yeb60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4.5 | M10 × 1 |
| | | | | | | | |
| YEB100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| YEB100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| YEB150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| YEB150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
