Was ist eine abgelegene Druckanzeige?

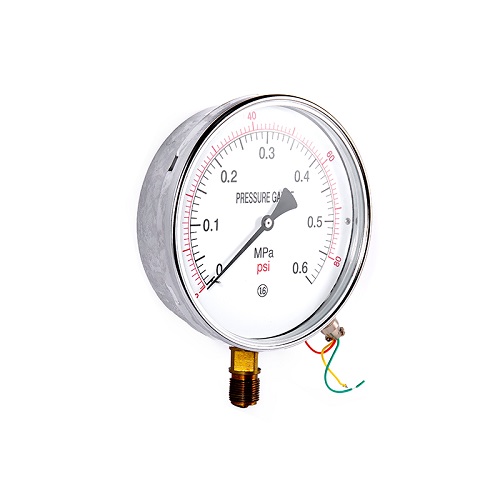

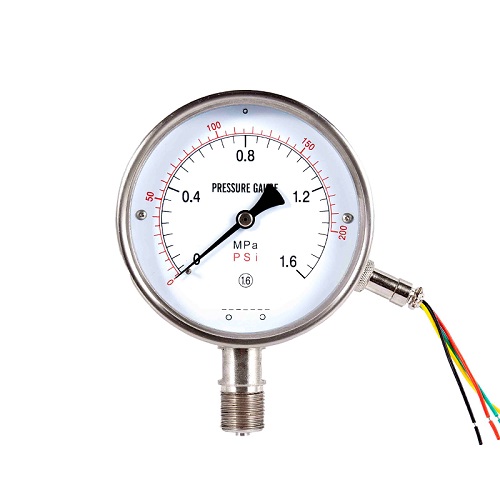

Fernübertragungsdruckmesser
In der industriellen Produktion und in verschiedenen technischen Bereichen ist die Druckmessung eine entscheidende Aufgabe. Fernübertragungsdruckmessgeräte , als Instrumente, die Druckwerte in elektrische Signale umwandeln und remote übertragen, spielen eine unersetzliche Rolle. Sie können nicht nur die Druckwerte in Echtzeit anzeigen, sondern auch Daten an das Fernbedienungszentrum übertragen, wodurch die Bediener jederzeit überwacht und angepasst werden können.
Lassen Sie uns heute in die Modelle, Strukturen und Materialien der Fartray -Druckmessgeräte eintauchen.

1. Enthüllung der Bedeutung von Modellnummern
Die Modellnummer des Ferndruckmessers enthält normalerweise viele Informationen. Die Namensregeln für die Modelle verschiedener Hersteller können geringfügig variieren, aber im Allgemeinen folgen sie bestimmte Muster. Nehmen Sie das gemeinsame YTZ-150 als Beispiel:
"Y" repräsentiert eine Manometer, die das universelle Symbol für Manometerprodukte ist, was darauf hinweist, dass sie zur Kategorie der Druckmessinstrumente gehört.
"TZ" zeigt im Allgemeinen die Fernübertragungsmethode an, wie z. B. die Remote -Übertragung des Widerstands. Hier zeigt es an, dass diese Gesprächsmesser durch Widerstandsänderungen eine Remote -Übertragung von Drucksignalen erreicht.
"150" zeigt an, dass der Nominaldurchmesser des Dehnungsteils 150 mm beträgt. Der größere Zifferblattdurchmesser macht die Messwerte klarer und ist für Situationen geeignet, in denen der Druckwert aus der Ferne beobachtet werden muss.
Darüber hinaus folgen auf einigen Modellen andere Buchstaben. Zum Beispiel könnte "Z" auf einen schockresistenten Typ hinweisen, was darauf hinweist, dass diese Ferndruckmesser eine gewisse Fähigkeit hat, mechanischer Vibration zu widerstehen, und für Arbeitsumgebungen mit Schwingungen geeignet ist. "B" könnte Edelstahlmaterial darstellen, was bedeutet, dass die Druckanzeige Edelstahl als Material aus wählt, wodurch der Korrosionswiderstand verbessert und zur Messung des Drucks aus korrosiven Medien geeignet ist.

2. umfassende Analyse der internen Struktur
Die Ferndruckmesser besteht hauptsächlich aus dem Messenteil, Widerstandselementen, Übertragungsmechanismus, Wohn- und Verbindungsschnittstelle usw.
Messabschnitt: Die Kernkomponente ist das Bourdon -Rohr, bei dem es sich um ein hohles Metallrohr handelt, das in eine bestimmte Form gebogen ist (normalerweise in Form eines C). Wenn der Druck des gemessenen Mediums in das Bourdon -Rohr gelangt, werden die Röhrenden aufgrund der Kraft eine elastische Verformung durchlaufen. Je größer der Druck ist, desto offensichtlicher ist die Verformung. Diese Verformung ist die Grundlage für die Druckmessung, und die nachfolgende Signalumwandlung und -anzeige basieren darauf.
Widerstandselement: Normalerweise wird ein gleitendes Potentiometer verwendet. Die Bürste ist mit dem Getriebemechanismus des Federrohrs verbunden. Wenn sich der Federrohr aufgrund von Druck ändert, wird die Bürste auf das Potentiometer schieben, wodurch der Widerstandswert des Potentiometers geändert wird. Diese Änderung des Widerstandswerts ist proportional zum gemessenen Druck und erreicht die Umwandlung vom Drucksignal zum Widerstandssignal.
Transmissionsmechanismus: Es besteht aus Verbindungsstäben, Zahnrädern usw. Es fungiert als "Brücke" und als "Verstärker". Einerseits überträgt es die geringfügige Verformung des Federrohrs auf die Bürste, wodurch es den Potentiometer auf den Potentiometer gleitet. Andererseits verstärkt es die leichte Verschiebung des Federrohrs und treibt den Zeiger auf, um sich auf dem Zifferblatt zu drehen, um den Druckwert lokal anzuzeigen.
Schale: Seine Hauptfunktion besteht darin, die inneren Komponenten zu schützen, Staub, Feuchtigkeit, mechanische Kollisionen usw. zu verhindern, da die inneren Präzisionsteile beschädigt werden. Gemeinsame Schalenmaterialien umfassen Kohlenstoffstahl und Edelstahl. Kohlenstoffstahlschalen haben geringere Kosten und eignen sich für allgemeine Arbeitsumgebungen. Edelstahlschalen haben eine bessere Eigenschaften der Rostverhütung und Korrosionsbeständigkeit und eignen sich für harte Umgebungen wie solche mit feuchten Bedingungen oder korrosiven Gasen oder Flüssigkeiten.
Verbindungsschnittstelle: Dies wird verwendet, um die getesteten Geräte an die Pipeline zu verbinden. Die gemeinsame Verbindungsmethode ist die Gewindeverbindung. Beispielsweise wird die Gewindespezifikation von M20*1.5 häufig verwendet. Diese Verbindungsmethode ist für die Installation geeignet und verfügt über eine gute Versiegelungsleistung, um sicherzustellen, dass das getestete Medium nicht läuft.

3. Materiale Auswahl
Die Auswahl der Materialien für jede Komponente des Ferndruckmessers wirkt sich direkt auf die Leistung, die anwendbare Reichweite und die Lebensdauer aus:
Borden Rohrmaterial:
Kupferlegierung: wie Phosphorbronze usw. besitzen eine gute Elastizität und Korrosionsresistenz und haben relativ niedrige Preise. Sie eignen sich zum Messen des Drucks von Flüssigkeiten, Gasen oder Dämpfen, die keine Explosionsgefahr haben, nicht kristallisieren, nicht verfestigen und keine Korrosion für Kupfer- und Kupferlegierungen verursachen. Zum Beispiel werden sie zur Messung des Drucks gemeinsamer Medien wie Wasser und Luft verwendet.
Edelstahl: Materialien wie 304/316/316L Edelstahl besitzen eine extrem starke Korrosionsbeständigkeit. Sie eignen sich zum Messen des Drucks von Flüssigkeiten, Gasen oder Dämpfen, die eine schwache alkalische Natur aufweisen, aber kein Explosionsrisiko, nicht kristallisieren und nicht verfestigen. Sie werden in Branchen wie Chemieingenieurwesen, Erdöl und Arzneimitteln häufig eingesetzt. Die gemessenen Medien in diesen Branchen haben häufig bestimmte korrosive Eigenschaften.
Schalenmaterial:
Kohlenstoffstahl: Es ist kostengünstig, einfach zu verarbeiten und kann die Schutzanforderungen für Druckmessgeräte in allgemeinen Umgebungen erfüllen. In einigen Fällen, in denen der Korrosionswiderstand nicht sehr gefordert ist und die Umgebung ohne korrosive Substanzen relativ trocken ist, z.
Edelstahl: Es hat hervorragende Eigenschaften der Anti-Rust- und Korrosionsresistenz. Selbst in feuchten oder Umgebungen mit korrosiven Gasen oder Flüssigkeiten kann es lange stabil funktionieren. In Branchen wie Chemieingenieurwesen, Marine Engineering und Lebensmittelverarbeitung, in denen die Arbeitsbedingungen hart sind, sind aus rostfreiem Stahl abgehüllten Fernübertragungsstücken eine bessere Wahl.
Steckermaterial:
Kupferstecker: Wird normalerweise in Verbindung mit Kupferlegierungs -Federröhrchen verwendet, ist für Druckmesssysteme ohne ätzende Medien geeignet. Es verfügt über eine gute Kompatibilität mit Kupferlegierungs -Federröhren und kann eine hervorragende Anschluss- und Versiegelungsleistung gewährleisten.
Edelstahlgelenk: In Kombination mit Edelstahl -Federrohr eignen sich sie für Situationen mit korrosiven Medien. Sein Korrosionsbeständigkeit ist mit dem des rostfreien Federröhrchens kompatibel und verhindert effektiv Leckage und andere Probleme am Gelenk aufgrund von Medienkorrosion, wodurch die Zuverlässigkeit und die Lebensdauer des gesamten Systems verbessert werden.
Zusammenfassung:
Das Modell, die Struktur und das Material des Ferndruckmessers sind miteinander verbunden und sich gegenseitig einflussreich. Bei der Auswahl einer Ferndruckmesser müssen diese Faktoren auf der Grundlage des spezifischen Anwendungsszenarios, den Merkmalen des gemessenen Mediums und der Messgenauigkeitsanforderungen umfassend berücksichtigt werden. Nur auf diese Weise kann die Ferndruckmesser während ihres Betriebs stabil und zuverlässig funktionieren, was eine genaue Druckdatenunterstützung für die industrielle Produktion und den Ingenieurbau bietet. Wir hoffen, dass durch diese Einführung jeder ein tieferes Verständnis und Kenntnis von Ferndruckmessgeräten haben kann.
