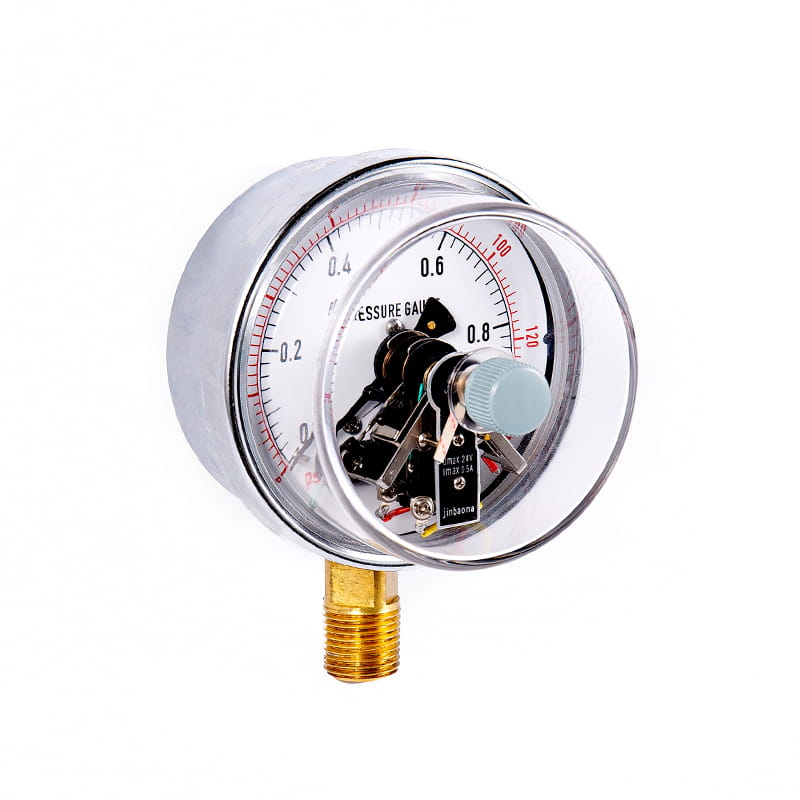

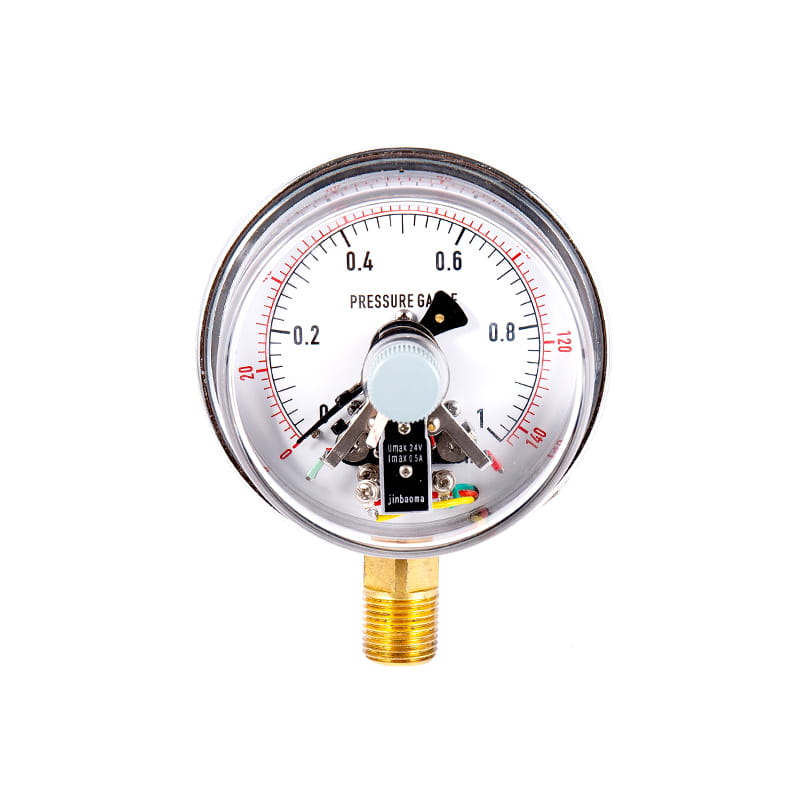

YXCM -Serie Magnetische empfindliche elektrische Kontaktdruckanzeige

◆ Modell: Yxcm100 yxcm150

◆ Uses: This kind of instrument is an ideal alternative to the magnetic-assisted electric contact pressure gauge, it retains the advantages of the traditional electric contact pressure gauge with intuitive indication and simple adjustment, and makes fundamental improvements to the inside of the instrument, using magnetic induction integrated circuit to collect signals, with no mechanical contact, no spark anti-interference, fast and sensitive response, safe and reliable work, accurate signal setting and other characteristics. Es kann leicht mit miteinander verbunden werden mit PC Boards, Optokoppler, Programmcontroller und andere elektronische Schaltkreise und können direkt kleine Stromrelais oder Schütze fahren.

Das Instrument eignet sich zur Messung des Drucks von Flüssigkeiten, Gasen oder Dämpfen, die nicht explosiv, nicht kristallisiert, nicht lösend sind und keine korrosiven Auswirkungen auf Kupfer- und Kupferlegierungen haben.

◆ Wenn es notwendig ist, eine dockfeste Druckanzeige zu erstellen, kann er mit Glycerin oder Silikonöl gefüllt werden.

Holen Sie sich ein Zitat

◆ Technische Parameter:

Modell		Yxcm100			Yxcm150
Nenndurchmesser		Φ 100			Φ 150
Montagetyp	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Anpassungsfäden		M20 × 1.5
Genauigkeitsklasse		1.6
Messbereich （ MPA ）		WAHR Raum: -0.1 ~ 0 Druckvakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4 Druck: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Umweltbedingungen der Nutzung		Temperatur: -10 ° C ~ 55 ° C; Relative Luftfeuchtigkeit: ≤ 75 %
Elektrische Parameter		★ Maximale Ladung: 5a 220 V AC; 5a 30V DC ★ Stromversorgungsspannung: 24 V DC ★ Stromverbrauch: ≤ 1,5 Va ★ Elektrisches Leben: 105 mal ★ Kontrollmodus: Einstellbare obere und untere Grenzwerte in vollem Maßstab, obere obere Grenzen (doppelte obere Grenzen), untere untere Grenzwerte (doppelte untere Grenzwerte) und andere langsame magnetische Induktionsschalter
Verdrahtung		Luftfahrtstopfen	1	2		3	4	5
		Linie Farbe	Rot	Grün		Gelb	Schwarz	Palme
		Ausgangsterminals	Obergrenze	Untergrenze		öffentlich	Stromversorgung Negative Elektrode	Stromversorgung Kathode
Vibrationswiderstand		V · H · 3
Bourdon Rohrmaterial		QSN4-0.3
Schutz des Schutzes		IP54
Den Standard erzwingen
HINWEIS: Der gemeinsame Gewinde kann gemäß den Benutzeranforderungen in Rohrgewinde oder verjüngte Rohrgewinde verarbeitet werden (siehe Auswahlhandbuch).

◆ Abmessungen:

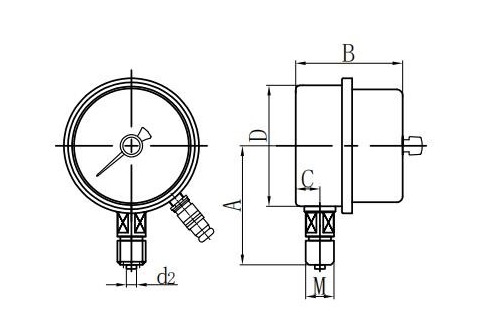

Radial direkt (I.)

Axial Exzentrisch direkt (ii.)

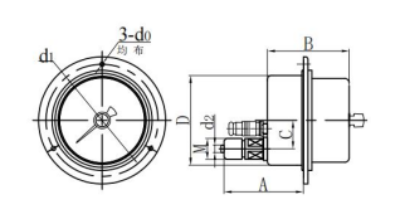

Axial exzentrische Flush -Halterung (iv.)

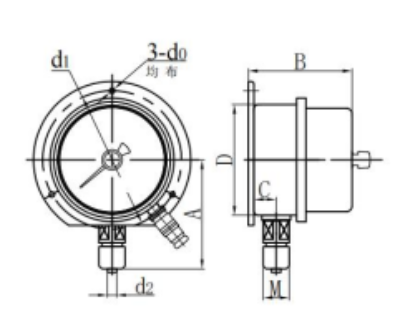

Radial konvexe Halterung (vi.)

Modell	Abmessungen ( mm )
Modell	A	B	C	D	D0	D1	D2	M
Yxcm100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxcm150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
