So wählen Sie einen Sender？ aus？

（Erläuterung von Modell, Struktur und Material.）

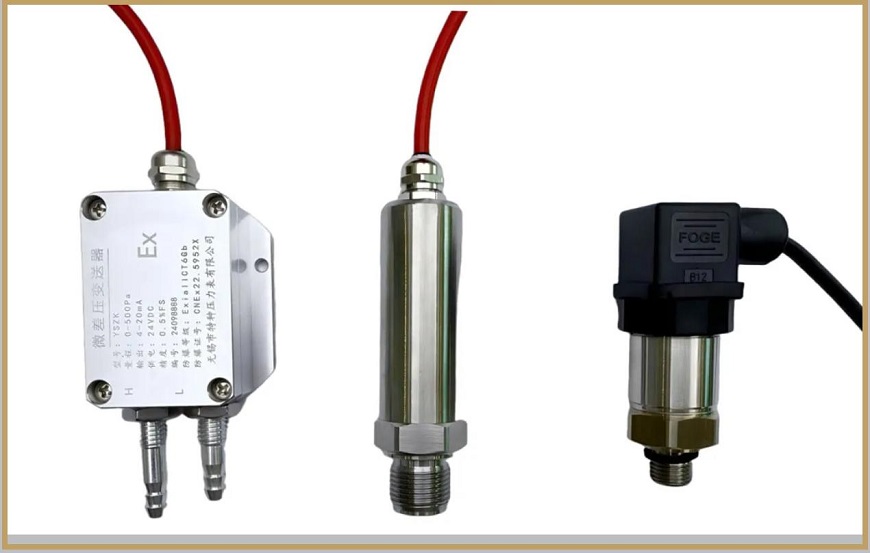

Ein kompakter Drucksender (In Englisch: Kompaktdrucksender) ist ein miniaturisiertes Gerät, das das gemessene Drucksignal (wie Gas oder Flüssigkeitsdruck) in standardisierte elektrische Signale (wie 4-20 mA, 0-5 V usw.) umwandelt, um eine leichtere Übertragung, Anzeige oder Steuerung zu erhalten. Zu den Merkmalen gehören kleiner Größe, geringes Gewicht, bequeme Installation und Eignung für Anwendungen mit begrenztem Raum (z.

1. Der Schlüssel zur Bestimmung des Modells liegt in den Parametern.
Die Modellnummern der Kompaktdrucksender sind normalerweise eine Kombination aus Buchstaben und Zahlen. Die Codierungsregeln variieren geringfügig zwischen verschiedenen Herstellern, aber die Kernparameter sind im Allgemeinen gleich. Wenn Sie diese Punkte berücksichtigen, können Sie schnell die Anforderungen entsprechen:
· YSZC: Repräsentiert die Produktreihe, was darauf hinweist, dass sie zu einer bestimmten Kompaktdruck -Transmitter -Reihe gehört. Es kann sich um einen vom Hersteller festgelegten Code, Buchstaben oder eine interne Nummerierung handeln, oder es könnte darstellen, dass er einige gemeinsame Eigenschaften besitzt.
· Druckbereich: direkt mit Zahlen markiert. Zu den allgemeinen Einheiten gehören MPA, KPA und Bar. Zum Beispiel zeigt 0-1 MPa an, dass der Messbereich 0 bis 1 Megapascal beträgt.
· Ausgangssignal: In der Industrie wird üblicherweise "4-20 mA" (analoges Signal) und RS485 (digitales Signal, häufig mit Modbus-Protokoll). Das Modell kann es als "420" oder "RS485" angeben.
· Genauigkeitsnote: Es wird durch Zahlen oder Buchstaben angezeigt. Zum Beispiel stellt "0,25" eine Genauigkeit von 0,25 Grad dar und "0,5" ist eine Note von 0,5. Je höher die Genauigkeit, desto kleiner ist der Messfehler.

2 ， Die drei Kernkomponenten bestimmen die Leistung.
Der Kompaktdrucksender ist klein, hat jedoch eine kompakte Struktur und vollständige Funktionen. Es besteht hauptsächlich aus drei Kernteilen:
· Druckerkennungselement (Kernerfassungseinheit): In direktem Kontakt mit dem gemessenen Medium wandelt es Drucksignale in winzige elektrische Signale um. Zu den Mainstream-Typen gehören "diffuse Siliziumsensor" (hohe Genauigkeit, schnelle Reaktion, geeignet für herkömmliche industrielle Szenarien) und "Keramiksensor" (resistent gegen Korrosion, Anti-Verschmutzung, geeignet für harte Medien wie Säuren und Alkalis).
· Signalverarbeitungsmodul: Empfängt die winzigen Signale aus dem Druckerfassungselement und durch Verarbeitung von Verstärkung, Filterung und Linearisation konvertiert sie in Standard-Ausgangssignale (z. B. 4-20 mA). Dieser Teil bestimmt die Stabilität und Anti-Interferenz-Fähigkeit des Senders.
· Fall und Schnittstelle: Die Schale dient als Schutz- und Versiegelungskomponente, während die Schnittstelle zum Anschließen der getesteten Pipeline/der getesteten Ausrüstung verwendet wird. Zu den häufigen Schutzstufen gehören IP65 (staubsicher und spritzsicher) und IP67 (staubsicheres und wasserdichtes Eintauchen). Die Verbindungstypen umfassen M20*1,5 Thread (Standard), G1/4 -Thread (imperial) usw.

3 Das Material bestimmt das Messergebnis.
Druckerkennung Membran: In direktem Kontakt mit dem Medium ist es ein Schlüsselfaktor bei der Materialauswahl.
· 316L Edelstahl: Korrosionsbeständig, mit hoher Festigkeit, geeignet für die meisten Szenarien wie Wasser, Öl und gemeinsame Gase und bietet ein gutes Preis -Leistungs -Verhältnis.
· Legierung C: Widerstand gegen starke korrosive Mittel (wie Salzsäure und Schwefelsäure), geeignet für harte Umgebungen in Branchen wie Chemikalie und Metallurgie.
· Tantalal Sheet: Resistent gegen starke Säuren (insbesondere Hydrofluorsäure), mit hohen Kosten, und wird nur unter besonderen Umständen verwendet.
· Keramik: Säuren und Alkalien ohne statische Elektrizität, geeignet für Anwendungen auf Hygieneebene wie Lebensmittel und Medizin (Vermeidung von Metallkontaminationen).
Fallmaterial
Meistens aus der Aluminiumlegierung aus dem Kaster (mit Oberflächenpulverbeschichtung, leichten, niedrigen Kosten) oder Edelstahl (resistent gegen Korrosion, hohe Temperatur, geeignet für Außen- und feuchte Umgebungen).

Versiegelungsmaterial
Zu den häufig verwendeten Materialien gehören Nitrilkautschuk (widerstandsfähig gegen Öl, geeignet für normale Temperaturen), Fluorkautschuk (resistent gegen hohe und niedrige Temperaturen, resistent gegen starke Korrosion, geeignet für extreme Bedingungen) und Silikonkautschuk (Nahrungsmittelqualität, geeignet für Hygien -Szenarien).

4, So wählen Sie den richtigen Sender: 3 Schlüsselspitzen
· Konzentrieren Sie sich zuerst auf Medium: Für korrosive Medien sind begrenzte Optionen von Hastelloy -Legierungen, Keramikmembranen und für sanitäre Anwendungen, Keramik und Silikonkautschuk -Dichtungen ausgewählt.
· Konzentrieren Sie sich auf den Arbeitszustand an zweiter Stelle: Für Hochtemperaturumgebungen werden eine rostfreie Stahlgehäuse und eine Fluor-Gummiverdichtung ausgewählt. In begrenzten Räumen wird die Länge des Senders (normalerweise ≤ 100 mm) bestätigt.
· Beachten Sie schließlich die Anforderungen: Die Präzisionsanforderung gilt für einen Diffusions-Siliziumsensor von 0,25. Darüber hinaus ist eine Fernkommunikation erforderlich und die Ausgabe von RS485 sollte ausgewählt werden.

Zusammenfassung:
Obwohl der Kompaktdrucksender gering ist, ist die Auswahl des richtigen Modells, der Struktur und des Materials wesentlich, um seine signifikante Rolle bei der industriellen Messung zu gewährleisten. Wenn Sie spezifische Zweifel an der Auswahl haben, die auf den Arbeitsbedingungen basieren, können Sie einen Kommentar im Diskussionsbereich für weitere Diskussionen hinterlassen!
