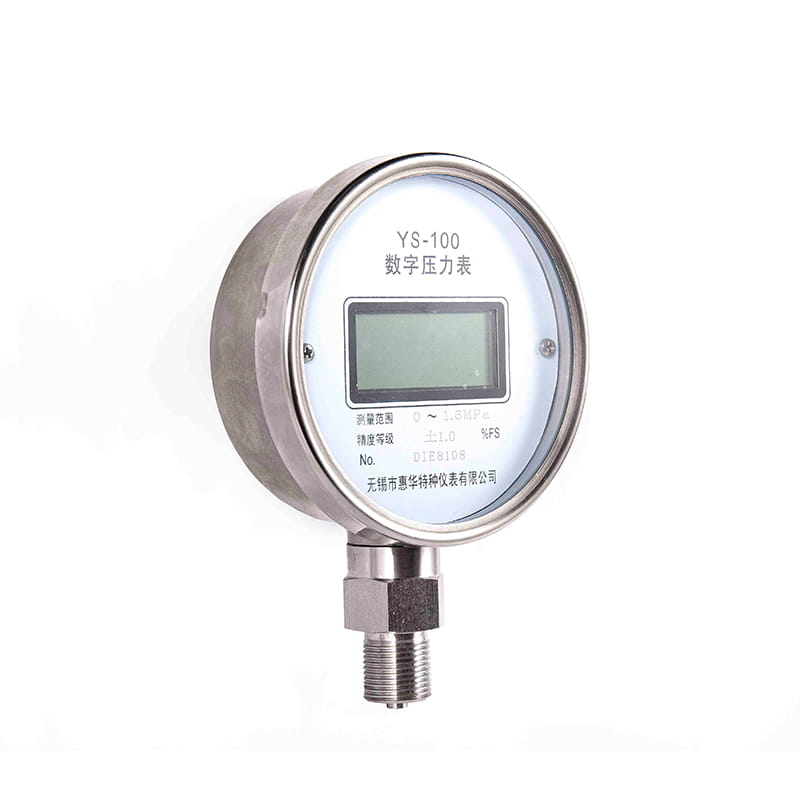

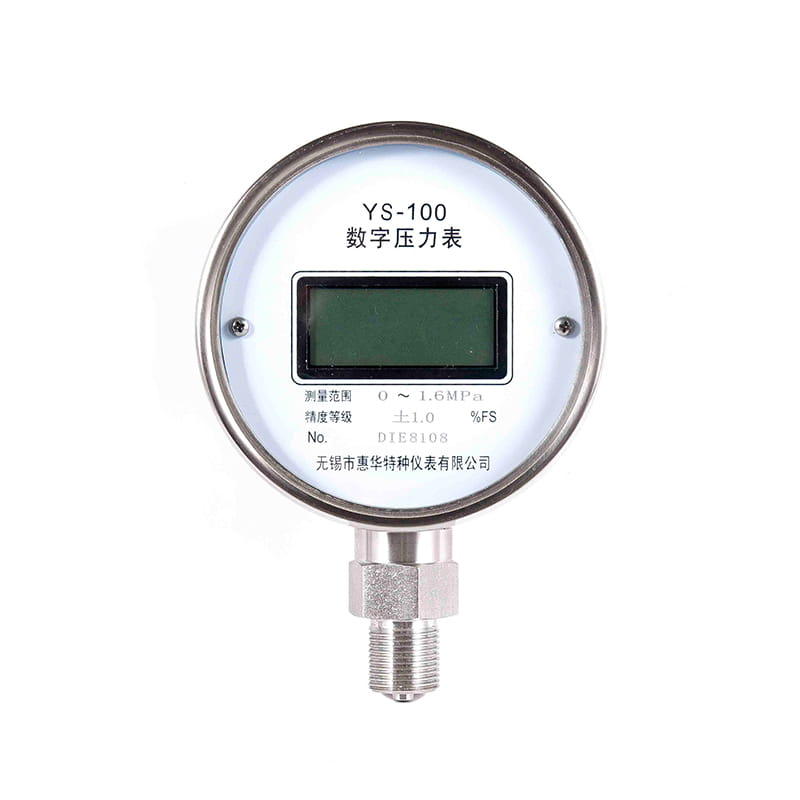

◆ Modell: YS100 YS150
◆ EINLEITUNG: Diese digitale Manometer hat eine schöne Form, eine stabile Leistung und eine genaue Messung. Es kombiniert die weltweit führende Mikroprozessor-Technologie und fortschrittliche Algorithmus für Analog-zu-Digital-Konvertierung, um hohe Präzision und geringem Stromverbrauch zu erzielen.
Importierten Chips können sich den höchsten Druckspitzenwert und den niedrigsten Drucktalwert bei der Erfassung und Messung von Instrumentendaten auswendig machen und behalten. Einführung von großer Bildschirmkristall-Display-Technologie, um die Daten klar und einfach zu lesen. Die einzigartige Hintergrundbeleuchtungstechnologie kann normalerweise nachts eingesetzt werden.
Die Schale aus Edelstahl, Korrosionsbeständigkeit, Widerstand gegen mechanische Schwingung, der Körper als Ganzes mit Versiegelungstechnologie, kann in einer Vielzahl komplexer Umgebungen angewendet werden.
Dieses Produkt hat die gleiche Leistung wie fremde digitale Druckmessgeräte, was eine ideale Wahl ist, um importierte Instrumente und herkömmliche mechanische Messgeräte zu ersetzen.
◆ Hauptverwendung:
1. Es kann verwendet werden, um allgemeine Druckmessgeräte, Präzisionsdruckmessgeräte, Blutdruckmonitore oder andere Druckinstrumente zu kalibrieren. Es kann auch sein, dass es auch häufig zur genauen Messung des Drucks verwendet werden kann. 2.
2. Ölfeldwassereinspritzung, Druckmessung des Bohrlochkopf -Gefäßausrüstungsmessung, Power -Auslasspumpeneinlass und Auslassdruckmessung; 3.
3. Petrochemische Industrie: Vakuum, Mikrodruck und ätzender Gas und Flüssigkeitsdruck im Produktionsprozess
Petrochemische Industrie: Vakuum, Mikrodruck und ätzender Gas und Flüssigkeitsdruck bei der Messung des Produktionsprozesses; 4.
4. OEM -Anwendung von Hydrauliksystem, Kühlung und Prozessüberwachung.
5. Messung mit mittlerer, viskose mittlerer und flüssiger Höhe; 6.
6. Klimaanlagen, Gasverarbeitungsgeräte, Beatmungsgeräte, medizinische Geräte, Laboratoren, Kompressoren und isobarische Druckmessung von Kraft.
Messung der Kraft.
◆ Technische Parameter:
| Modell | YS-100 | YS-150 | ||||
| Nenndurchmesser | Φ 100 | Φ 150 | ||||
| Montagetyp | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Anpassungsfäden | M20 × 1.5 | |||||
| Messbereich | Messmethode | Genauigkeitsklasse ( %Fs) | Garantierter Genauigkeitstemperaturbereich | |||
| (0 ~ 60) pa | Differenzdruck | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) pa | Differenzdruck | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) KPA | Differenzdruck | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | Differenzdruck | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | MessdruckAnwesend Differenzdruck | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | MessdruckAnwesend absolute Druck | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0,4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) MPA | Druckdruck | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Druckdruck | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | Druckdruck | 0 ℃ ~ 50 ℃ | ||||
| Die oben eingeführte Druckeinheit verwendet verwendet Pa und andere Druckeinheiten können auch in der praktischen Anwendung verwendet werden, wie z. B.: Kgf/cm2 、 Bar 、 Mbar 、 Psi 、 mmh2o 、 mmhg 、 Geldautomat | ||||||
| Umweltbedingungen der Nutzung | Temperatur: -10 ° C ~ 50 ° C; Relative humidity: < Atmosphärischer Druck: 86 ~ 106KPA | |||||
| Kommunikationsschnittstelle | ★ Kommunikation Serienport: RS232 ★ Baud Rate: 2400 , 4800 , 9600 Optional (Fabrikverlagerung 9600 ) ★ Datenlänge: 8 Bits; Stop Bits: 2 Bits ★ Meter -Adresse: 1 ~ 112 | |||||
| Zusätzliche Funktionen | ★ Temperaturmessung: - 30 ° C ~ 90 ° C; Auflösung: ± 0.1 °C ★ Spitzenaufzeichnung: Notiert die maximalen und minimalen Druckwerte, die während der Messung auftreten ★ Überspannungsalarm: Der Alarmschwellenwert kann willkürlich innerhalb des Messbereichs eingestellt werden ★ Timer Shutdown: Sie können einen Timer zum Herunterfahren einstellen | |||||
| Analoges Zifferblatt | ★ Druckprozentsatzanzeige: Der Zeiger zeigt den Prozentsatz des Bereichs der Druckmessung in Form eines Lüfters an ★ Druckschwankungsanzeige: Der Schwung eines Zeigers gibt an, wie stark die benachbarte Sekundärdruckmessung schwankt ★ Druckalarmdruckschwellenwertanzeige: Die Anordnung von drei Zeigern wird verwendet, um zu zeigen, ob der Stromdruckwert die Alarmschwelle überschreitet | |||||
| On-Screen-Anzeige | Fstn LCD -Bildschirm; 5-stellig Anzeige; Blaue Hintergrundbeleuchtung | |||||
| Stromversorgungsmodus | Eingebaute Batterie (siehe Bedienungsanleitung für Batteriemodell) | |||||
| Seismische Bewertung | V · H · 3 | |||||
| Schutz des Schutzes | IP63 | |||||
| Den Standard erzwingen | JB/T 7392 | |||||
| HINWEIS: Es kann auch in Rohrgewinde oder sich verjüngte Rohrgewinde gemäß den Benutzeranforderungen verarbeitet werden (siehe Auswahlhandbuch). | ||||||
◆ Abmessungen:
| Radial direkt (I.) | Axial Exzentrisch direkt (ii.) |
| Axial exzentrische Flush -Halterung (iv.) | Radial konvexe Halterung (vi.) |
| Modell | Abmessungen ( mm ) | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YS100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YS150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
