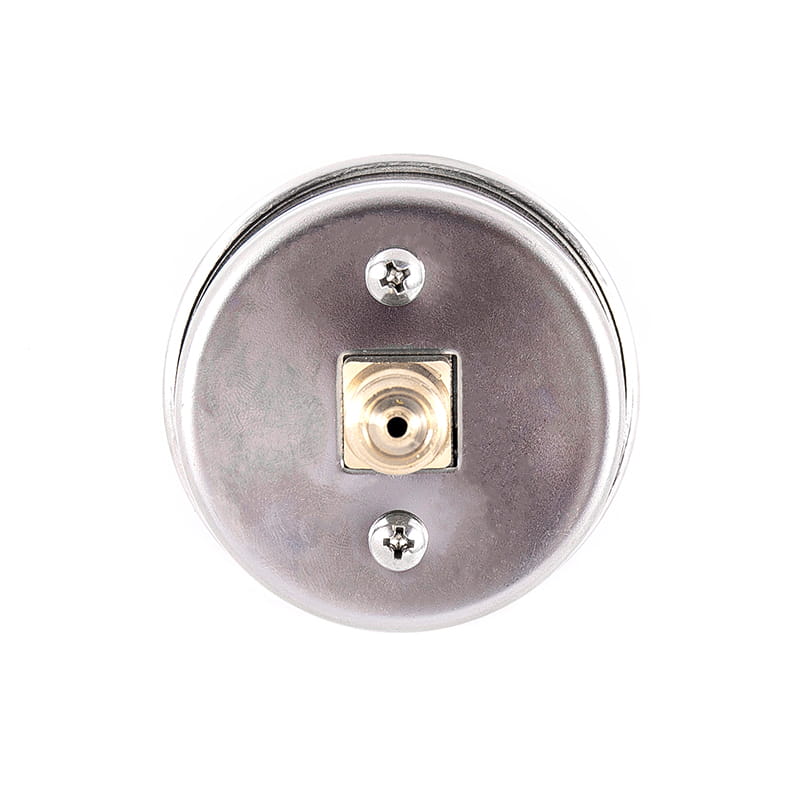

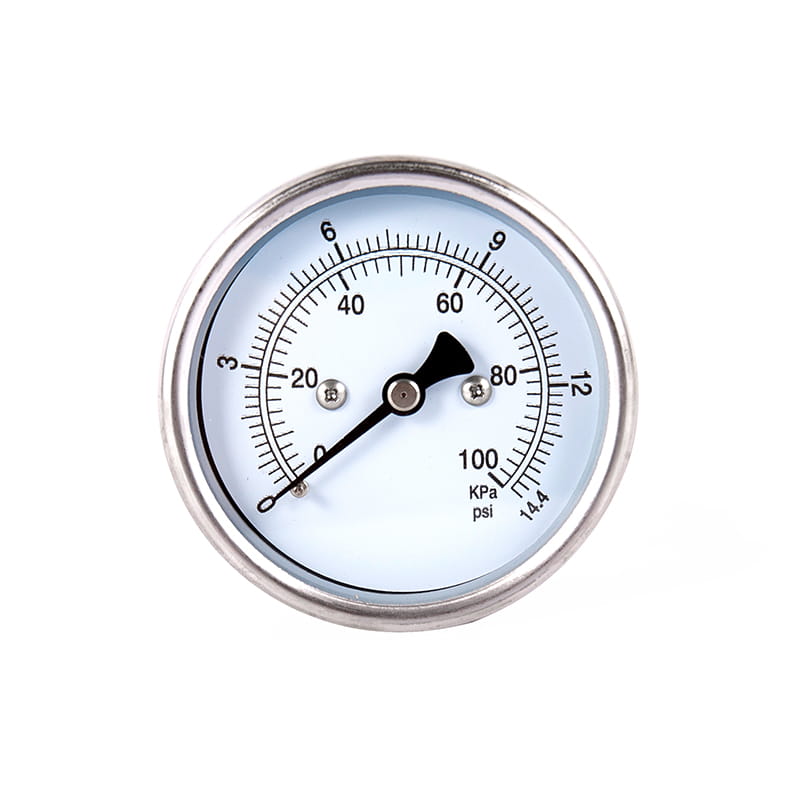

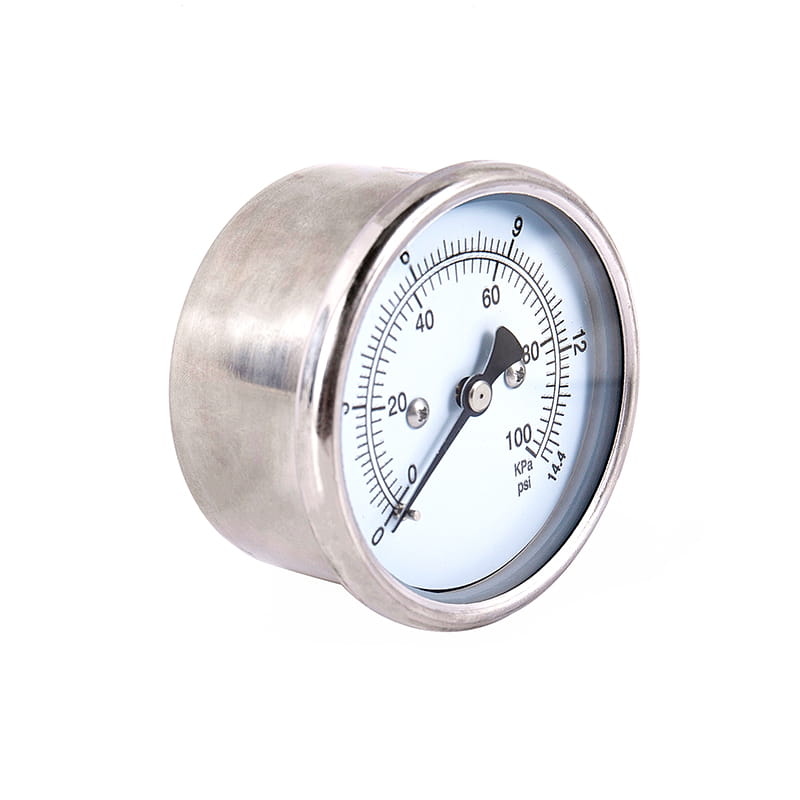

◆ Modell: ye60 ye100 ye150
◆ Verwenden: Membranbox -Druckmessgerät wird auch als Mikro -Druckmessgerät bezeichnet. Es eignet sich zur Messung der niedrigen Mikropressur von Gasen oder Dämpfen ohne Explosionsgefahr, Nichtkristallisation, Nichtkondensation und nicht korrosive Wirkung auf Kupfer- und Kupferlegierung.
◆ Technische Parameter :
| Modellnummer | Ye60 | Ye100 | Ye150 | |
| Nenndurchmesser | Φ 60 | Φ 100 | Φ 150 | |
| Montagetyp | Ⅰ | * | * | * |
| Ⅱ | / | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | / | * | * | |
| Ⅴ | * | / | / | |
| Steckerfaden | M14 × 1.5 | M20 × 1.5 | ||
| Genauigkeitsklasse | 1.6 ； 2.5 | |||
| Messbereich （ KPA ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12-20 ～ 20 | |||
| Umweltbedingungen der Nutzung | Temperatur : -25 ℃～ 55 ℃； Relative Luftfeuchtigkeit ： ≤ 80 ％ | |||
| Vibrationsbewertung | V · H · 2 | |||
| Membranboxmaterial | QSN4-0.3 | |||
| Schutzklasse | IP54 | |||
| Implementierungsstandards | JB/T 9274 | |||
| Hinweis: 1. Joint Threads können nach den Benutzeranforderungen angepasst werden. | ||||
◆ Externe Dimensionen:

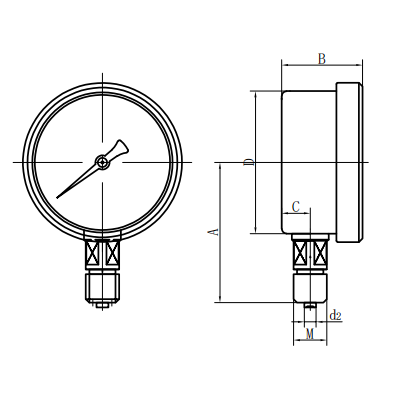

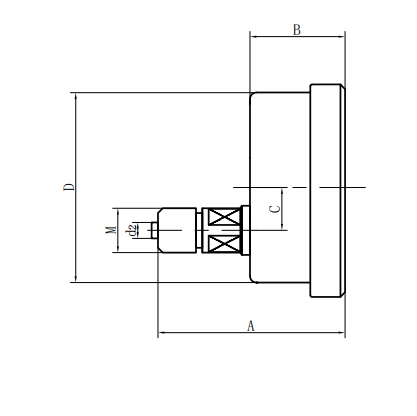

| Radial direkter Typ (ⅰ) | Axial exzentrischer direkter Typ (ⅱ) |

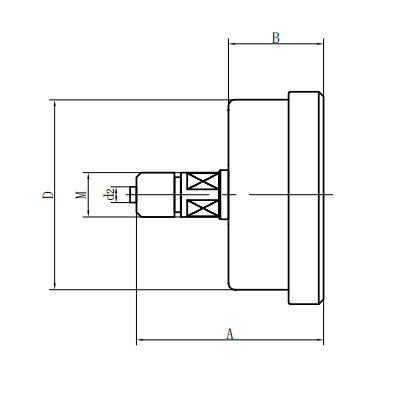

| Axial konzentrische direkte Typ (III) | Axial exzentrische Einsatztyp (iv) |

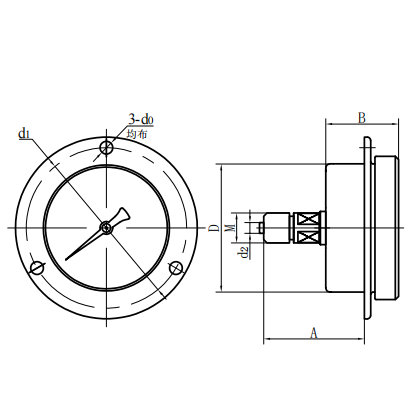

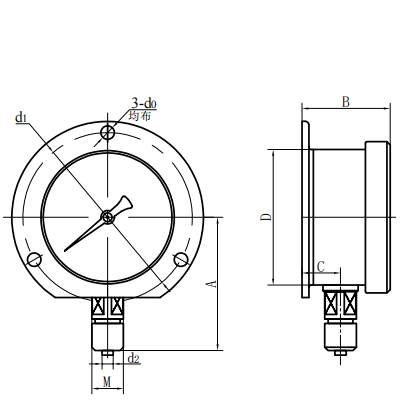

| Axiale Konzentrische Insertionstyp (v) | Radial konvexer Typ (vi) |
| Modellnummer | Gesamtabmessungen （ mm ） | ||||||
| A | B | C | D | E | D2 | M | |
| Ye60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4 | M10 × 1 |
| Ye60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4 | M10 × 1 |
| | | | | | | | |
| Ye100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| Ye100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| Ye150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| Ye150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
