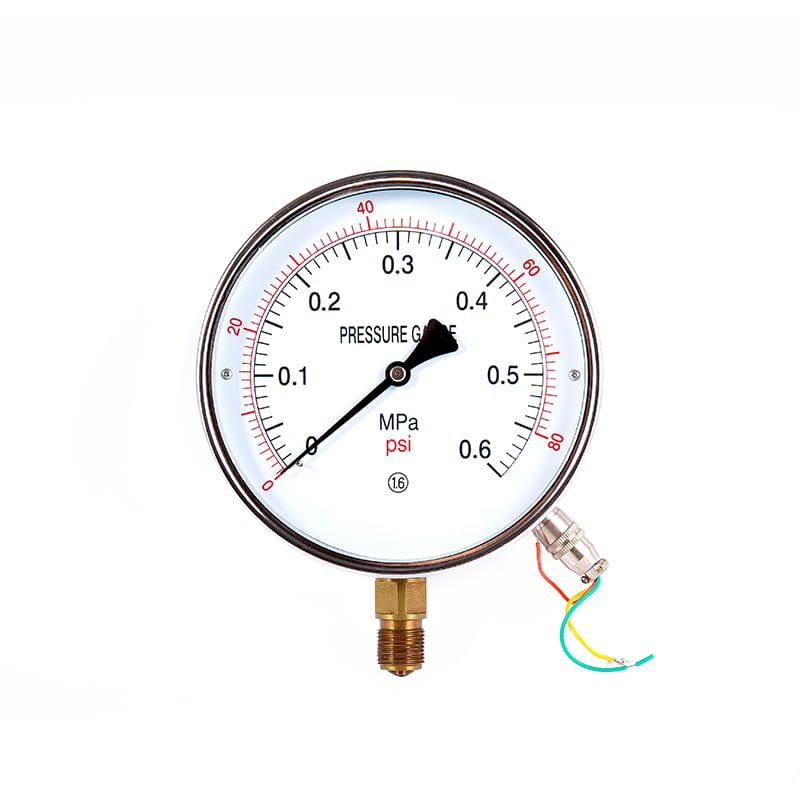

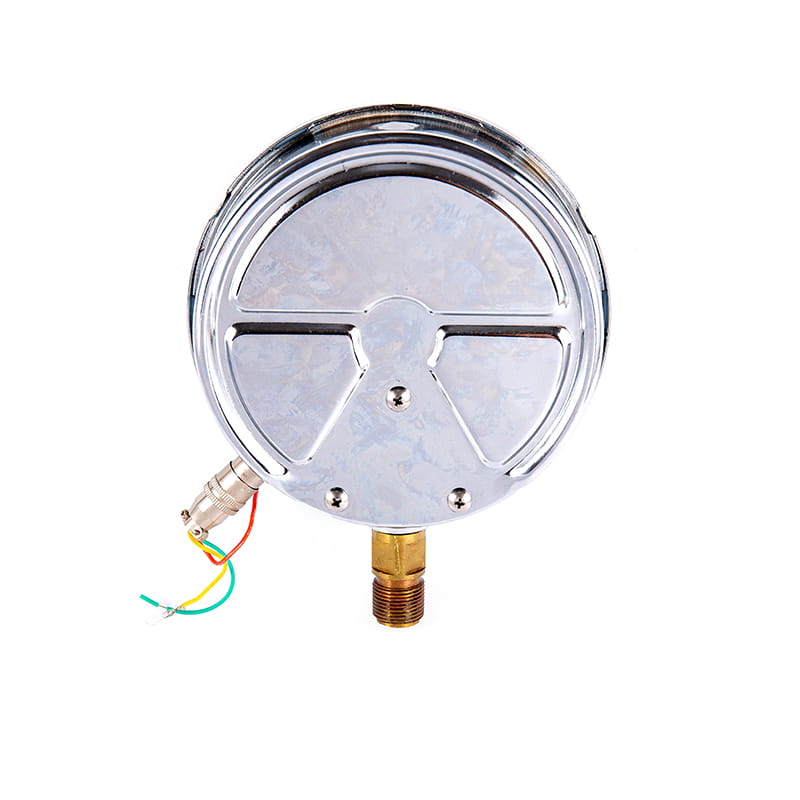

YTT -Ferndruckmessgeräte

◆ Modell: Ytt100 ytt100a ytt150 ytt150a

◆ Anwendung: Diese Art von Instrument eignet sich zum Messen des Drucks von Flüssigkeiten, Gasen oder Dämpfen ohne Explosionsgefahr, ohne Kristallisation, ohne Erstarrung und keine korrosive Wirkung auf Kupfer- und Kupferlegierungen.

Zusätzlich zum lokalen Hinweis des Druckwerts kann das Instrument auch kontinuierlich ausgeben ( 0 ~ 10 ) ma oder ( 4 ~ 20 ) ma DC -Signal, das in großer Entfernung in den Kontrollraum übertragen werden kann und mit intelligenten Digitalanzeigeninstrumenten verwendet werden kann, um ein automatisches System zur Anzeige, Aufzeichnung, Einstellung und Steuerung zu bilden.

Das Instrument hat sich im Inneren einer Hauptumwandlung unterzogen, der ursprüngliche Differentialtransformator wurde entfernt und durch ein Diffusions-Siliziumspannungsempfindungselement ersetzt, sodass der lokale Anzeigeteil und der Signalausgangsteil zu zwei unabhängigen Systemen geworden sind und die Genauigkeit und Zuverlässigkeit der Ausgangssignale erheblich verbessert wurden, und die Genauigkeit kann erreicht werden, kann die Genauigkeit erreicht werden 1.0 oder auch 0.5 Ebene.
◆ Wenn es notwendig ist, eine dockfeste Druckanzeige zu erstellen, kann er mit Glycerin oder Silikonöl gefüllt werden.

Holen Sie sich ein Zitat

◆ Technische Parameter:

Modell		Ytt100	Ytt150	Ytt100a	Ytt150a
Nenndurchmesser		Φ 100	Φ 150	Φ 100	Φ 150
Montagetyp	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Elektrische Parameter		★ Kraft liefern: 24 V DC ★ Ausgangssignal: ( 4 ~ 20 ) ma dc ★ Lastwiderstand: 250 Ω		★ Kraft liefern: 220 V ac ★ Ausgangssignal: ( 0 ~ 10 ) ma dc ★ Lastwiderstand: ≤ 1,5K Ω
Verdrahtung
Genauigkeitsklasse		1.6
Signalausgangsgenauigkeit		1.0 ； 0.5
Messbereich （ MPA ）		WAHR Raum: -0.1 ~ 0 Druckvakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4 Druck: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Umweltbedingungen der Nutzung		Temperatur: -10 ° C ~ 55 ° C; Relative Luftfeuchtigkeit: ≤ 85 %
Vibrationswiderstand		V · H · 3
Schutz des Schutzes		IP54
Den Standard erzwingen		JB/T 10203
Anpassungsfäden		M20 × 1.5
HINWEIS: Der gemeinsame Gewinde kann gemäß den Benutzeranforderungen in Rohrgewinde oder verjüngte Rohrgewinde verarbeitet werden (siehe Auswahlhandbuch).

◆ Abmessungen:

Radial direkt (I.)

Axial Exzentrisch direkt (ii.)

Axial exzentrische Flush -Halterung (iv.)

Radial konvexe Halterung (vi.)

Modell	Abmessungen ( mm )
Modell	A	B	C	D	D0	D1	D2	M
Ytt100- Ⅰ Ytt100a- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅱ Ytt100a- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅳ Ytt100a- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt100- Ⅵ Ytt100a- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt150- Ⅰ Ytt150a- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅱ Ytt150a- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅳ Ytt150a- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
Ytt150- Ⅵ Ytt150a- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
