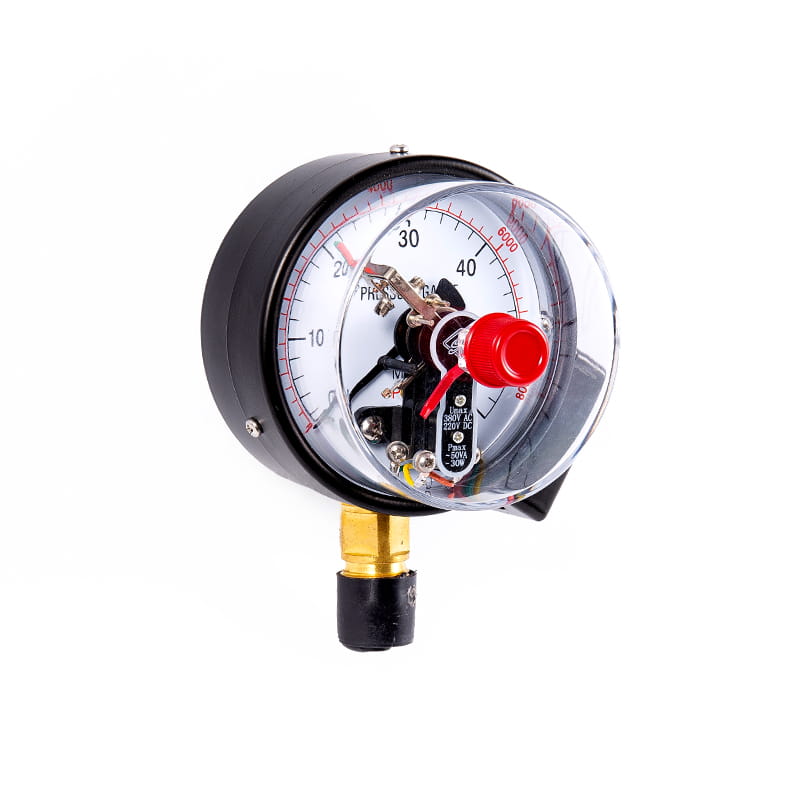

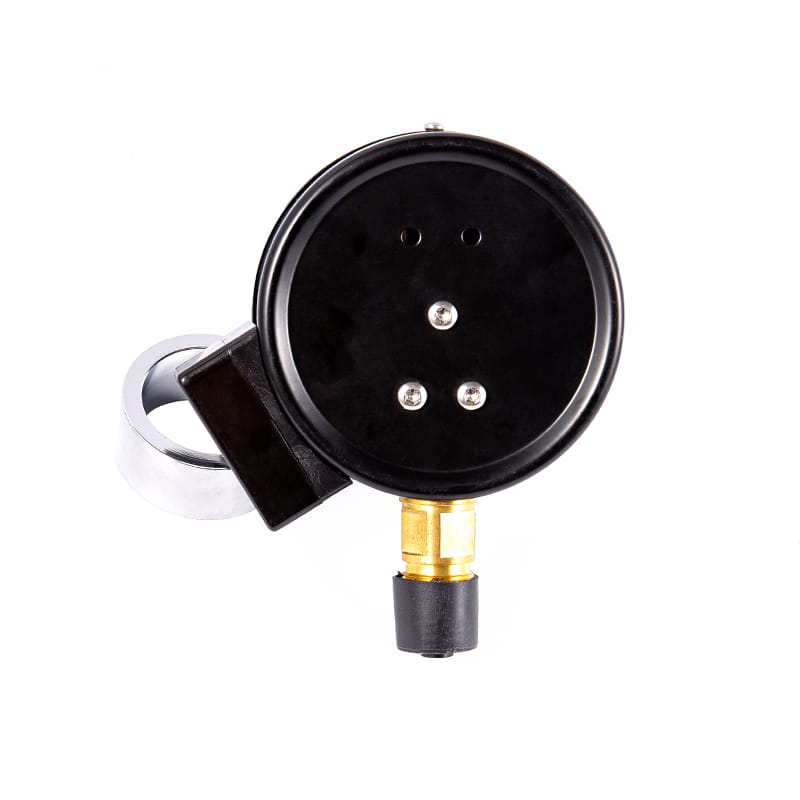

YXC-Serie magnetisch-assistierte elektrische Kontaktsteinmessgeräte

Modell

Yxc60

Yxc100

YXC150

Nenndurchmesser

Φ 60

Φ 100

Φ 150

ruhig

vortäuschen

Typ

Stil

Ⅰ

*

*

*

Ⅱ

*

*

*

Ⅲ

*

/

/

Ⅳ

*

*

*

Ⅴ

*

/

/

Ⅵ

*

*

*

Anpassungsfäden

M14 × 1.5

M20 × 1.5

Genauigkeitsklasse

2.5

1.6

Messbereich

（ MPA ）

WAHR Raum: -0.1 ~ 0

Druckvakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0,1 ~ 0.3

-0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4

Druck: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Umweltbedingungen der Nutzung

Temperatur: -40 ° C ~ 70 ° C; Relative Luftfeuchtigkeit: ≤ 85 %

Elektrische Parameter

★ Maximale Arbeitsspannung: 380 V ac ; 220 V DC

★ Maximale Kontaktleistung: 30VA

★ Kontrollmodus: Die oberen und unteren Grenzen, die oberen Obergrenzen (doppelte obere Grenzen), die unteren unteren Grenzen (doppelte untere Grenzwerte) und andere langsame magnetische Hilfskontaktschalter können im gesamten Bereich eingestellt werden

Verdrahtung

Anschlussdose

1

2

3

4

Kabel -Farbcode

Rot

Grün

Gelb

Schwarz

Ausgangsterminals

Obergrenze

Untergrenze

öffentlich

Erdung

Vibrationswiderstand

V · H · 3

Bourdon Rohrmaterial

QSN4-0.3

Schutz des Schutzes

IP54

Den Standard erzwingen

JB/T 9273

Notiz: 1 . Der gemeinsame Thread kann nach den Benutzeranforderungen angepasst werden.

Stromspannung

(V)

Widerstandslaststromwert ( A )

Der Wert des induktiven Laststroms

（ A ）

AC

DC

380

0.08

/

0.045

220

0.135

0.13

0.065

110

0.27

0.25

0.18

50

0.5

0.4

0.2

≤ 40

≤ 1

/

/

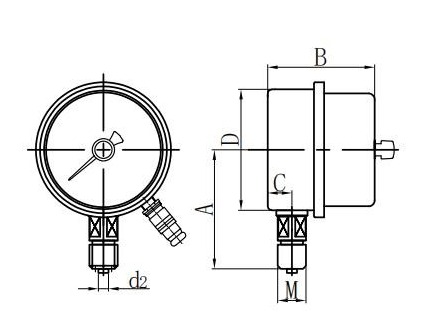

Radial direkt (I.)

Axial Exzentrisch direkt (ii.)

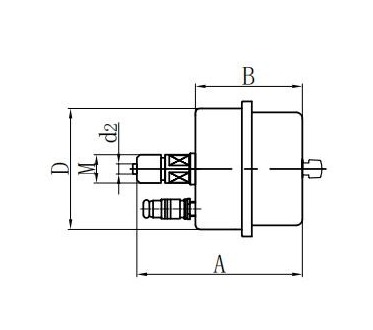

Axial konzentrische direkte (iii.)

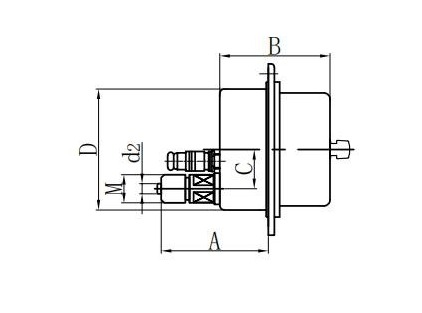

Axial exzentrische Flush (iv.)

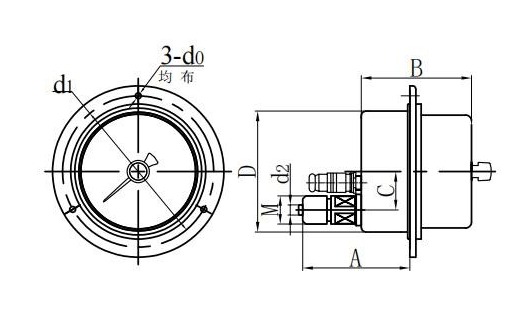

Axial konzentrische Flush -Halterung (V.)

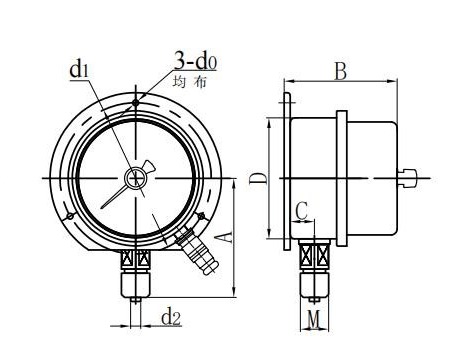

Radial konvexe Halterung (vi.)
