Kennen Sie das Modell, die Struktur und das Material des stoßfesten Manometers für Industrieanlagen?

Stoßsicheres Manometer

Im komplexen Umfeld der industriellen Produktion wirkt sich die Stabilität der Druckmessung direkt auf die Gerätesicherheit und die Produktionseffizienz aus. Gewöhnlich Manometer sind anfällig für Zeigerwackeln, ungenaue Messwerte und sogar Schäden am Mechanismus in Umgebungen mit Vibrationen oder Impulsen. Im Gegensatz dazu sind stoßfeste Manometer mit ihrem einzigartigen Design bei Vibrationsbedingungen zu einem „Must-have“-Gerät geworden. In diesem Artikel wird eine eingehende Analyse aus drei Dimensionen durchgeführt: Modelll, Struktur und Material, um Ihnen bei der präzisen Auswahl und Anwendung zu helfen.

Model

Das Modell eines stoßfesten Manometers umfasst in der Regel Kerninformationen wie Messbereich, Bauform und Installationsmethode. Nehmen wir als Beispiel die Mainstream-YN-Serie:

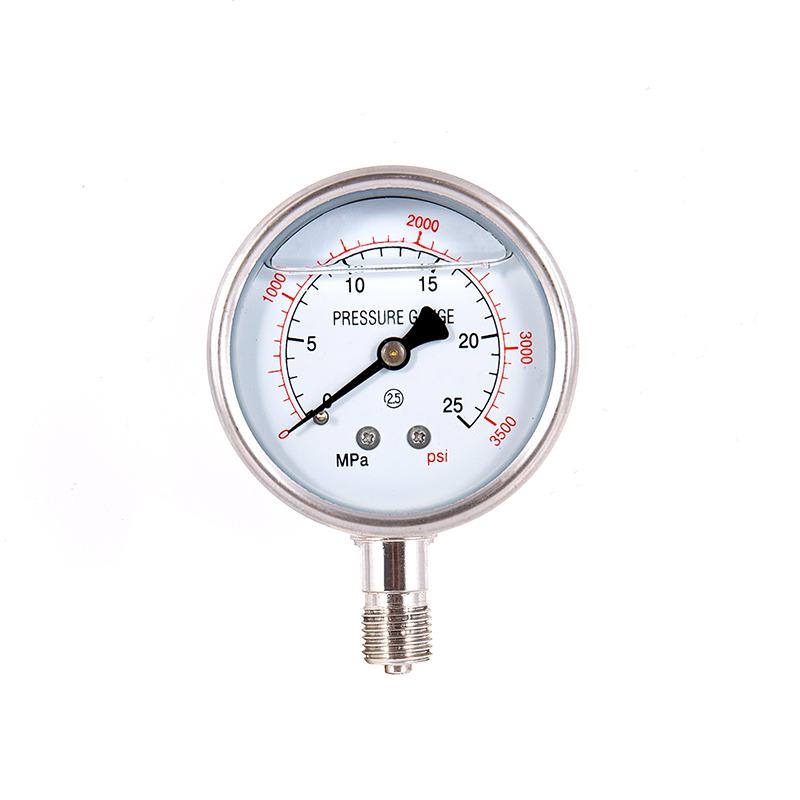

·YN-60: Y steht für Manometer, N steht für Stoßfestigkeit, 60 steht für den Durchmesser des Zifferblatts (in mm). Ohne Suffix wird von einer radial kantenlosen Installation ausgegangen, die für kleine und mittlere Geräte (z. B. Luftkompressoren, Hydraulikpumpen) geeignet ist.

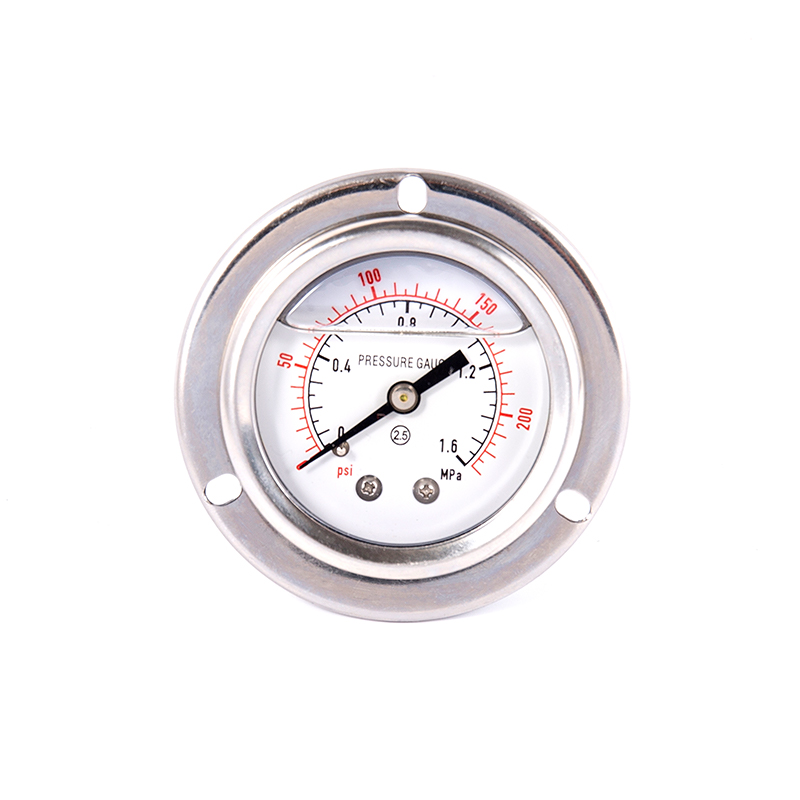

·YN-100ZQ: Das „ZQ“ kennzeichnet den axialen Randeinbau, der sich zum Einbetten in die Schaltschrankwand zur Vermeidung von Vibrationsübertragungen eignet. Es wird häufig in Szenarien mit starken Vibrationen eingesetzt, beispielsweise in Schiffsmaschinenräumen und Bergbaumaschinen.
Auswahlprinzip: Basierend auf der Vibrationsintensität (wenn die Gerätevibration beispielsweise 3,5 m/s überschreitet, muss ein stoßfester Typ ausgewählt werden), den Medieneigenschaften (z. B. korrosive Umgebung erfordert Edelstahlmaterial) und dem Installationsraum wird eine umfassende Auswahl getroffen.

Strukturelles Design

Die Stabilität des stoßfesten Manometers beruht auf drei Kernkonstruktionen:
Duales Dämpfungssystem
·Physische Pufferung: Das Uhrengehäuse ist mit hochviskosem Silikonöl oder Glyzerin (gemäß ISO VG 1000-Standard) gefüllt, das über 80 % der mechanischen Vibrationsenergie absorbiert und so die Amplitude der Zeigerbewegung um 80 % reduziert.
·Dichtungsdesign: Beim axialen Typ mit Randmontage (z. B. YN-100ZQ) wird ein doppelschichtiges Glas verwendet, um die Dämpfungsflüssigkeit und die Positionierungsstifte zu isolieren und so zu verhindern, dass austretendes Öl die Genauigkeit beeinträchtigt.

Optimierung der dynamischen Reaktion: Bei Anwendungen mit pulsierendem Druck wie Kompressoren und Pumpen erreicht das stoßsichere Manometer dies, indem es den Bewegungsweg des Zeigers verlängert (z. B. durch den Einsatz eines Spiralfederrohrs), sofortige Druckschwankungen in allmähliche Änderungen umwandelt und so eine Langzeitstabilität mit einer Genauigkeit von ±1,6 % gewährleistet.

Nach Material auswählen
Das Material bestimmt direkt die Korrosionsbeständigkeit, Temperaturbeständigkeit und Lebensdauer des Manometers.
Gehäuse und Stecker:
·Edelstahl: Beständig gegen Säure- und Alkalikorrosion, geeignet für die chemische und pharmazeutische Industrie. Es kann in Szenarien mit hoher Nachfrage wie Kernkraft und Lebensmittelverarbeitung stabil betrieben werden.
·Kupferlegierung: Kostengünstig, leicht zu verarbeiten, häufig in Hydrauliksystemen ohne starke korrosive Wirkung eingesetzt. Der Kontakt mit dem Medium Ammoniak sollte jedoch vermieden werden (da es zu Spannungskorrosion neigt).

Federrohr und Bewegung:
·Phosphorbronze: Sie hat eine gute Elastizität und ist ermüdungsbeständig. Es eignet sich für Umgebungen mit hohen Temperaturen (von -10℃ bis 60℃), beispielsweise in gewöhnlichen Industrieanlagen.
·Edelstahl: Beständig gegen Verformung auch bei hohen Temperaturen (-40℃ bis 200℃), geeignet für Dampfleitungen und Hochtemperatur-Reaktionsgefäße.

Dämpfungsflüssigkeit und Dichtungen:
·Silikonöl: Hat eine große Temperaturtoleranz – verfestigt sich nicht bei -40℃ und verdunstet nicht bei 200℃. Es ist die bevorzugte Wahl für Hochtemperaturanwendungen (z. B. das Hydrauliksystem von Spritzgießmaschinen).
·Dichtungen aus Nitrilkautschuk: Beständig gegen Öl, aber nicht gegen Lösungsmittel. Dichtungen aus Fluorkautschuk halten stark korrosiven Medien stand, sind jedoch teurer.

Anwendungsszenarien und Auswahlvorschläge
Szenarien, in denen ein erdbebensicheres Manometer zwingend erforderlich ist
·Umgebung mit starken Vibrationen: Schiffsmaschinenraum (Vibrationsbeschleunigung größer als 5 m/s²), Bergbaubrecher, ausgewählte axiale Installationsmodelle.

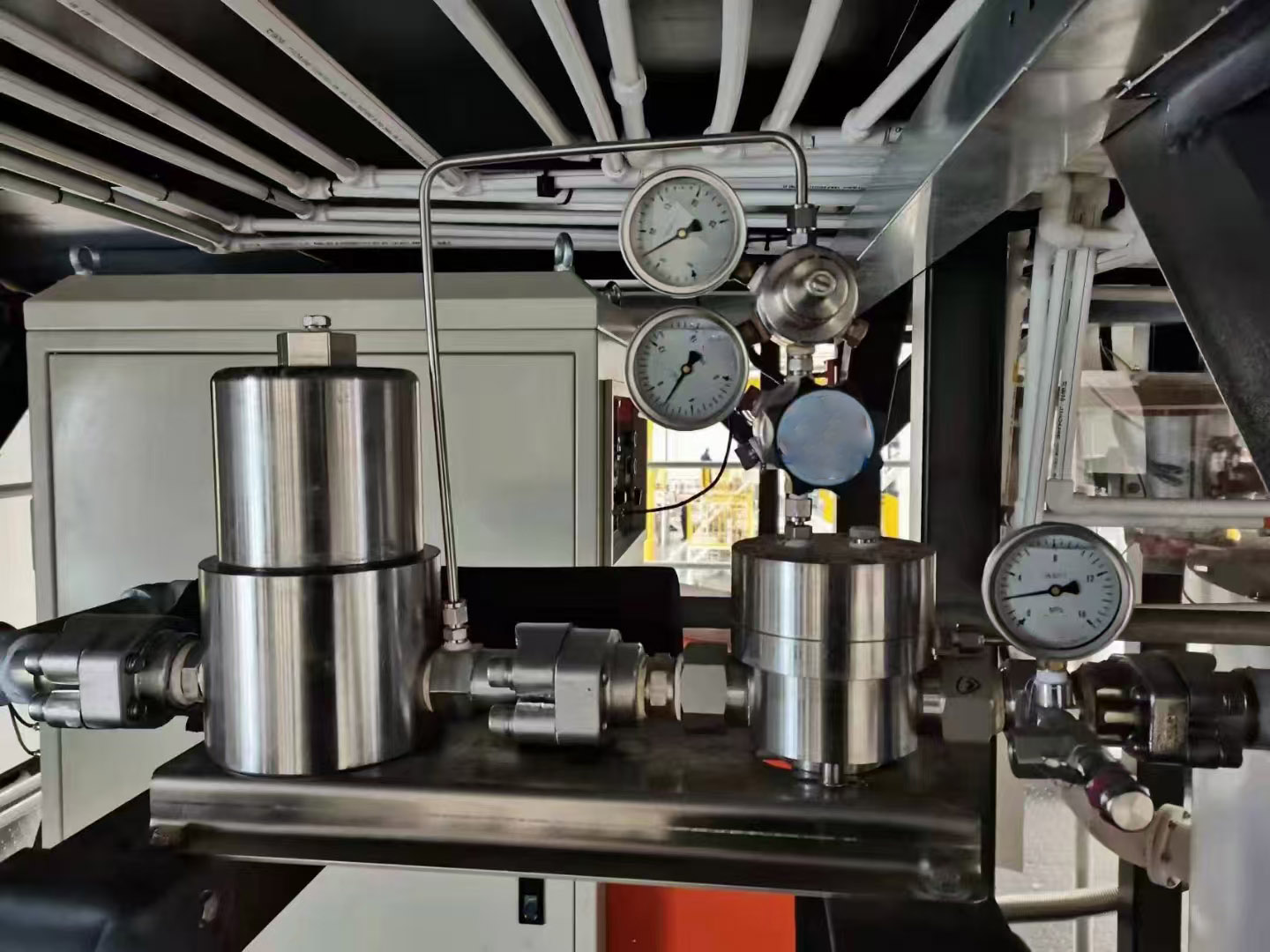

Pulsierendes Druckmedium: Auslass des Kolbenkompressors (Pulsation bis 0,2 MPa), Hydrauliksystem der Spritzgießmaschine (Taktfrequenz 30-50 Hz). Wählen Sie vorzugsweise Konstruktionen mit Pufferschrauben.

Schlüsselparameter zur Auswahl
·Bereich: Deckt das 1,5-fache des Arbeitsdrucks ab (wählen Sie beispielsweise für einen Arbeitsdruck von 10 MPa 0 - 16 MPa). Vermeiden Sie einen Langzeitbetrieb im vollen Bereich, um einer Ermüdung des Federrohrs vorzubeugen.
·Anschluss: Wählen Sie je nach Ausstattung das passende Gewinde (z. B. G1/2, M20*1,5). Für korrosive Medien verwenden Sie 316L-Edelstahlanschlüsse.

Wartung und Installation: Längere Lebensdauer
·Einbauvorschrift: Vertikal einbauen und auf gleichmäßige Verteilung der Dämpfungsflüssigkeit achten. Der Neigungswinkel sollte ≤ 30° betragen; Bei Hauptschwingungsquellen sollte bei Bedarf ein Pufferrohr hinzugefügt werden.
·Regelmäßige Wartung: Einmal alle 24 Monate kalibrieren. Überprüfen Sie in Umgebungen mit hohen Temperaturen (über 80 °C) alle 12 Monate den Zustand des Silikonöls. Wenn das Öl trübe wird oder ausläuft, sollte es sofort ersetzt werden.
· Umgang mit extremen Umgebungsbedingungen: -20 °C und darunter: Mit Öl und Glycerin gefüllte Thermometer sind verboten. Alternativ steht ein Niedertemperatur-Silikonöltyp zur Verfügung. In stark korrosiven Umgebungen muss die Integrität der Passivierungsschicht der Edelstahloberfläche regelmäßig überprüft werden.

Die Auswahl und Anwendung stoßfester Manometer erfordert eine Kombination aus Technologie und Erfahrung. Von den grundlegenden industriellen Anwendungen von YN-60 bis zu den komplexen Arbeitsbedingungen von YN-150ZQ, von der Wirtschaftlichkeit von Kupferlegierungen bis zur hohen Korrosionsbeständigkeit von 316L-Edelstahl spiegelt jedes Detail die Handwerkskunst des Industriedesigns wider. Wählen Sie spezielle Manometer von Wuxi, um die Sicherheit Ihrer industriellen Produktion zu gewährleisten.
