Wie funktioniert der Füllstandsmesser mit Magnetklappe? Ein Artikel wird es Ihnen klar erklären!

Im riesigen industriellen Produktionssystem ist die Messung des Flüssigkeitsstands wie ein präzises „weises Auge“ und spielt eine entscheidende Rolle bei der Gewährleistung des stabilen und effizienten Betriebs des Produktionsprozesses. Von großen Lagertanks in der petrochemischen Industrie über Kesselwassertanks im Energiesektor bis hin zu Produktionstanks in der Lebensmittel- und Getränkeindustrie ist die genaue Erfassung von Flüssigkeitsständen von großer Bedeutung. Und der Füllstandsmesser mit magnetischer Klappe hat sich mit seinem einzigartigen Funktionsprinzip und seinen herausragenden Leistungsvorteilen in vielen Industriebereichen zu einem bewährten Werkzeug zur Messung des Flüssigkeitsstands entwickelt.

I.Wirkungsprinzip: Die geniale Kombination aus Auftrieb und Magnetismus

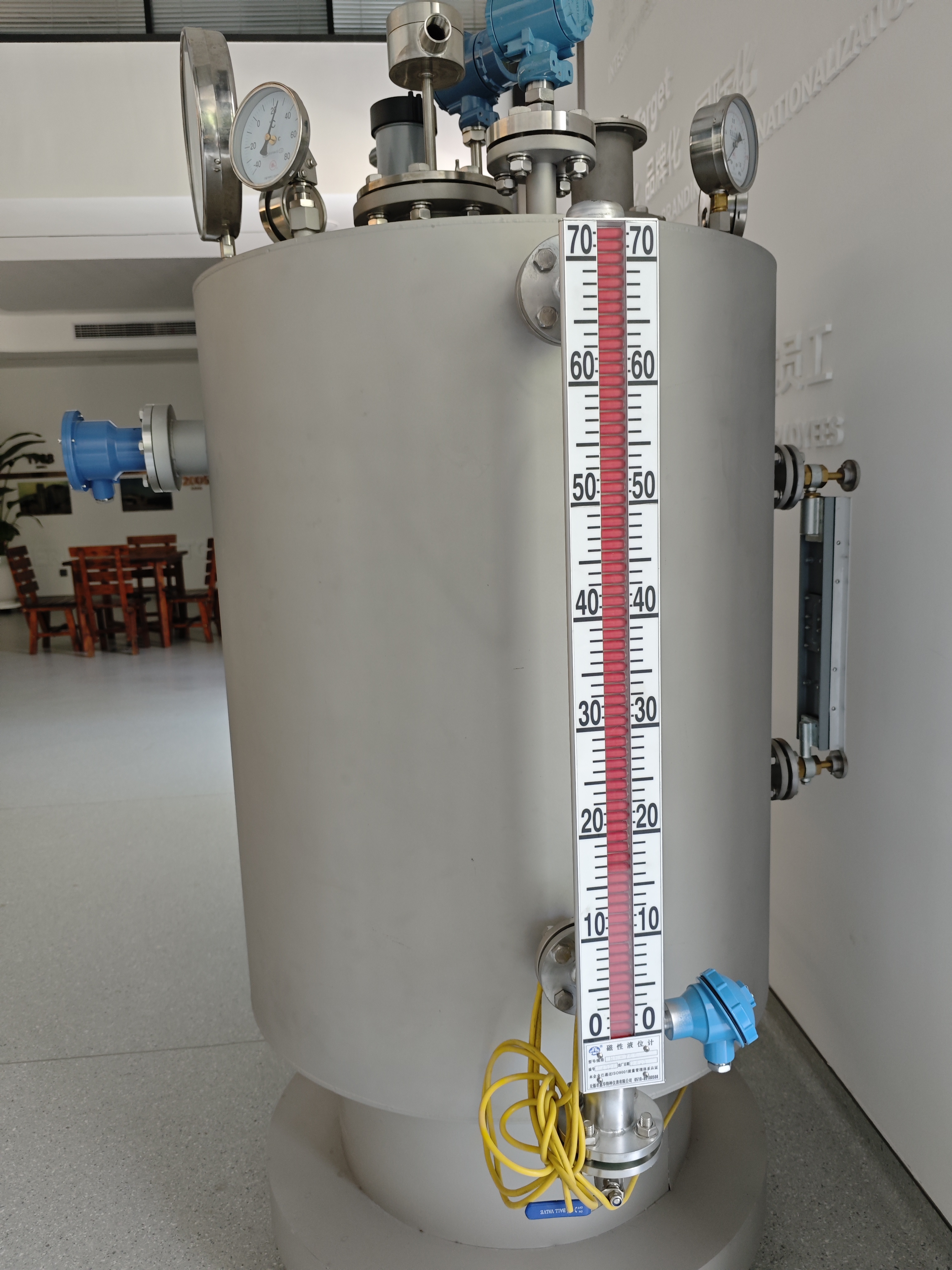

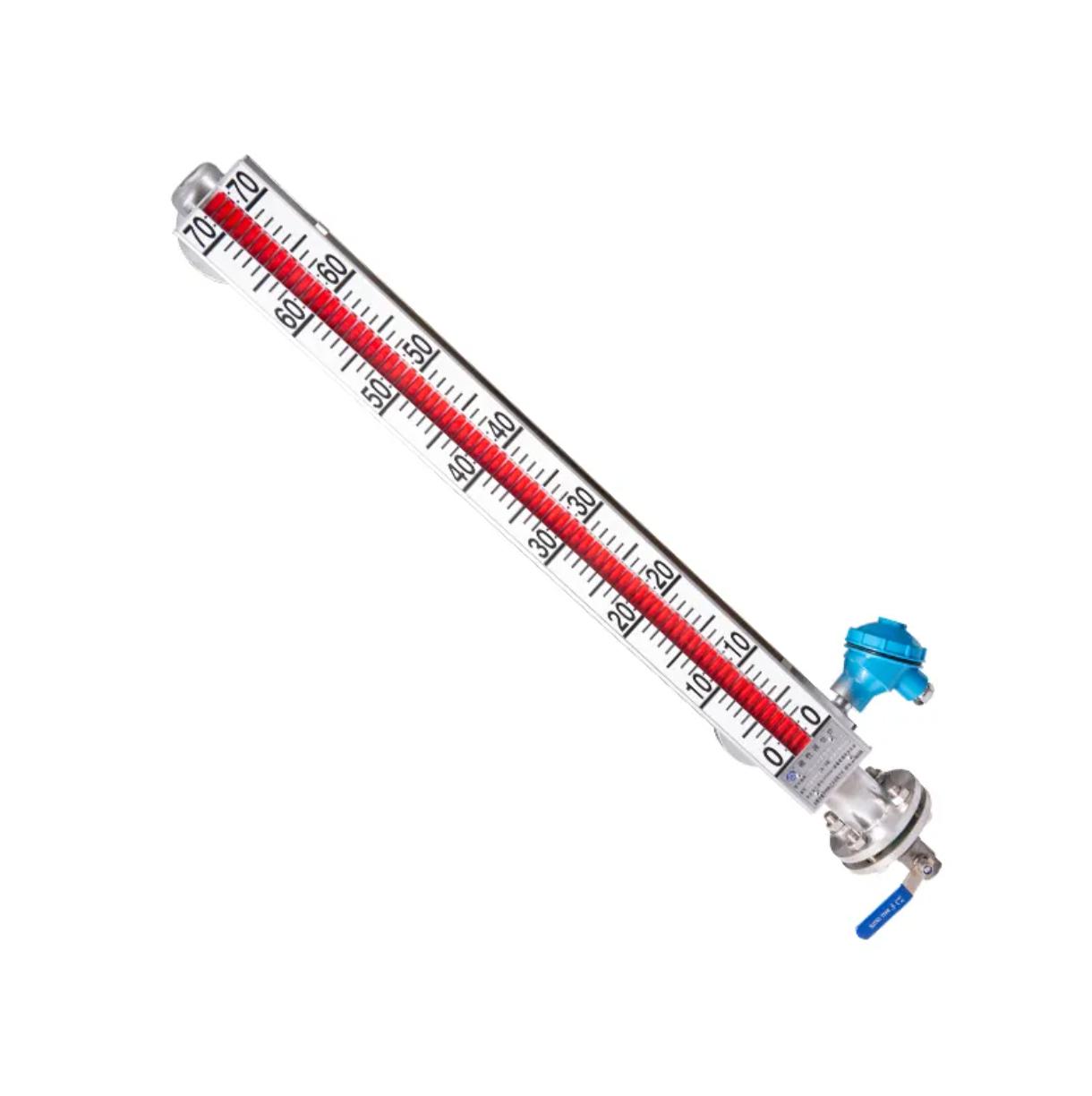

Das Design des Magnetklappen-Füllstandsmessgeräts ist vom Prinzip des Auftriebs und der Wechselwirkung des Magnetismus inspiriert. Es besteht im Wesentlichen aus einem Hauptrohr, das mit dem Messbehälter verbunden ist, einem Magnetschwimmer mit Permanentmagneten im Inneren und einem externen Anzeigefeld (bestehend aus roten und weißen zweifarbigen magnetischen Flip-Säulen). Wenn sich der Flüssigkeitsstand im Messbehälter ändert, bewegt sich der magnetische Schwimmer im Hauptrohr aufgrund des Auftriebseffekts synchron auf und ab. Darüber hinaus treibt der Permanentmagnetstahl im Inneren des Schwimmers die magnetische Flip-Säule auf dem externen Anzeigefeld durch den magnetischen Kopplungseffekt zu einer Drehung um 180 Grad an. Bei steigendem Flüssigkeitsspiegel wechselt die Farbe der Flip-Säule von weiß nach rot; Wenn der Flüssigkeitsspiegel sinkt, wechselt die Farbe der Flip-Säule wieder von rot auf weiß. Durch den Farbwechsel der Flip-Säule können Menschen die Höhe des Flüssigkeitsstands intuitiv und klar ablesen und so eine visuelle Überwachung des Flüssigkeitsstands erreichen. Diese berührungslose Messmethode vermeidet nicht nur die Fehler, die bei herkömmlichen Verfahren durch mechanische Reibung verursacht werden Flüssigkeitsstandmessgeräte , sondern gewährleistet auch die Sicherheit und Zuverlässigkeit des Messvorgangs. Selbst in rauen Industrieumgebungen kann es stabil arbeiten.

II. Produktvorteile: Erfüllt vollständig die industriellen Anforderungen
Intuitive und übersichtliche Anzeige
Das Anzeigefeld des Magnetklappen-Füllstandsmessgeräts ist einzigartig gestaltet. Die Skalenstriche und Zahlen wurden verdickt, was die Sichtbarkeit und den Betrachtungswinkel deutlich verbessert. Ob in Lagertanks im Freien, die starkem Licht ausgesetzt sind, oder in Produktionshallen im Innenbereich mit gedämpfter Beleuchtung, Bediener können die Füllstandsdaten einfach und schnell ablesen. Das zweifarbige Flip-Säulen-Design ist noch auffälliger, lässt sich bei verschiedenen Umgebungslichtverhältnissen deutlich unterscheiden und bietet großen Komfort bei der Überwachung des Flüssigkeitsstands während des Produktionsprozesses.

Praktisch für Installation und Wartung
Der modulare Aufbau wird übernommen, mit einer einfachen Hauptstruktur. Zu den Hauptkomponenten gehören Hauptrohr, Schwimmer, Anzeigetafel und Anschlussflansch. Es gibt keine komplexen beweglichen Teile. Die Installationsmethoden sind flexibel und vielfältig. Der seitlich montierte Typ eignet sich für große vertikale Behälter wie Öllagertanks und Löschwassertanks. Der oben montierte Typ eignet sich für Kugeltanks, horizontale Tanks usw., bei denen die obere Öffnung begrenzt ist. Darüber hinaus ist der Füllstandsmesser mit einem Absperrventil ausgestattet. Wenn zu einem späteren Zeitpunkt eine Reinigung, Wartung oder der Austausch von Komponenten erforderlich ist, kann die Maschine ohne Anhalten der Maschine betrieben werden, wodurch Wartungskosten und -zeit effektiv reduziert und die Produktionseffizienz verbessert werden.

Weit verbreitete Benutzerfreundlichkeit
Es verfügt über hervorragende Druck- und Temperaturbeständigkeitseigenschaften. Die Obergrenze des Arbeitsdrucks kann 1,0 MPa erreichen, und der Arbeitstemperaturbereich umfasst -20℃ bis 200℃. Es kann sich an extreme Arbeitsbedingungen wie Hochtemperaturdampf und Niedertemperatur-Flüssiggas anpassen. Bei viskosen oder leicht erstarrenden Medien kann optional ein Dampfmantel oder eine elektrische Heizvorrichtung gewählt werden, um die Fließfähigkeit des Mediums während des Messvorgangs sicherzustellen und die Messgenauigkeit zu gewährleisten. Auch hinsichtlich Korrosionsschutz und Explosionsschutz schneidet es hervorragend ab. Es bietet Füllstandsmessgeräte mit Innenauskleidung und Kunststoff, die speziell für raue korrosive Umgebungen entwickelt wurden und stark korrosiven Medien wie Flusssäure und konzentrierter Schwefelsäure standhalten. Gleichzeitig hat es die doppelte Zertifizierung für den druckfesten Typ (Exd IIC T6 Gb) und den eigensicheren Typ (Ex ia IIC T6 Ga) mit einem Schutzniveau von IP66/IP67 erhalten. Es kann sicher bei der Lagerung und dem Transport von Öl und Gas sowie an pharmazeutischen und anderen brennbaren und explosiven Orten eingesetzt werden.

Hohe Präzision und Zuverlässigkeit:
Dank seiner stabilen Struktur und fortschrittlichen Messprinzipien weist das Füllstandsmessgerät mit magnetischer Klappe eine hohe Messgenauigkeit auf und der Fehler kann in einem kleinen Bereich kontrolliert werden. Bei langfristiger Nutzung wird es nicht so leicht durch äußere Störungen beeinträchtigt und kann jederzeit eine zuverlässige Leistung aufrechterhalten, indem es genaue Daten zum Flüssigkeitsstand für die industrielle Produktion liefert und Geräteausfälle und Produktionsunfälle, die durch abnormale Flüssigkeitsstände verursacht werden, effektiv vermeidet.

III. Anwendungsbereiche: Erleichterung der Entwicklung verschiedener Branchen
Erdöl- und chemische Industrie
Bei der Erdölraffinierung und chemischen Produktion ist die Überwachung der Flüssigkeitsstände in verschiedenen Lagertanks und Reaktionsbehältern von großer Bedeutung. Füllstandsmessgeräte mit magnetischer Klappe können die Flüssigkeitsstandhöhen von Rohöl, raffinierten Ölprodukten und chemischen Rohstoffen in Echtzeit anzeigen. In Kombination mit Magnetschaltern können sie Alarmfunktionen für hohe und niedrige Flüssigkeitsstände realisieren und so Vorfälle wie Tanküberlauf oder -entleerung effektiv verhindern. Beispielsweise können im Lagertankbereich einer großen Ölraffinerie durch den Einsatz von Magnetklappen-Füllstandsmessgeräten in Verbindung mit einem automatisierten Steuerungssystem eine Fernüberwachung und automatische Flüssigkeitsnachfüllung erreicht werden, was die Produktionssicherheit und die Verwaltungseffizienz erheblich erhöht.

Energiewirtschaft
Der Wasserstand des Kesselwasserbehälters ist ein wichtiger Indikator für den sicheren Betrieb des Kraftwerks. Der Füllstandsmesser mit magnetischer Klappe kann mit seinem hochtemperaturbeständigen Design und den Maßnahmen zur Isolierung des Dampfmantels den Wasserstand von Wasser bei Temperaturen über 200 °C genau messen. Es kann auch Kesseltrockenverbrennungen oder Wasserüberlaufunfälle erkennen und verhindern, die durch falsche Wasserstände verursacht werden. Durch den Einsatz fortschrittlicher Magnetklappen-Füllstandsmessgeräte in einem bestimmten Wärmekraftwerk konnte der Messfehler des Wasserstands erheblich reduziert, die Betriebsstabilität erheblich verbessert und die kontinuierliche und stabile Stromversorgung sichergestellt werden.

Lebensmittel- und Getränkeindustrie
In einer hygienischen Produktionsumgebung sind die Hygieneanforderungen an Füllstandmessgeräte für Flüssigkeiten äußerst hoch. Das Füllstandsmessgerät mit magnetischer Klappe aus Kunststoff verwendet Gehäuse aus FDA-Material und Dichtungsringe in Lebensmittelqualität und verhindert durch seine vollständig geschlossene Struktur wirksam das Wachstum von Bakterien. Es wird häufig zur Überwachung des Flüssigkeitsstands in Geräten wie Biergärtanks und Lagertanks für Milchprodukte eingesetzt und gewährleistet die Hygienesicherheit und Qualitätsstabilität des Lebensmittel- und Getränkeproduktionsprozesses.

IV .Installationsort und Umgebungsanforderungen
Vertikalitätskontrolle: Der Körper des Flüssigkeitsstandmessgeräts muss vollständig senkrecht zum Boden stehen, mit einem Neigungswinkelfehler von ≤ 2°. Es wird empfohlen, die Kalibrierung mit einem Füllstandsmessgerät durchzuführen. Bei der Installation wird empfohlen, an der Unterseite des Gehäuses einen Abstand von ≥ 100 mm und an der Oberseite einen Abstand von ≥ 50 mm einzuhalten, um den Einfluss von Wärmeausdehnung und -kontraktion zu vermeiden.
Vermeiden Sie Störquellen: Die Installation ist in starken Magnetfeldern (innerhalb von 30 Metern von großen Motoren), in Bereichen mit starken Vibrationen (Vibrationsintensität > 5 mm/s) oder in Bereichen mit Hochtemperaturstrahlungsquellen (>60℃) verboten. Dies kann zum Ausfall der Magnetkupplung oder zu mechanischen Schäden führen.
Medienkompatibilität: Das Material des Gehäuses (z. B. 304SS/316L) muss gegen Medienkorrosion beständig sein und die Dichtfläche des Flansches sollte PTFE-Dichtungen verwenden. Für Medien mit zu hohem Chloridgehalt sollten zweiphasige Edelstahlmaterialien gewählt werden.
