Siehe Details Der gewählte Prozess sollte auf den Eigenschaften des Mediums, den Messbedingungen, den Installationsanforderungen und den Genauigkeitsanforderungen basieren. Es sollte umfassend Parameter wie dem Membranmaterial, der strukturellen Form und des Bereichs übereinstimmen, um sicherzustellen, dass das Instrument für den Standort geeignet ist und die Messgenauigkeit garantieren kann.
I. Definieren Sie die Eigenschaften des gemessenen Mediums
· Korrosionsbeständigkeit: Wählen Sie das Membranmaterial anhand der Säure und Alkalität sowie die oxidierenden und reduzierenden Eigenschaften des Mediums aus:
Gewöhnliche schwache Säure/Alkali: 304/316 Edelstahlmembran
Hoch korrosiv (wie konzentrierte Schwefelsäure, Aqua Regia): Hastelloy (C-276), Monel-Legierung oder Polytetrafluorethylen (PTFE) Membran
Lebensmittel-/Pharmaindustrie: Muss den FDA -Standards von 316L Edelstahl -Sanitärmembranen (wie Silikonkautschuk) entsprechen.
· Viskosität/Partikelgehalt: Wählen Sie für hohe Viskosität oder partikelhaltige Medien (z. B. Schlamm, Farbe) eine flache oder konvexe Membranstruktur, die gegen Verstopfung resistent ist, um die Membranverschleiß zu verhindern.
· Toxizität/Brandgefahr: Für giftige oder brennbare/explosive Medien ist ein Diaphragm der Versiegelungsflanschanschluss mit hervorragender Versiegelungsleistung erforderlich, um Leckagen zu vermeiden.
Ii. Bestimmen Sie die Messbedingungen und Parameter
· Druckbereich:
Der Standardmessbereich ist auf das 1,3- bis 1,5 -fache der Obergrenze eingestellt (beispielsweise, wenn der maximale Druck 1 MPa beträgt, wählen Sie einen Bereich von 1,6 MPa).
Für pulsierende Druckszenarien (z. B. am Pumpenauslass) sollte ein Bereich, der mindestens doppelt so hoch ist, dass der Spitzendruck ausgewählt wird, ausgewählt werden, um zu verhindern, dass das Zwerchfell aufgrund von Ermüdung beschädigt wird.
· Temperaturbereich
Wenn die mittlere Temperatur zu hoch ist (z. B.> 200 ℃), ist es erforderlich, ein hochtemperaturbeständiges Zwerchfellmaterial (wie Hastelloy-Legierung) auszuwählen oder ein Kondensatorröhrchen zu installieren.
In Umgebungen mit extrem niedrigen Temperaturen (z. B. unter -40 ℃) muss der Niedertemperaturwiderstand des Membranmaterials (wie Fluorkautschuk) bestätigt werden.
· Umgebungsbedingungen: Für Szenarien mit häufigen Schwingungen (wie Kompressoren) ist es erforderlich, ein Membranmesser mit einer Dämpfungsstruktur auszuwählen, um zu verhindern, dass der Zeiger das Lesen schüttelt und beeinflusst.

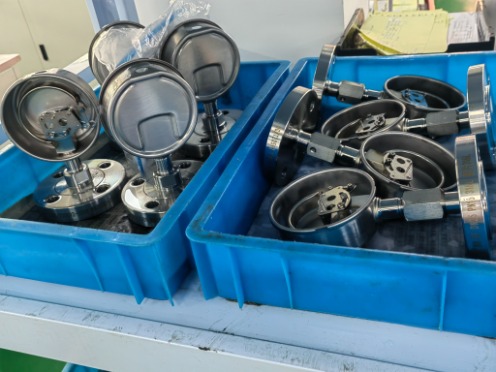

III. Strukturform und Installationskompatibilität
| Strukturart | Merkmal | ||||||
| Flachmembrantyp | Flates Zwerchfell, Einfacher Struktur | ||||||
| Konvexer Membrantyp (Wellenmembran) | Die Zwerchfellbumme verstärkt den Druckwiderstand | ||||||
| Gewindeart | Direkte Thread -Verbindung, einfache Installation | ||||||
| Flanschart | Gute Versiegelungsleistung, geeignet für Hochdruck-/saure Umgebungen | ||||||
| Hygienisch (Schnellinstallationstyp) | Anulierte Verbindung, leicht zu reinigen ohne tote Ecken | ||||||
Iv. Übereinstimmende Installations- und Schnittstellenanforderungen
· Schnittstellenspezifikationen: Gemeinsame Schnittstellen umfassen M20*1.5, G1/2, Npt1/4 usw. Sie müssen mit der Schnittstelle der Pipeline oder der Ausrüstung übereinstimmen.
· Installationsmethode: Vertikale Installation (mit dem Zifferblatt nach oben) oder horizontaler Installation. Für den Flanschyp ist es erforderlich, sicherzustellen, dass der Abstand der Gewindeschraubenlöcher den Pipeline -Standards (wie DN50, PN16) entspricht.
V. Genauigkeit und Schutzniveau
· Genauigkeitsstufe: Die häufig verwendeten Genauigkeitsniveaus beträgt 1,0 und 1,6 (Fehler ± 1% bis ± 1,6%). Bei präzisen Messungen (wie in Laboratorien) kann die Note von 0,5 ausgewählt werden.
· Schutzniveau: Wählen Sie für Außen- oder feuchte Umgebungen ein Niveau von IP65 oder höher, um zu verhindern, dass Wasser in interne Komponenten eintritt und beeinflusst.
Auswahlüberlegungen
Kompatibilität des Mediums mit dem Zwerchfellmaterial
· Zum Beispiel sind Polytetrafluorethylen (PTFE) -Membranen resistent gegen starke Säuren und starke Basen, aber sie sind nicht für hochtemperaturgeschmolzene Metalle geeignet; Hastelloy C-276 eignet sich für Medien, die Fluorionen enthalten, aber es ist relativ teuer.
Temperaturkompensationsbedarf
· Wenn sich die Temperatur des Mediums erheblich von der Umgebungstemperatur unterscheidet (z. B.> 50 ℃), muss der Einfluss der Temperatur auf die Elastizität des Zwerchfells berücksichtigt werden. In solchen Fällen kann eine Membranmesser mit Temperaturkompensation ausgewählt werden.
Kosten und Guthaben für Geldbilanz
· Spezielle Materialien (wie Titanlegierung) für Membransiegel haben hohe Kosten. Es ist notwendig, sie basierend auf den spezifischen Arbeitsbedingungen und Anforderungen auszuwählen, um eine übergroße Übergrößerung zu vermeiden, die zu Abfällen führen können.
Referenz für Auswahlfälle
Szene
· Ein chemisches Unternehmen muss den Druck einer Hydrochlor -Säure -Rohrleitung von 30% (mit einer Temperatur von 80 ° C und einem Druck von 0 bis 0,8 MPa) messen.
Auswahlvorschläge
Membranmaterial: Hastelloy C-276 (resistent gegen Salzsäurekorrosion).
Strukturform: Flanschart (DN25, PN10) - verhindert Leckage.
Bereich: 1,0 MPa (0,8 MPa * 1,25 -mal).
Genauigkeit: 1,6 Klasse, Schutzstufe: IP65.
Zusammenfassung:
Die Auswahl von Zwerchfell Druckmessgeräte sollte auf dem Prinzip "Medium - Betriebsbedingungen - Installation" basieren. Durch präzise Anpassung von Materialien, Strukturen und Messbereichen kann ein Gleichgewicht zwischen Messzuverlässigkeit und Wirtschaft erreicht werden. Insbesondere in Branchen wie Chemieingenieurwesen, Lebensmittelverarbeitung und Erdöl ist die korrekte Auswahl entscheidend für die Gewährleistung der Sicherheit und Datengenauigkeit.
